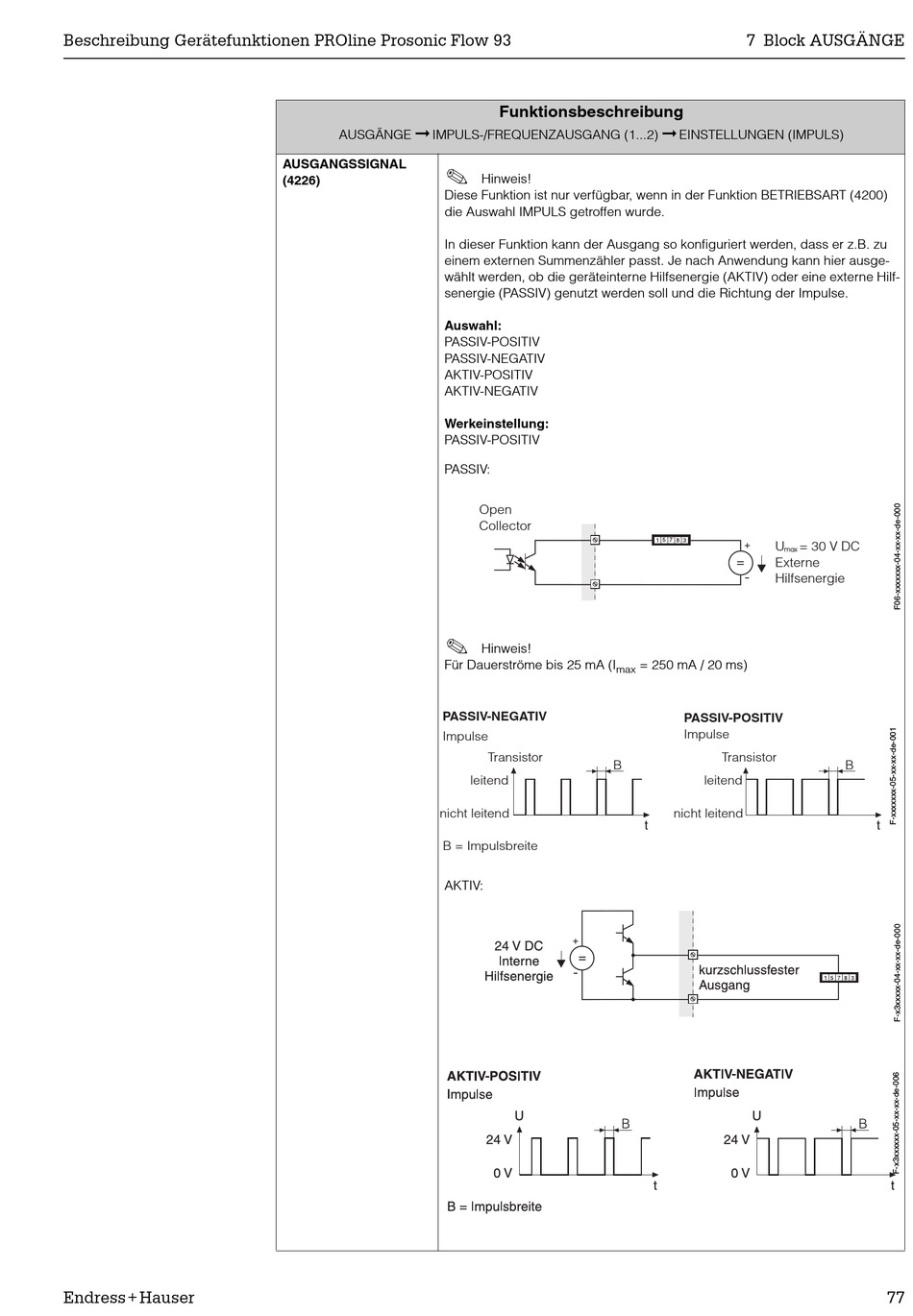

AUSGÄNGE IMPULS-/FREQUENZAUSGANG (1...2)
AUSGANGSSIGNAL
!
(4226)
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200)
die Auswahl IMPULS getroffen wurde.
In dieser Funktion kann der Ausgang so konfiguriert werden, dass er z.B. zu
einem externen Summenzähler passt. Je nach Anwendung kann hier ausge-
wählt werden, ob die geräteinterne Hilfsenergie (AKTIV) oder eine externe Hilf-
senergie (PASSIV) genutzt werden soll und die Richtung der Impulse.
Auswahl:
PASSIV-POSITIV
PASSIV-NEGATIV
AKTIV-POSITIV
AKTIV-NEGATIV
Werkeinstellung:
PASSIV-POSITIV
PASSIV:
!
Für Dauerströme bis 25 mA (I
PASSIV-NEGATIV
Impulse
nicht leitend
B = Impulsbreite
AKTIV:
Funktionsbeschreibung
Hinweis!
Open
Collector
Hinweis!
= 250 mA / 20 ms)
max
Transistor
B
leitend
7 Block AUSGÄNGE
➞
EINSTELLUNGEN (IMPULS)
1 5 7 8 3
+ U = 30 V DC
max
= Externe
- Hilfsenergie
PASSIV-POSITIV
Impulse
Transistor
leitend
nicht leitend
t
B
t
