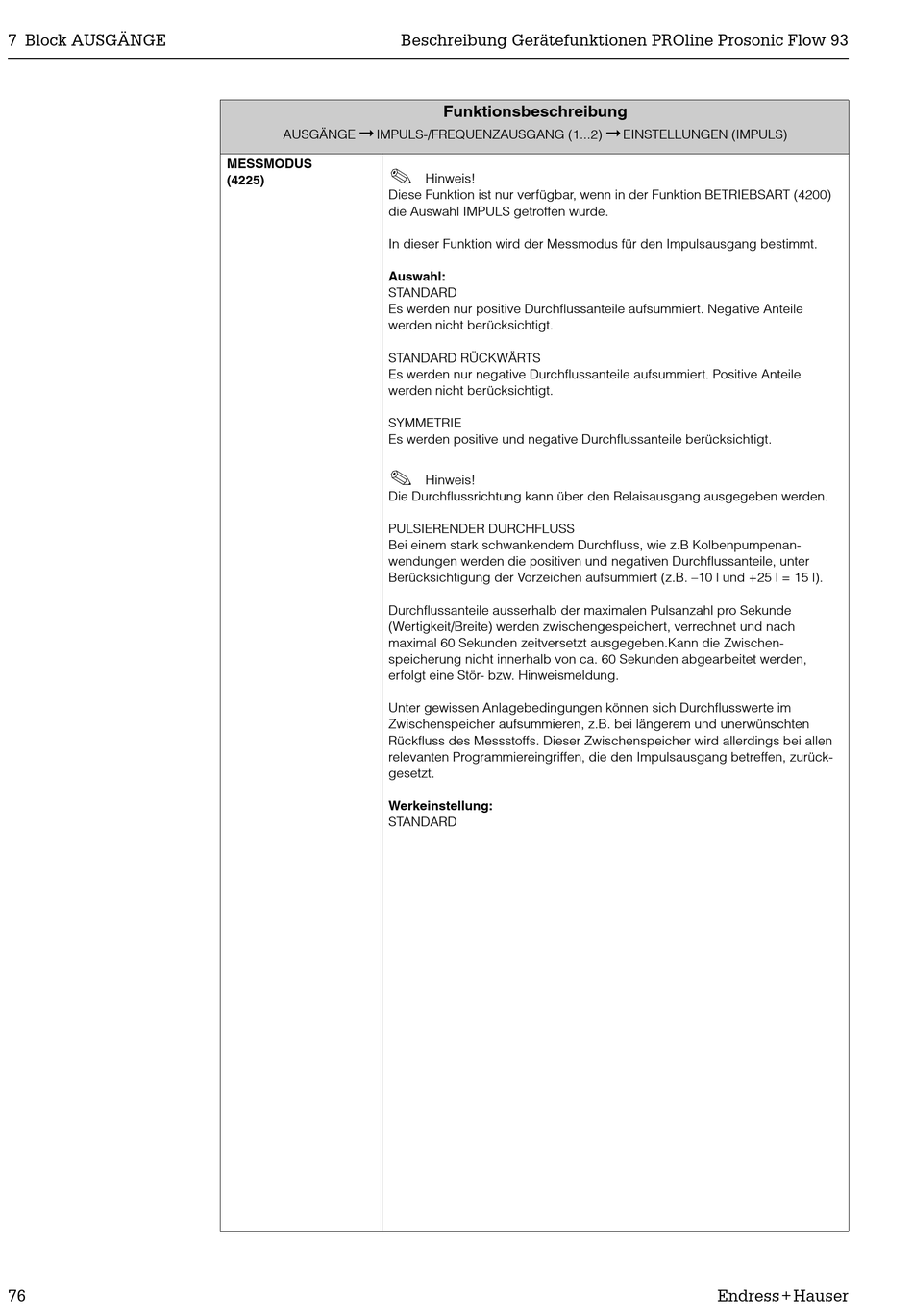

Endress+Hauser PROline prosonic flow 93 Beschreibung Gerätefunktionen Seite 76

7 Block AUSGÄNGE
76
➞
AUSGÄNGE IMPULS-/FREQUENZAUSGANG (1...2)
MESSMODUS
!
(4225)
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200)
die Auswahl IMPULS getroffen wurde.
In dieser Funktion wird der Messmodus für den Impulsausgang bestimmt.
Auswahl:
STANDARD
Es werden nur positive Durchflussanteile aufsummiert. Negative Anteile
werden nicht berücksichtigt.
STANDARD RÜCKWÄRTS
Es werden nur negative Durchflussanteile aufsummiert. Positive Anteile
werden nicht berücksichtigt.
SYMMETRIE
Es werden positive und negative Durchflussanteile berücksichtigt.
!
Die Durchflussrichtung kann über den Relaisausgang ausgegeben werden.
PULSIERENDER DURCHFLUSS
Bei einem stark schwankendem Durchfluss, wie z.B Kolbenpumpenan-
wendungen werden die positiven und negativen Durchflussanteile, unter
Berücksichtigung der Vorzeichen aufsummiert (z.B. –10 l und +25 l = 15 l).
Durchflussanteile ausserhalb der maximalen Pulsanzahl pro Sekunde
(Wertigkeit/Breite) werden zwischengespeichert, verrechnet und nach
maximal 60 Sekunden zeitversetzt ausgegeben.Kann die Zwischen-
speicherung nicht innerhalb von ca. 60 Sekunden abgearbeitet werden,
erfolgt eine Stör- bzw. Hinweismeldung.
Unter gewissen Anlagebedingungen können sich Durchflusswerte im
Zwischenspeicher aufsummieren, z.B. bei längerem und unerwünschten
Rückfluss des Messstoffs. Dieser Zwischenspeicher wird allerdings bei allen
relevanten Programmiereingriffen, die den Impulsausgang betreffen, zurück-
gesetzt.
Werkeinstellung:
STANDARD
Beschreibung Gerätefunktionen PROline Prosonic Flow 93
Funktionsbeschreibung
Hinweis!
Hinweis!
➞
EINSTELLUNGEN (IMPULS)
