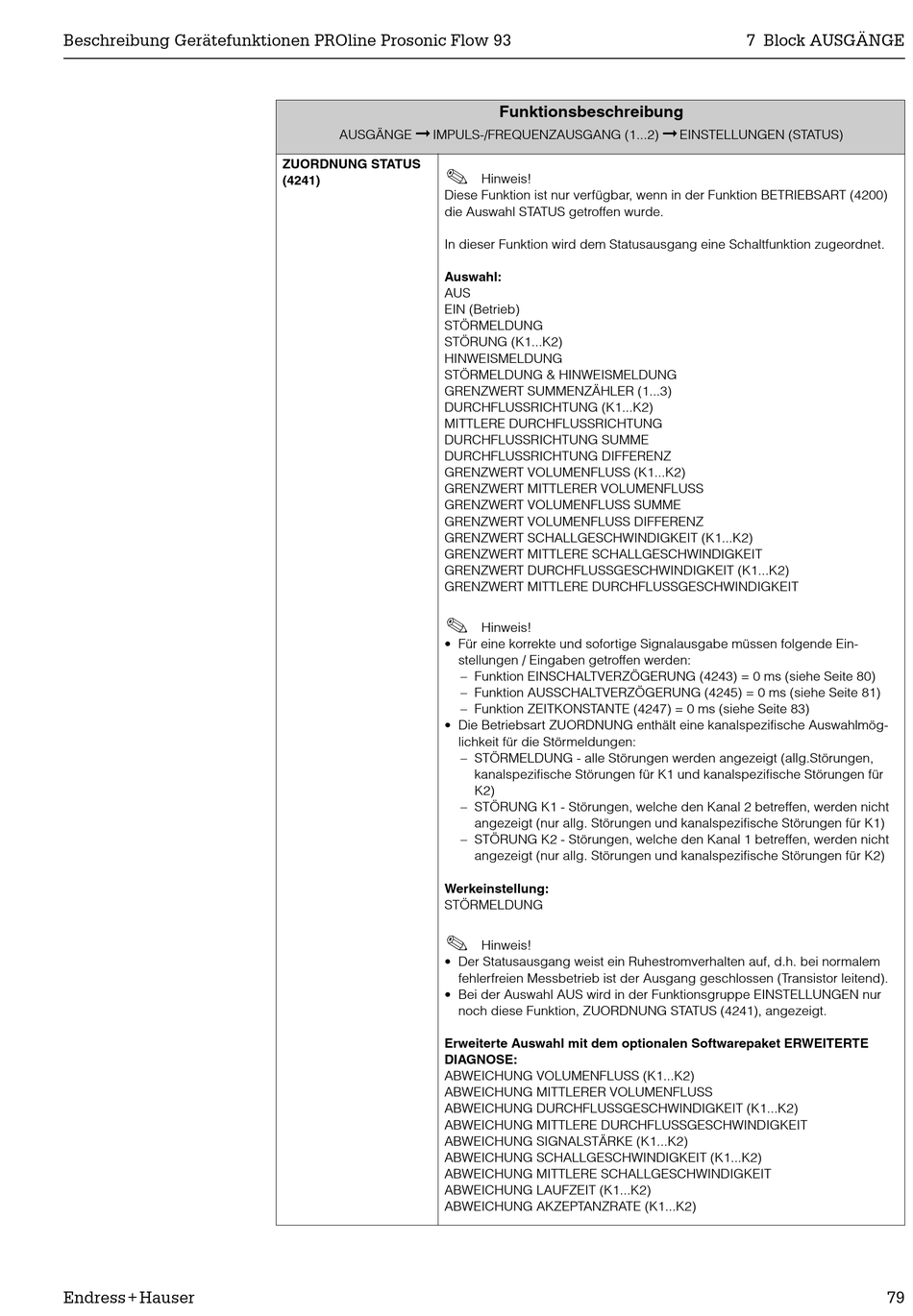

Beschreibung Gerätefunktionen PROline Prosonic Flow 93
Endress+Hauser
➞
AUSGÄNGE IMPULS-/FREQUENZAUSGANG (1...2)
ZUORDNUNG STATUS
!
(4241)
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200)
die Auswahl STATUS getroffen wurde.
In dieser Funktion wird dem Statusausgang eine Schaltfunktion zugeordnet.
Auswahl:
AUS
EIN (Betrieb)
STÖRMELDUNG
STÖRUNG (K1...K2)
HINWEISMELDUNG
STÖRMELDUNG & HINWEISMELDUNG
GRENZWERT SUMMENZÄHLER (1...3)
DURCHFLUSSRICHTUNG (K1...K2)
MITTLERE DURCHFLUSSRICHTUNG
DURCHFLUSSRICHTUNG SUMME
DURCHFLUSSRICHTUNG DIFFERENZ
GRENZWERT VOLUMENFLUSS (K1...K2)
GRENZWERT MITTLERER VOLUMENFLUSS
GRENZWERT VOLUMENFLUSS SUMME
GRENZWERT VOLUMENFLUSS DIFFERENZ
GRENZWERT SCHALLGESCHWINDIGKEIT (K1...K2)
GRENZWERT MITTLERE SCHALLGESCHWINDIGKEIT
GRENZWERT DURCHFLUSSGESCHWINDIGKEIT (K1...K2)
GRENZWERT MITTLERE DURCHFLUSSGESCHWINDIGKEIT
!
• Für eine korrekte und sofortige Signalausgabe müssen folgende Ein-
• Die Betriebsart ZUORDNUNG enthält eine kanalspezifische Auswahlmög-
Werkeinstellung:
STÖRMELDUNG
!
• Der Statusausgang weist ein Ruhestromverhalten auf, d.h. bei normalem
• Bei der Auswahl AUS wird in der Funktionsgruppe EINSTELLUNGEN nur
Erweiterte Auswahl mit dem optionalen Softwarepaket ERWEITERTE
DIAGNOSE:
ABWEICHUNG VOLUMENFLUSS (K1...K2)
ABWEICHUNG MITTLERER VOLUMENFLUSS
ABWEICHUNG DURCHFLUSSGESCHWINDIGKEIT (K1...K2)
ABWEICHUNG MITTLERE DURCHFLUSSGESCHWINDIGKEIT
ABWEICHUNG SIGNALSTÄRKE (K1...K2)
ABWEICHUNG SCHALLGESCHWINDIGKEIT (K1...K2)
ABWEICHUNG MITTLERE SCHALLGESCHWINDIGKEIT
ABWEICHUNG LAUFZEIT (K1...K2)
ABWEICHUNG AKZEPTANZRATE (K1...K2)
Funktionsbeschreibung
Hinweis!
Hinweis!
stellungen / Eingaben getroffen werden:
– Funktion EINSCHALTVERZÖGERUNG (4243) = 0 ms (siehe Seite 80)
– Funktion AUSSCHALTVERZÖGERUNG (4245) = 0 ms (siehe Seite 81)
– Funktion ZEITKONSTANTE (4247) = 0 ms (siehe Seite 83)
lichkeit für die Störmeldungen:
– STÖRMELDUNG - alle Störungen werden angezeigt (allg.Störungen,
kanalspezifische Störungen für K1 und kanalspezifische Störungen für
K2)
– STÖRUNG K1 - Störungen, welche den Kanal 2 betreffen, werden nicht
angezeigt (nur allg. Störungen und kanalspezifische Störungen für K1)
– STÖRUNG K2 - Störungen, welche den Kanal 1 betreffen, werden nicht
angezeigt (nur allg. Störungen und kanalspezifische Störungen für K2)
Hinweis!
fehlerfreien Messbetrieb ist der Ausgang geschlossen (Transistor leitend).
noch diese Funktion, ZUORDNUNG STATUS (4241), angezeigt.
7 Block AUSGÄNGE
➞
EINSTELLUNGEN (STATUS)
