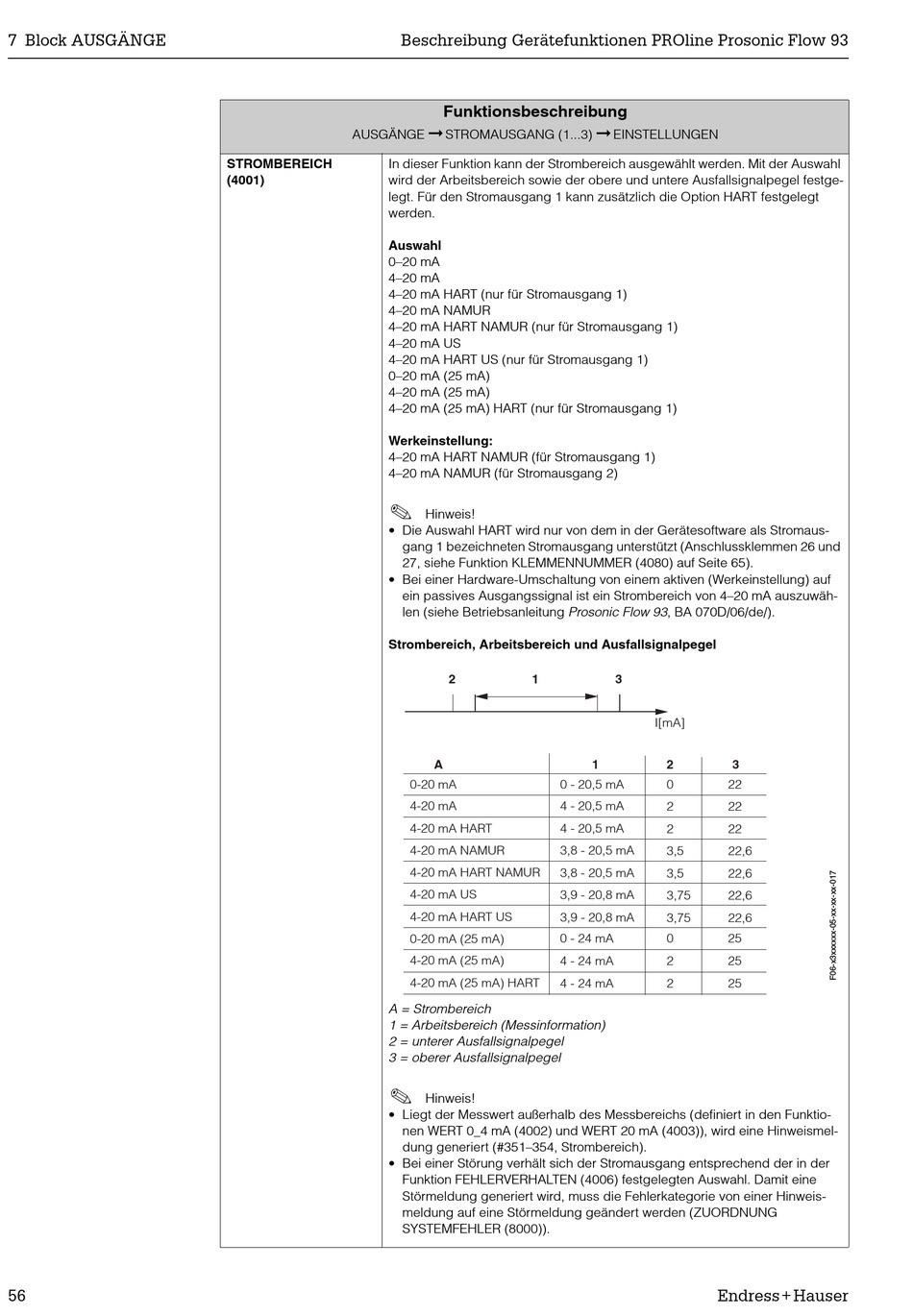

7 Block AUSGÄNGE
56
AUSGÄNGE

STROMBEREICH

In dieser Funktion kann der Strombereich ausgewählt werden. Mit der Auswahl
(4001)
wird der Arbeitsbereich sowie der obere und untere Ausfallsignalpegel festge-
legt. Für den Stromausgang 1 kann zusätzlich die Option HART festgelegt
werden.
Auswahl
0–20 mA
4–20 mA
4–20 mA HART (nur für Stromausgang 1)
4–20 mA NAMUR
4–20 mA HART NAMUR (nur für Stromausgang 1)
4–20 mA US
4–20 mA HART US (nur für Stromausgang 1)
0–20 mA (25 mA)
4–20 mA (25 mA)
4–20 mA (25 mA) HART (nur für Stromausgang 1)
Werkeinstellung:
4–20 mA HART NAMUR (für Stromausgang 1)
4–20 mA NAMUR (für Stromausgang 2)
!
• Die Auswahl HART wird nur von dem in der Gerätesoftware als Stromaus-
• Bei einer Hardware-Umschaltung von einem aktiven (Werkeinstellung) auf
Strombereich, Arbeitsbereich und Ausfallsignalpegel
A = Strombereich
1 = Arbeitsbereich (Messinformation)
2 = unterer Ausfallsignalpegel
3 = oberer Ausfallsignalpegel
!
• Liegt der Messwert außerhalb des Messbereichs (definiert in den Funktio-
• Bei einer Störung verhält sich der Stromausgang entsprechend der in der
Beschreibung Gerätefunktionen PROline Prosonic Flow 93
Funktionsbeschreibung
STROMAUSGANG (1...3)
Hinweis!
gang 1 bezeichneten Stromausgang unterstützt (Anschlussklemmen 26 und
27, siehe Funktion KLEMMENNUMMER (4080) auf Seite 65).
ein passives Ausgangssignal ist ein Strombereich von 4–20 mA auszuwäh-
len (siehe Betriebsanleitung Prosonic Flow 93, BA 070D/06/de/).
2
1
A
0-20 mA
0 - 20,5 mA
4-20 mA
4 - 20,5 mA
4-20 mA HART
4 - 20,5 mA
4-20 mA NAMUR
3,8 - 20,5 mA
4-20 mA HART NAMUR
3,8 - 20,5 mA
4-20 mA US
3,9 - 20,8 mA
4-20 mA HART US
3,9 - 20,8 mA
0-20 mA (25 mA)
0 - 24 mA
4-20 mA (25 mA)
4 - 24 mA
4-20 mA (25 mA) HART
4 - 24 mA
Hinweis!
nen WERT 0_4 mA (4002) und WERT 20 mA (4003)), wird eine Hinweismel-
dung generiert (#351–354, Strombereich).
Funktion FEHLERVERHALTEN (4006) festgelegten Auswahl. Damit eine
Störmeldung generiert wird, muss die Fehlerkategorie von einer Hinweis-
meldung auf eine Störmeldung geändert werden (ZUORDNUNG
SYSTEMFEHLER (8000)).
EINSTELLUNGEN
3
I[mA]
1
2
3
0
22
2
22
2
22
3,5
22,6
3,5
22,6
3,75
22,6
3,75
22,6
0
25
2
25
2
25
Endress+Hauser
