7 Block AUSGÄNGE
70
➞

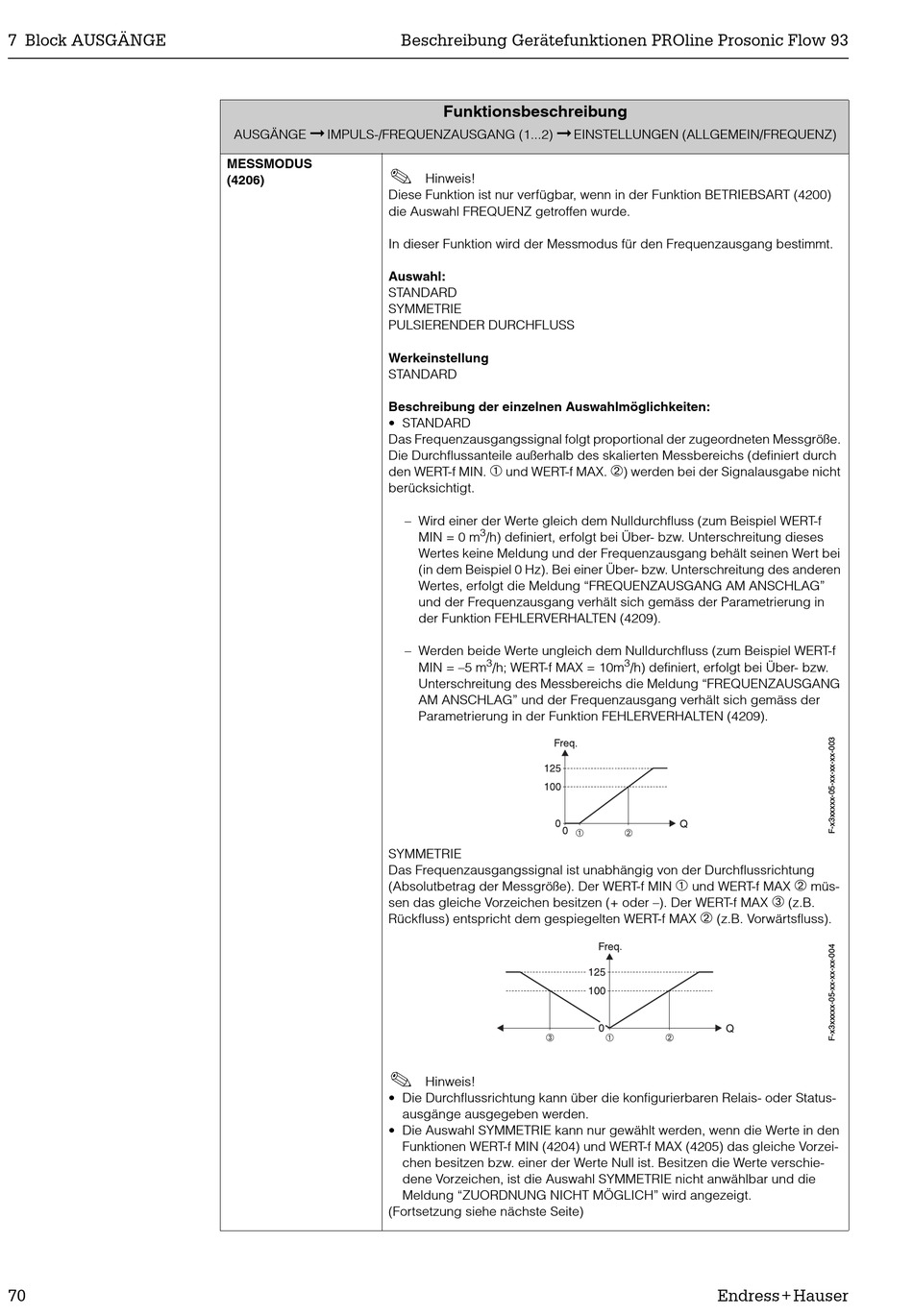

AUSGÄNGE IMPULS-/FREQUENZAUSGANG (1...2)
MESSMODUS
!
(4206)
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200)
die Auswahl FREQUENZ getroffen wurde.
In dieser Funktion wird der Messmodus für den Frequenzausgang bestimmt.
Auswahl:
STANDARD
SYMMETRIE
PULSIERENDER DURCHFLUSS
Werkeinstellung
STANDARD
Beschreibung der einzelnen Auswahlmöglichkeiten:
• STANDARD
Das Frequenzausgangssignal folgt proportional der zugeordneten Messgröße.
Die Durchflussanteile außerhalb des skalierten Messbereichs (definiert durch
den WERT-f MIN.
berücksichtigt.
SYMMETRIE
Das Frequenzausgangssignal ist unabhängig von der Durchflussrichtung
(Absolutbetrag der Messgröße). Der WERT-f MIN
sen das gleiche Vorzeichen besitzen (+ oder –). Der WERT-f MAX
Rückfluss) entspricht dem gespiegelten WERT-f MAX
!
• Die Durchflussrichtung kann über die konfigurierbaren Relais- oder Status-
• Die Auswahl SYMMETRIE kann nur gewählt werden, wenn die Werte in den
(Fortsetzung siehe nächste Seite)
Beschreibung Gerätefunktionen PROline Prosonic Flow 93
Funktionsbeschreibung
➞
Hinweis!
➀
und WERT-f MAX.
– Wird einer der Werte gleich dem Nulldurchfluss (zum Beispiel WERT-f
3
MIN = 0 m /h) definiert, erfolgt bei Über- bzw. Unterschreitung dieses
Wertes keine Meldung und der Frequenzausgang behält seinen Wert bei
(in dem Beispiel 0 Hz). Bei einer Über- bzw. Unterschreitung des anderen
Wertes, erfolgt die Meldung "FREQUENZAUSGANG AM ANSCHLAG"
und der Frequenzausgang verhält sich gemäss der Parametrierung in
der Funktion FEHLERVERHALTEN (4209).
– Werden beide Werte ungleich dem Nulldurchfluss (zum Beispiel WERT-f
3
MIN = –5 m /h; WERT-f MAX = 10m
Unterschreitung des Messbereichs die Meldung "FREQUENZAUSGANG
AM ANSCHLAG" und der Frequenzausgang verhält sich gemäss der
Parametrierung in der Funktion FEHLERVERHALTEN (4209).
Hinweis!
ausgänge ausgegeben werden.
Funktionen WERT-f MIN (4204) und WERT-f MAX (4205) das gleiche Vorzei-
chen besitzen bzw. einer der Werte Null ist. Besitzen die Werte verschie-
dene Vorzeichen, ist die Auswahl SYMMETRIE nicht anwählbar und die
Meldung "ZUORDNUNG NICHT MÖGLICH" wird angezeigt.
EINSTELLUNGEN (ALLGEMEIN/FREQUENZ)
➁
) werden bei der Signalausgabe nicht
3
/h) definiert, erfolgt bei Über- bzw.
➀
und WERT-f MAX
➁
(z.B. Vorwärtsfluss).
Endress+Hauser
➁
müs-
➂
(z.B.
