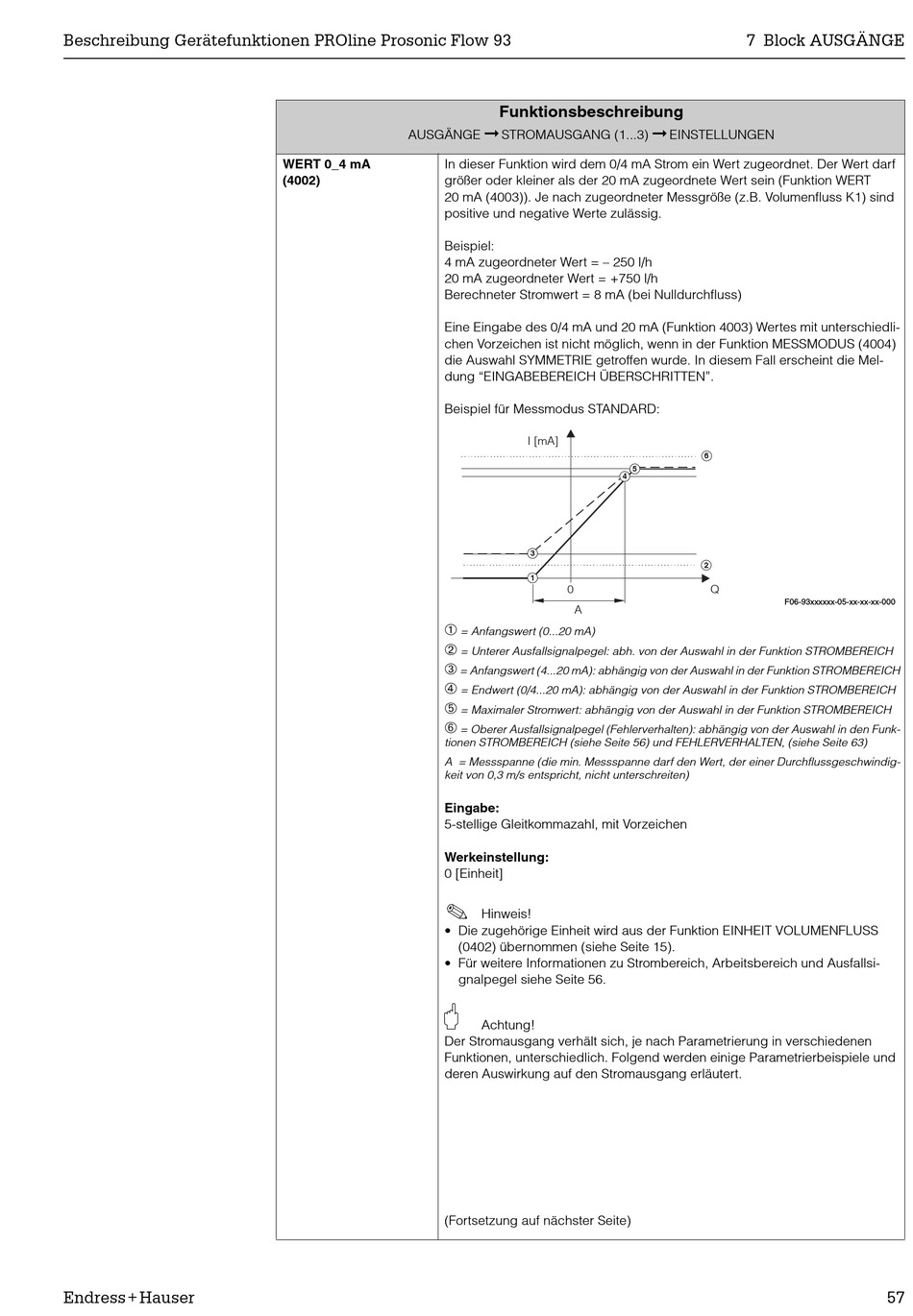

Funktionsbeschreibung - Endress+Hauser PROline prosonic flow 93 Beschreibung Gerätefunktionen

Beschreibung Gerätefunktionen PROline Prosonic Flow 93
Endress+Hauser
AUSGÄNGE
WERT 0_4 mA In dieser Funktion wird dem 0/4 mA Strom ein Wert zugeordnet. Der Wert darf
(4002) größer oder kleiner als der 20 mA zugeordnete Wert sein (Funktion WERT
20 mA (4003)). Je nach zugeordneter Messgröße (z.B. Volumenfluss K1) sind
positive und negative Werte zulässig.
Beispiel:
4 mA zugeordneter Wert = – 250 l/h
20 mA zugeordneter Wert = +750 l/h
Berechneter Stromwert = 8 mA (bei Nulldurchfluss)
Eine Eingabe des 0/4 mA und 20 mA (Funktion 4003) Wertes mit unterschiedli-
chen Vorzeichen ist nicht möglich, wenn in der Funktion MESSMODUS (4004)
die Auswahl SYMMETRIE getroffen wurde. In diesem Fall erscheint die Mel-
dung "EINGABEBEREICH ÜBERSCHRITTEN".
Beispiel für Messmodus STANDARD:
➀
➁
➂
➃
➄
➅
tionen STROMBEREICH (siehe Seite 56) und FEHLERVERHALTEN, (siehe Seite 63)
A = Messspanne (die min. Messspanne darf den Wert, der einer Durchflussgeschwindig-
keit von 0,3 m/s entspricht, nicht unterschreiten)
Eingabe:
5-stellige Gleitkommazahl, mit Vorzeichen
Werkeinstellung:
0 [Einheit]
!
• Die zugehörige Einheit wird aus der Funktion EINHEIT VOLUMENFLUSS
• Für weitere Informationen zu Strombereich, Arbeitsbereich und Ausfallsi-
"
Der Stromausgang verhält sich, je nach Parametrierung in verschiedenen
Funktionen, unterschiedlich. Folgend werden einige Parametrierbeispiele und
deren Auswirkung auf den Stromausgang erläutert.
(Fortsetzung auf nächster Seite)

Funktionsbeschreibung

➞
STROMAUSGANG (1...3)
I [mA]
4
3
1
0
A
= Anfangswert (0...20 mA)
= Unterer Ausfallsignalpegel: abh. von der Auswahl in der Funktion STROMBEREICH
= Anfangswert (4...20 mA): abhängig von der Auswahl in der Funktion STROMBEREICH
= Endwert (0/4...20 mA): abhängig von der Auswahl in der Funktion STROMBEREICH
= Maximaler Stromwert: abhängig von der Auswahl in der Funktion STROMBEREICH
= Oberer Ausfallsignalpegel (Fehlerverhalten): abhängig von der Auswahl in den Funk-
Hinweis!
(0402) übernommen (siehe Seite 15).
gnalpegel siehe Seite 56.
Achtung!
7 Block AUSGÄNGE
➞
EINSTELLUNGEN
6
5
2
Q
