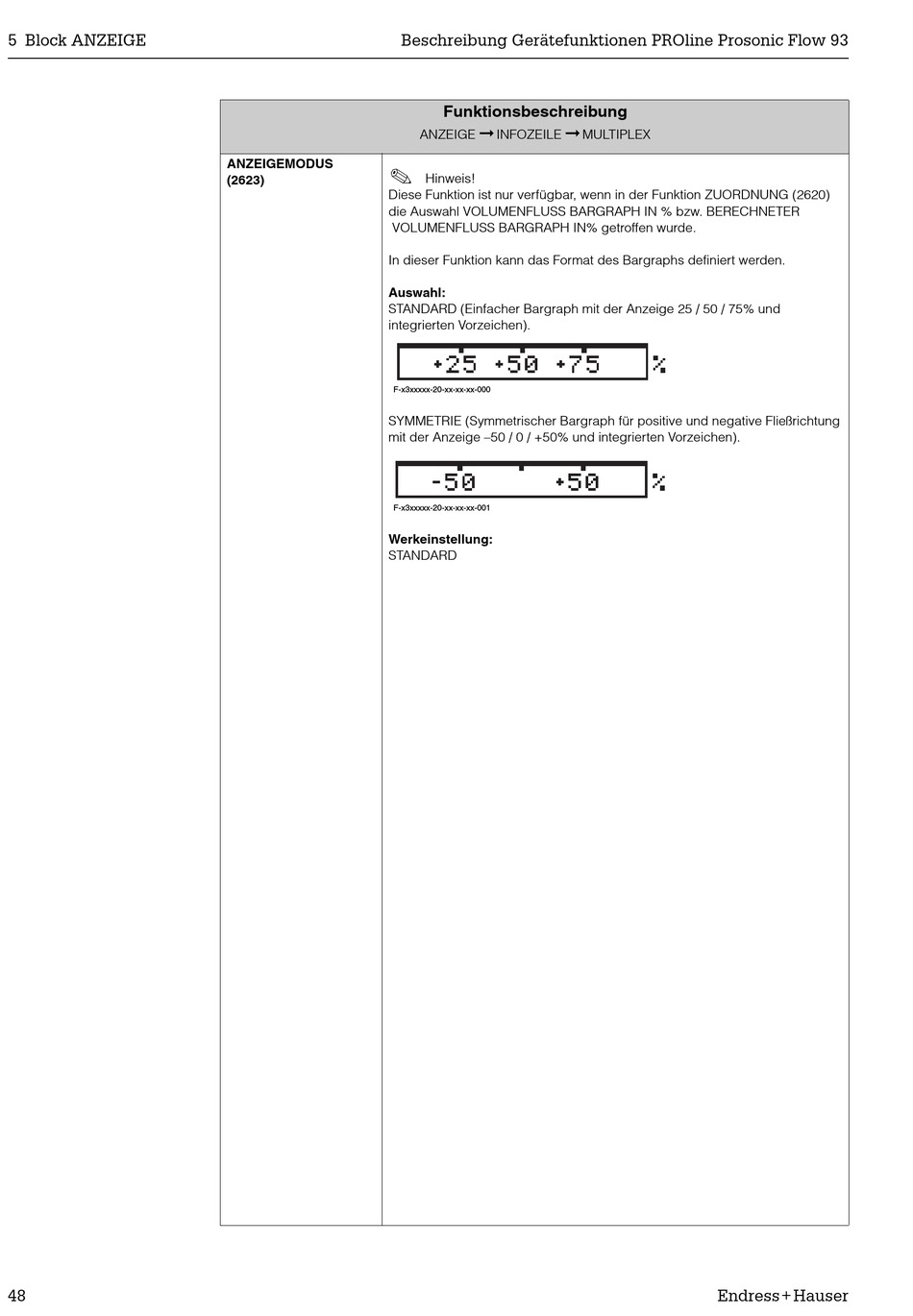

Endress+Hauser PROline prosonic flow 93 Beschreibung Gerätefunktionen Seite 48

5 Block ANZEIGE
48
ANZEIGEMODUS
!
(2623)
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG (2620)
die Auswahl VOLUMENFLUSS BARGRAPH IN % bzw. BERECHNETER
VOLUMENFLUSS BARGRAPH IN% getroffen wurde.
In dieser Funktion kann das Format des Bargraphs definiert werden.
Auswahl:
STANDARD (Einfacher Bargraph mit der Anzeige 25 / 50 / 75% und
integrierten Vorzeichen).
F-x3xxxxx-20-xx-xx-xx-000
SYMMETRIE (Symmetrischer Bargraph für positive und negative Fließrichtung
mit der Anzeige –50 / 0 / +50% und integrierten Vorzeichen).
F-x3xxxxx-20-xx-xx-xx-001
Werkeinstellung:
STANDARD
Beschreibung Gerätefunktionen PROline Prosonic Flow 93
Funktionsbeschreibung
➞ ➞
ANZEIGE INFOZEILE
Hinweis!
MULTIPLEX
