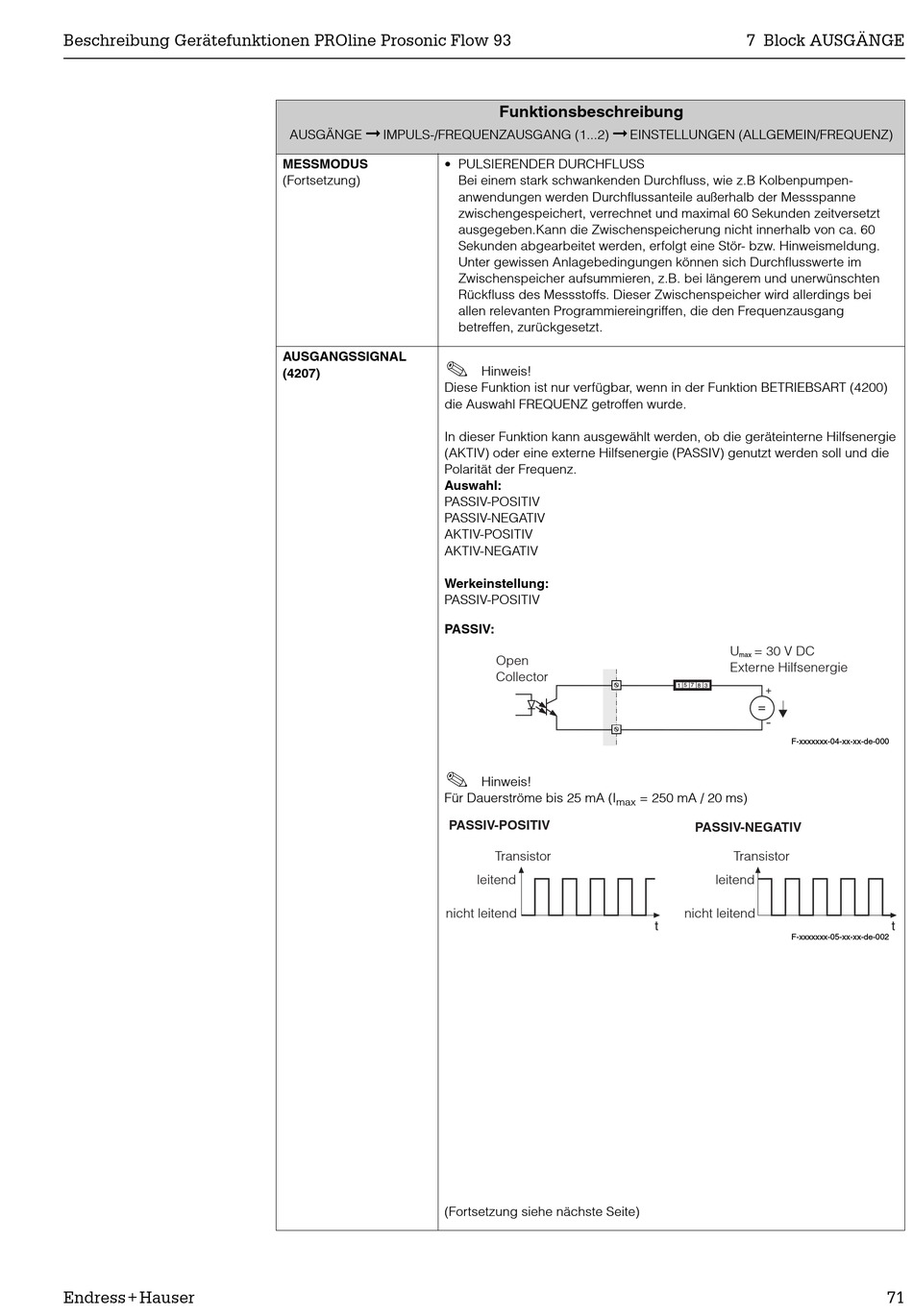

Endress+Hauser PROline prosonic flow 93 Beschreibung Gerätefunktionen Seite 71

Beschreibung Gerätefunktionen PROline Prosonic Flow 93
Endress+Hauser
➞
AUSGÄNGE IMPULS-/FREQUENZAUSGANG (1...2)
MESSMODUS • PULSIERENDER DURCHFLUSS
(Fortsetzung)
AUSGANGSSIGNAL
!
(4207)
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200)
die Auswahl FREQUENZ getroffen wurde.
In dieser Funktion kann ausgewählt werden, ob die geräteinterne Hilfsenergie
(AKTIV) oder eine externe Hilfsenergie (PASSIV) genutzt werden soll und die
Polarität der Frequenz.
Auswahl:
PASSIV-POSITIV
PASSIV-NEGATIV
AKTIV-POSITIV
AKTIV-NEGATIV
Werkeinstellung:
PASSIV-POSITIV
PASSIV:
!
Für Dauerströme bis 25 mA (I
PASSIV-POSITIV
nicht leitend
(Fortsetzung siehe nächste Seite)
Funktionsbeschreibung
➞
EINSTELLUNGEN (ALLGEMEIN/FREQUENZ)
Bei einem stark schwankenden Durchfluss, wie z.B Kolbenpumpen-
anwendungen werden Durchflussanteile außerhalb der Messspanne
zwischengespeichert, verrechnet und maximal 60 Sekunden zeitversetzt
ausgegeben.Kann die Zwischenspeicherung nicht innerhalb von ca. 60
Sekunden abgearbeitet werden, erfolgt eine Stör- bzw. Hinweismeldung.
Unter gewissen Anlagebedingungen können sich Durchflusswerte im
Zwischenspeicher aufsummieren, z.B. bei längerem und unerwünschten
Rückfluss des Messstoffs. Dieser Zwischenspeicher wird allerdings bei
allen relevanten Programmiereingriffen, die den Frequenzausgang
betreffen, zurückgesetzt.
Hinweis!
Open
Collector
Hinweis!
max
Transistor
leitend
7 Block AUSGÄNGE
U = 30 V DC
max
Externe Hilfsenergie
1 5 7 8 3
+
=
-
F-xxxxxxx-04-xx-xx-de-000
= 250 mA / 20 ms)
PASSIV-NEGATIV
Transistor
leitend
nicht leitend
t
F-xxxxxxx-05-xx-xx-de-002
t
