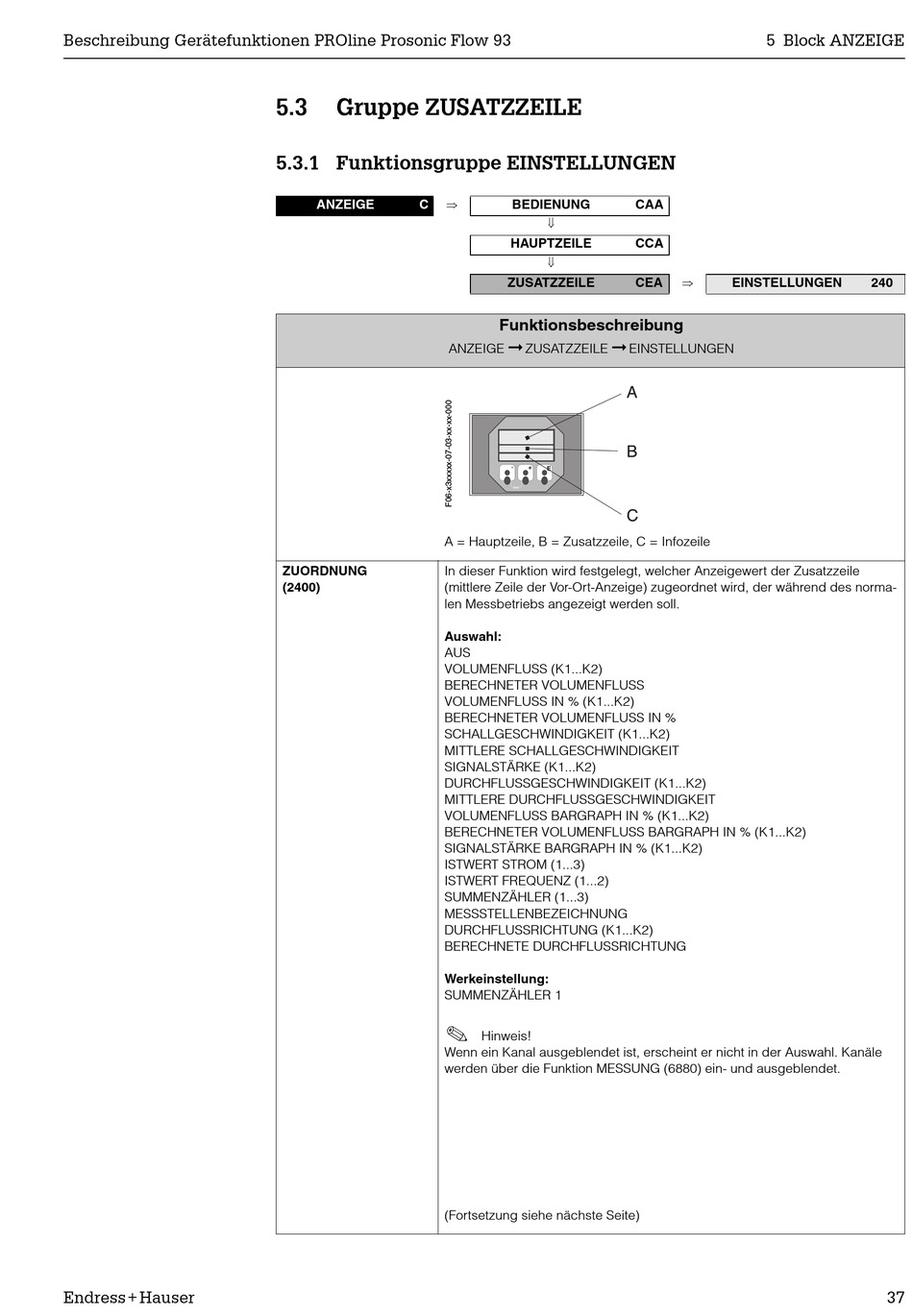

Beschreibung Gerätefunktionen PROline Prosonic Flow 93
Endress+Hauser
5.3

Gruppe ZUSATZZEILE

5.3.1 Funktionsgruppe EINSTELLUNGEN

⇒
ANZEIGE C
A = Hauptzeile, B = Zusatzzeile, C = Infozeile
ZUORDNUNG In dieser Funktion wird festgelegt, welcher Anzeigewert der Zusatzzeile
(2400) (mittlere Zeile der Vor-Ort-Anzeige) zugeordnet wird, der während des norma-
len Messbetriebs angezeigt werden soll.
Auswahl:
AUS
VOLUMENFLUSS (K1...K2)
BERECHNETER VOLUMENFLUSS
VOLUMENFLUSS IN % (K1...K2)
BERECHNETER VOLUMENFLUSS IN %
SCHALLGESCHWINDIGKEIT (K1...K2)
MITTLERE SCHALLGESCHWINDIGKEIT
SIGNALSTÄRKE (K1...K2)
DURCHFLUSSGESCHWINDIGKEIT (K1...K2)
MITTLERE DURCHFLUSSGESCHWINDIGKEIT
VOLUMENFLUSS BARGRAPH IN % (K1...K2)
BERECHNETER VOLUMENFLUSS BARGRAPH IN % (K1...K2)
SIGNALSTÄRKE BARGRAPH IN % (K1...K2)
ISTWERT STROM (1...3)
ISTWERT FREQUENZ (1...2)
SUMMENZÄHLER (1...3)
MESSSTELLENBEZEICHNUNG
DURCHFLUSSRICHTUNG (K1...K2)
BERECHNETE DURCHFLUSSRICHTUNG
Werkeinstellung:
SUMMENZÄHLER 1
!
Wenn ein Kanal ausgeblendet ist, erscheint er nicht in der Auswahl. Kanäle
werden über die Funktion MESSUNG (6880) ein- und ausgeblendet.
(Fortsetzung siehe nächste Seite)
BEDIENUNG
⇓
HAUPTZEILE
⇓
ZUSATZZEILE
Funktionsbeschreibung
➞ ➞
ANZEIGE ZUSATZZEILE
Hinweis!
5 Block ANZEIGE
CAA
CCA
⇒
CEA EINSTELLUNGEN
EINSTELLUNGEN
240
37
