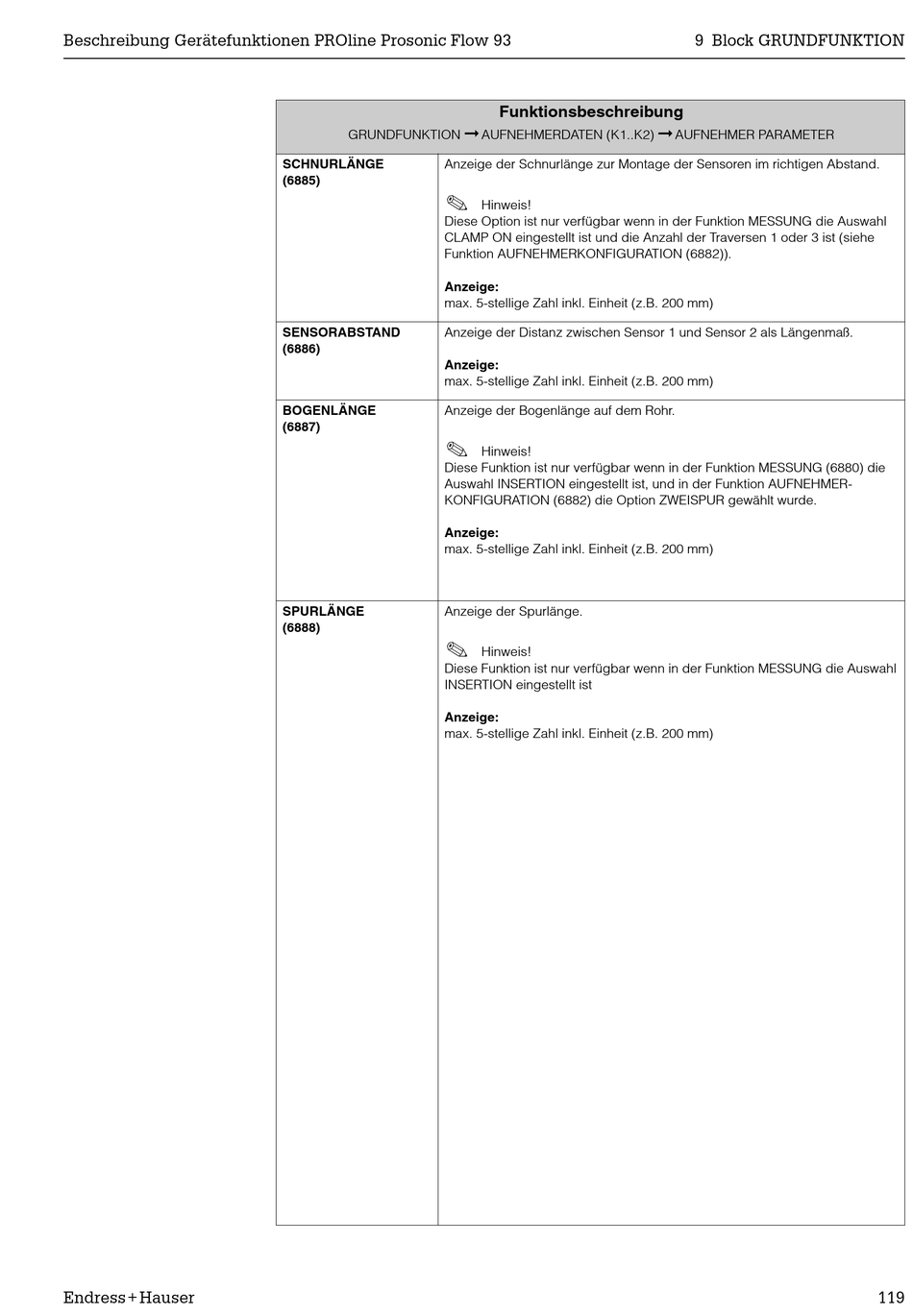

Beschreibung Gerätefunktionen PROline Prosonic Flow 93
Endress+Hauser
GRUNDFUNKTION
SCHNURLÄNGE
Anzeige der Schnurlänge zur Montage der Sensoren im richtigen Abstand.
(6885)
!
Diese Option ist nur verfügbar wenn in der Funktion MESSUNG die Auswahl
CLAMP ON eingestellt ist und die Anzahl der Traversen 1 oder 3 ist (siehe
Funktion AUFNEHMERKONFIGURATION (6882)).
Anzeige:
max. 5-stellige Zahl inkl. Einheit (z.B. 200 mm)
SENSORABSTAND
Anzeige der Distanz zwischen Sensor 1 und Sensor 2 als Längenmaß.
(6886)
Anzeige:
max. 5-stellige Zahl inkl. Einheit (z.B. 200 mm)
BOGENLÄNGE
Anzeige der Bogenlänge auf dem Rohr.
(6887)
!
Diese Funktion ist nur verfügbar wenn in der Funktion MESSUNG (6880) die
Auswahl INSERTION eingestellt ist, und in der Funktion AUFNEHMER-
KONFIGURATION (6882) die Option ZWEISPUR gewählt wurde.
Anzeige:
max. 5-stellige Zahl inkl. Einheit (z.B. 200 mm)
SPURLÄNGE
Anzeige der Spurlänge.
(6888)
!
Diese Funktion ist nur verfügbar wenn in der Funktion MESSUNG die Auswahl
INSERTION eingestellt ist
Anzeige:
max. 5-stellige Zahl inkl. Einheit (z.B. 200 mm)
Funktionsbeschreibung
AUFNEHMERDATEN (K1..K2)
Hinweis!
Hinweis!
Hinweis!
9 Block GRUNDFUNKTION
AUFNEHMER PARAMETER
119
