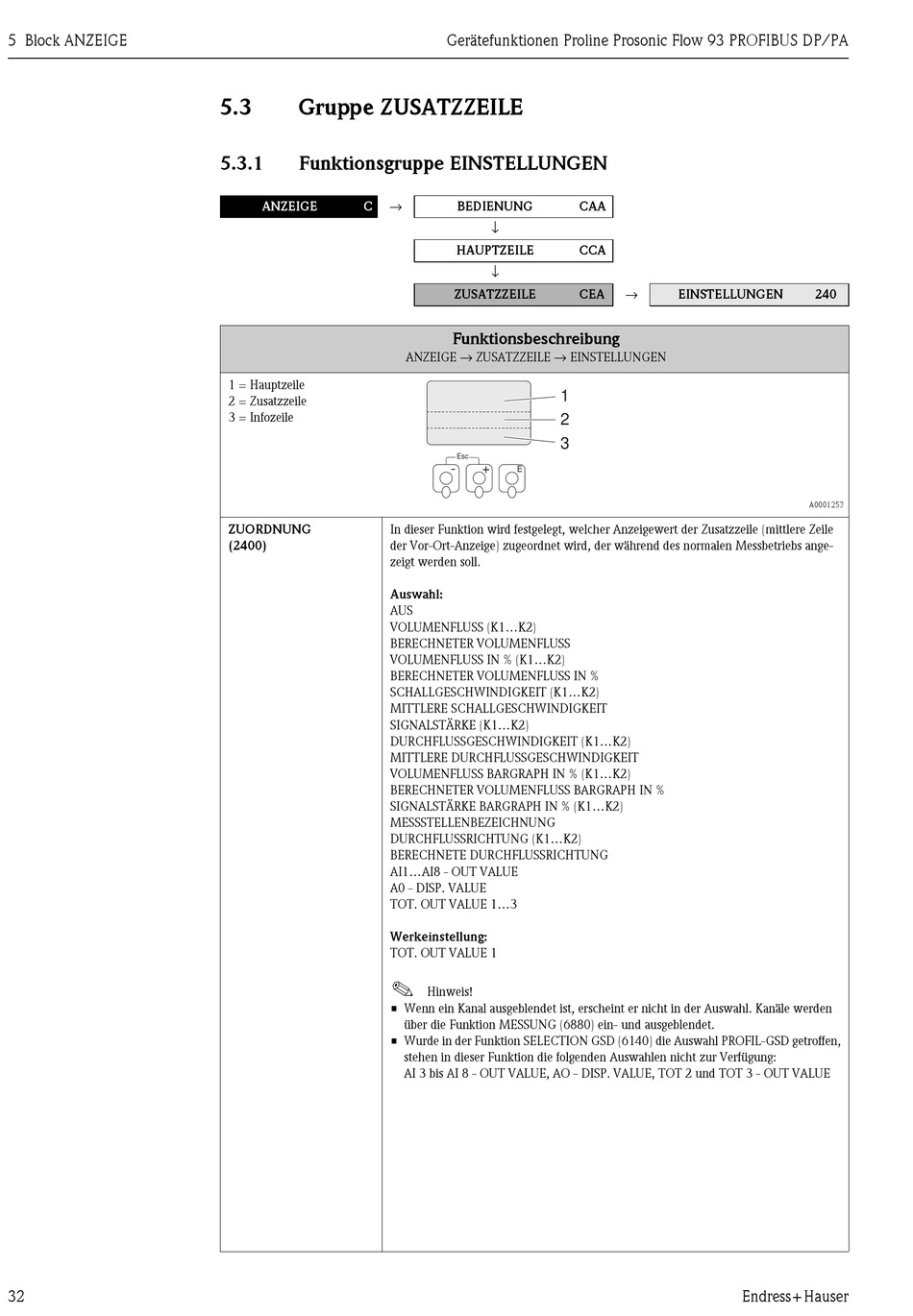

5 Block ANZEIGE
32
5.3

Gruppe ZUSATZZEILE

5.3.1

Funktionsgruppe EINSTELLUNGEN

→
ANZEIGE C
1 = Hauptzeile
2 = Zusatzzeile
3 = Infozeile
ZUORDNUNG In dieser Funktion wird festgelegt, welcher Anzeigewert der Zusatzzeile (mittlere Zeile
(2400) der Vor-Ort-Anzeige) zugeordnet wird, der während des normalen Messbetriebs ange-
zeigt werden soll.
Auswahl:
AUS
VOLUMENFLUSS (K1...K2)
BERECHNETER VOLUMENFLUSS
VOLUMENFLUSS IN % (K1...K2)
BERECHNETER VOLUMENFLUSS IN %
SCHALLGESCHWINDIGKEIT (K1...K2)
MITTLERE SCHALLGESCHWINDIGKEIT
SIGNALSTÄRKE (K1...K2)
DURCHFLUSSGESCHWINDIGKEIT (K1...K2)
MITTLERE DURCHFLUSSGESCHWINDIGKEIT
VOLUMENFLUSS BARGRAPH IN % (K1...K2)
BERECHNETER VOLUMENFLUSS BARGRAPH IN %
SIGNALSTÄRKE BARGRAPH IN % (K1...K2)
MESSSTELLENBEZEICHNUNG
DURCHFLUSSRICHTUNG (K1...K2)
BERECHNETE DURCHFLUSSRICHTUNG
AI1...AI8 - OUT VALUE
A0 - DISP. VALUE
TOT. OUT VALUE 1...3
Werkeinstellung:
TOT. OUT VALUE 1
!
• Wenn ein Kanal ausgeblendet ist, erscheint er nicht in der Auswahl. Kanäle werden
• Wurde in der Funktion SELECTION GSD (6140) die Auswahl PROFIL-GSD getroffen,
