7.3.5

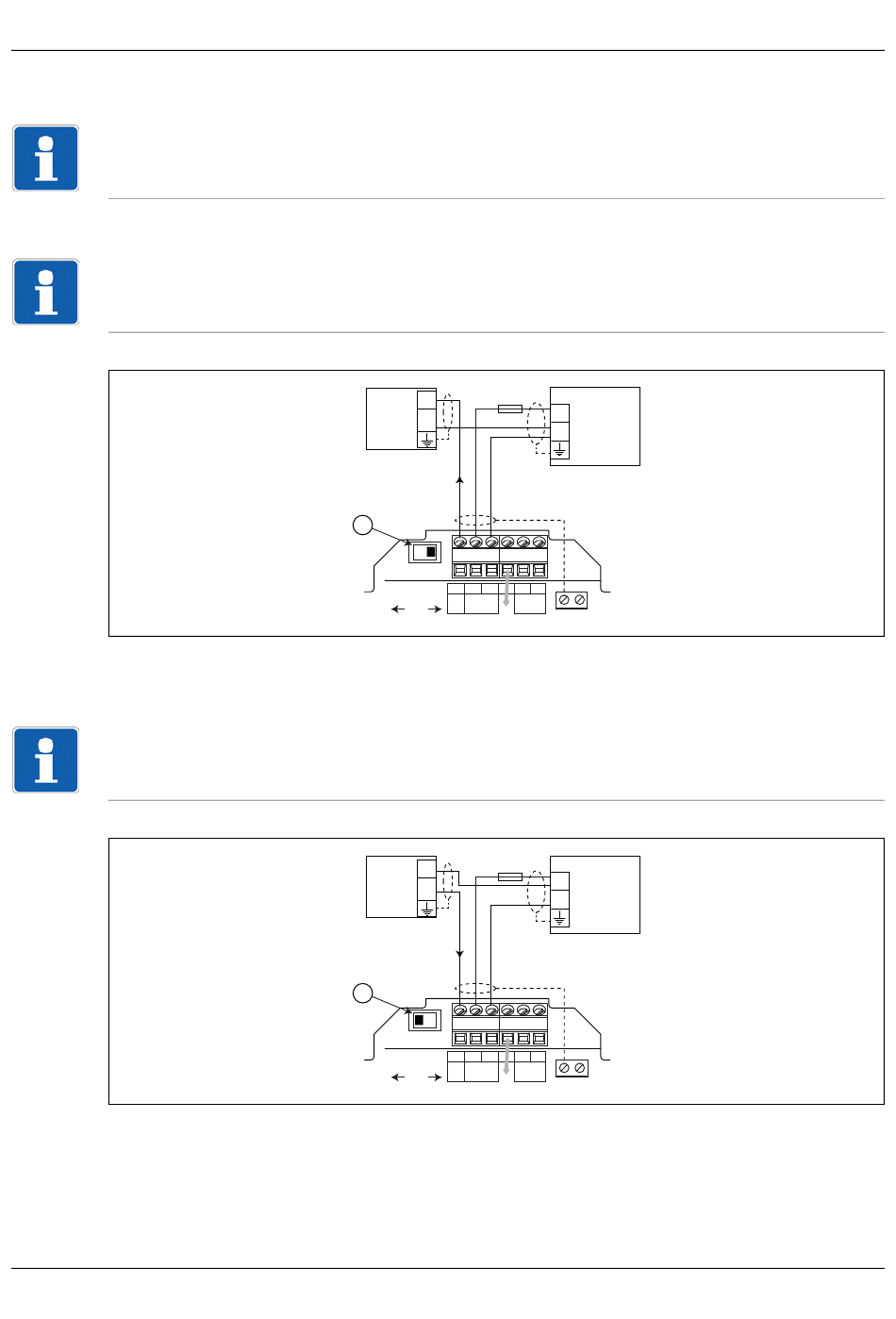

Anschluss des Stromausgangs AO1
HINWEIS!
Aus Sicherheitsgründen die Kabel mit einem leitenden Kabelhalter fixieren.
Der Stromausgang AO1 (4 bis 20 mA) kann entweder als Quelle oder als Senke angeschlossen werden.
HINWEIS!
Den Schalter A auf „SOURCE" stellen.
Anschluss des Stromausgangs AO1 (4 bis 20 mA) als Quelle
a
Wenn eine direkte Erdung nicht möglich ist, einen Kondensator mit 100 nF/50 V zwischen Minus-
pol, der Spannungsversorgung und Erde anschließen.
HINWEIS!
Den Schalter A auf „SINK" stellen.
Anschluss des Stromausgangs AO1 (4 bis 20 mA) als Senke
a
Wenn eine direkte Erdung nicht möglich ist, einen Kondensator mit 100 nF/50 V zwischen Minus-
pol, der Spannungsversorgung und Erde anschließen.
300 mA
+
-
I
A
CURRENT
Iout
L+ L - PE P+ P-
SINK
SOURCE
Supply
PULSE
AO1
18...36 Vdc
DO1
300 mA
+
-
I
A
CURRENT
Iout
L+ L - PE P+ P-
SINK
SOURCE
Supply
PULSE
AO1
18...36 Vdc
DO1
+
-
a
PE
+
-
a
PE
