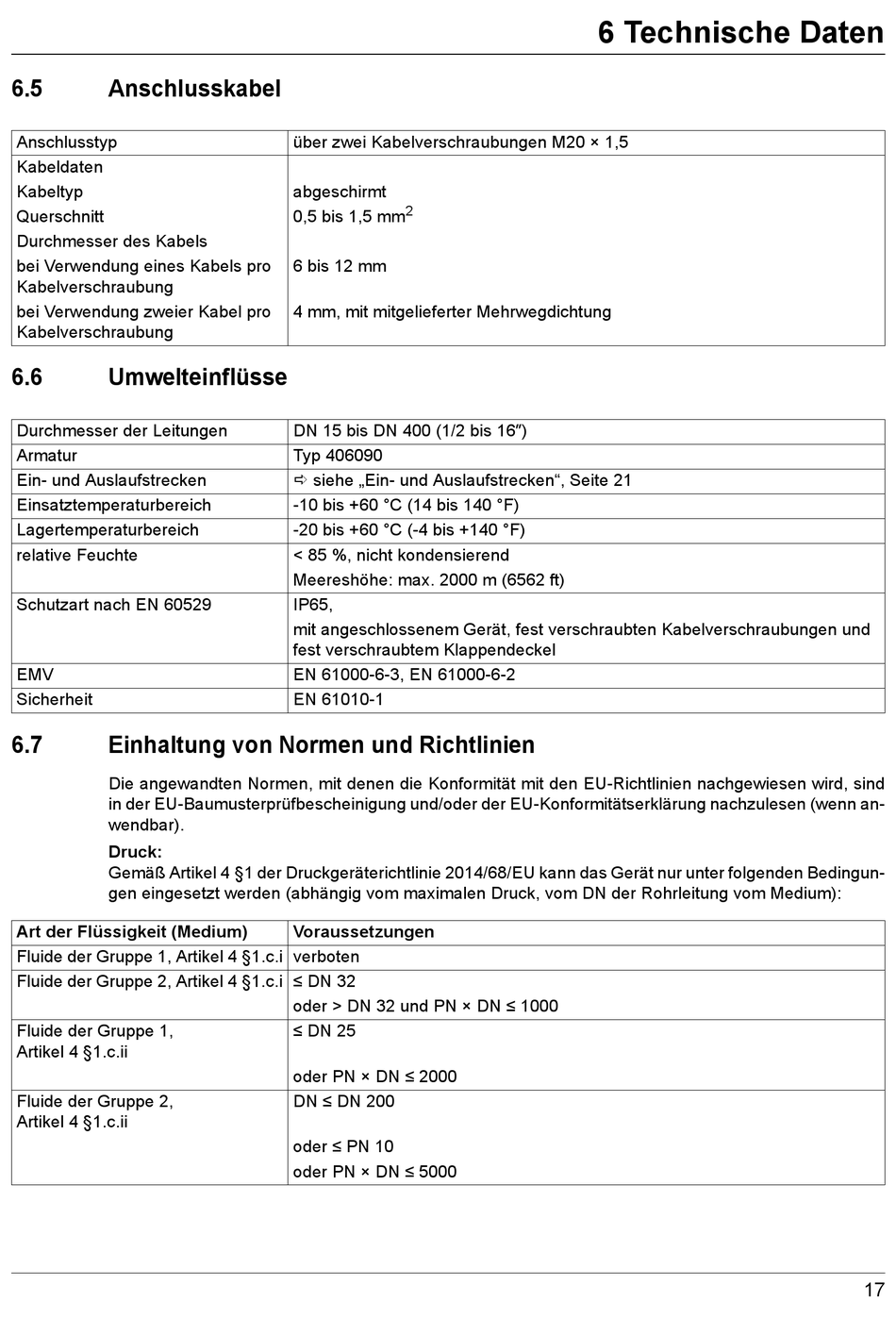

6.5
Anschlusskabel
Anschlusstyp
Kabeldaten
Kabeltyp
Querschnitt
Durchmesser des Kabels
bei Verwendung eines Kabels pro
Kabelverschraubung
bei Verwendung zweier Kabel pro
Kabelverschraubung
6.6
Umwelteinflüsse
Durchmesser der Leitungen
Armatur
Ein- und Auslaufstrecken
Einsatztemperaturbereich
Lagertemperaturbereich
relative Feuchte
Schutzart nach EN 60529
EMV
Sicherheit
6.7
Einhaltung von Normen und Richtlinien
Die angewandten Normen, mit denen die Konformität mit den EU-Richtlinien nachgewiesen wird, sind
in der EU-Baumusterprüfbescheinigung und/oder der EU-Konformitätserklärung nachzulesen (wenn an-
wendbar).
Druck:
Gemäß Artikel 4 §1 der Druckgeräterichtlinie 2014/68/EU kann das Gerät nur unter folgenden Bedingun-
gen eingesetzt werden (abhängig vom maximalen Druck, vom DN der Rohrleitung vom Medium):
Art der Flüssigkeit (Medium)
Fluide der Gruppe 1, Artikel 4 §1.c.i verboten
Fluide der Gruppe 2, Artikel 4 §1.c.i ≤ DN 32
Fluide der Gruppe 1,
Artikel 4 §1.c.ii
Fluide der Gruppe 2,
Artikel 4 §1.c.ii
über zwei Kabelverschraubungen M20 × 1,5
abgeschirmt
2
0,5 bis 1,5 mm
6 bis 12 mm
4 mm, mit mitgelieferter Mehrwegdichtung
DN 15 bis DN 400 (1/2 bis 16")
Typ 406090
siehe „Ein- und Auslaufstrecken", Seite 21
-10 bis +60 °C (14 bis 140 °F)
-20 bis +60 °C (-4 bis +140 °F)
< 85 %, nicht kondensierend
Meereshöhe: max. 2000 m (6562 ft)
IP65,
mit angeschlossenem Gerät, fest verschraubten Kabelverschraubungen und
fest verschraubtem Klappendeckel
EN 61000-6-3, EN 61000-6-2
EN 61010-1
Voraussetzungen
oder > DN 32 und PN × DN ≤ 1000
≤ DN 25
oder PN × DN ≤ 2000
DN ≤ DN 200
oder ≤ PN 10
oder PN × DN ≤ 5000
6 Technische Daten
17
