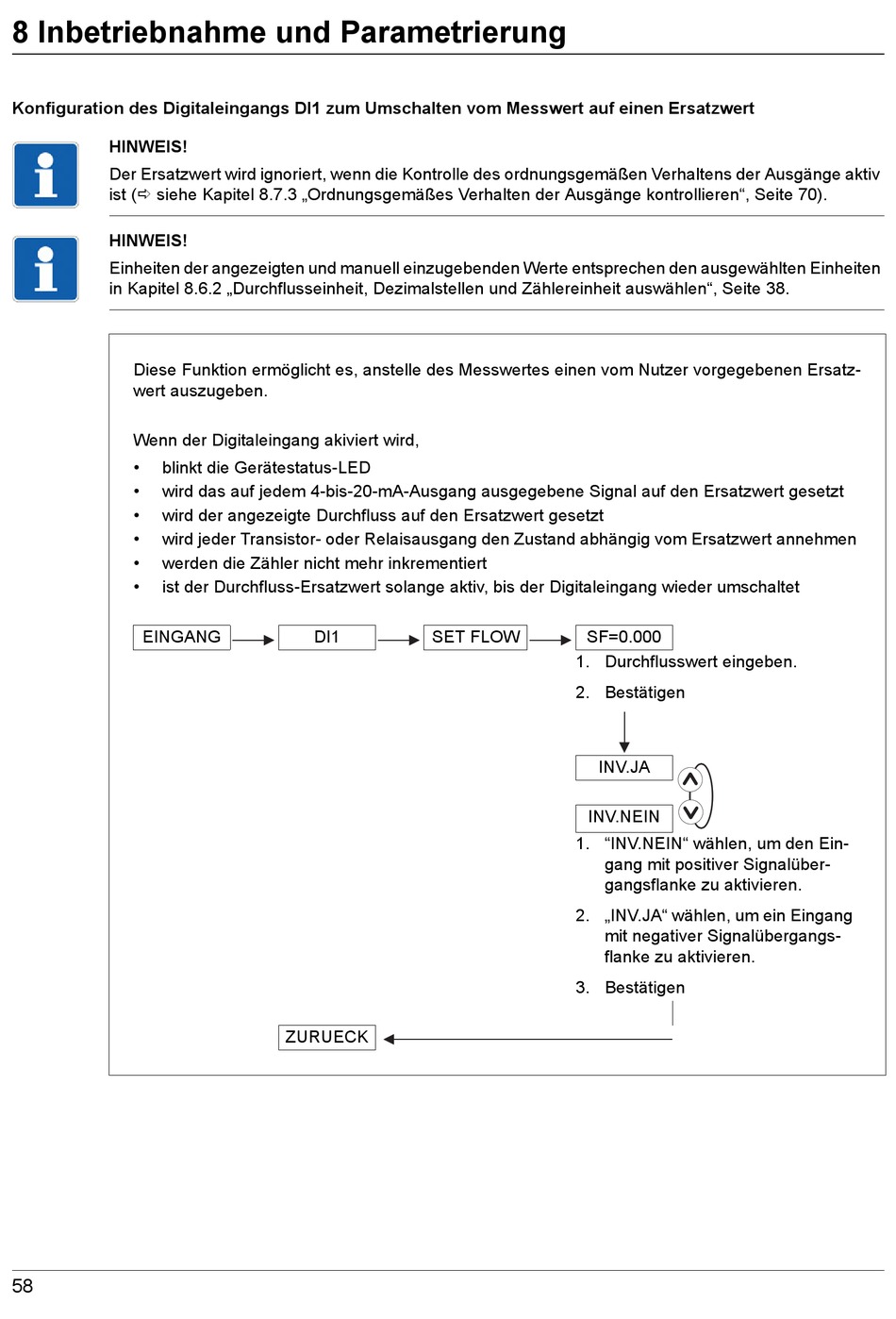

8 Inbetriebnahme und Parametrierung
Konfiguration des Digitaleingangs DI1 zum Umschalten vom Messwert auf einen Ersatzwert
HINWEIS!
Der Ersatzwert wird ignoriert, wenn die Kontrolle des ordnungsgemäßen Verhaltens der Ausgänge aktiv
ist ( siehe Kapitel 8.7.3 „Ordnungsgemäßes Verhalten der Ausgänge kontrollieren", Seite 70).
HINWEIS!
Einheiten der angezeigten und manuell einzugebenden Werte entsprechen den ausgewählten Einheiten
in Kapitel 8.6.2 „Durchflusseinheit, Dezimalstellen und Zählereinheit auswählen", Seite 38.
Diese Funktion ermöglicht es, anstelle des Messwertes einen vom Nutzer vorgegebenen Ersatz-
wert auszugeben.
Wenn der Digitaleingang akiviert wird,
•
blinkt die Gerätestatus-LED
•
wird das auf jedem 4-bis-20-mA-Ausgang ausgegebene Signal auf den Ersatzwert gesetzt
•
wird der angezeigte Durchfluss auf den Ersatzwert gesetzt
•
wird jeder Transistor- oder Relaisausgang den Zustand abhängig vom Ersatzwert annehmen
•
werden die Zähler nicht mehr inkrementiert
•
ist der Durchfluss-Ersatzwert solange aktiv, bis der Digitaleingang wieder umschaltet
EINGANG
58
DI1
SET FLOW
ZURUECK
SF=0.000
1. Durchflusswert eingeben.
2. Bestätigen
INV.JA
INV.NEIN
1. "INV.NEIN" wählen, um den Ein-
gang mit positiver Signalüber-
gangsflanke zu aktivieren.
2. „INV.JA" wählen, um ein Eingang
mit negativer Signalübergangs-
flanke zu aktivieren.
3. Bestätigen
