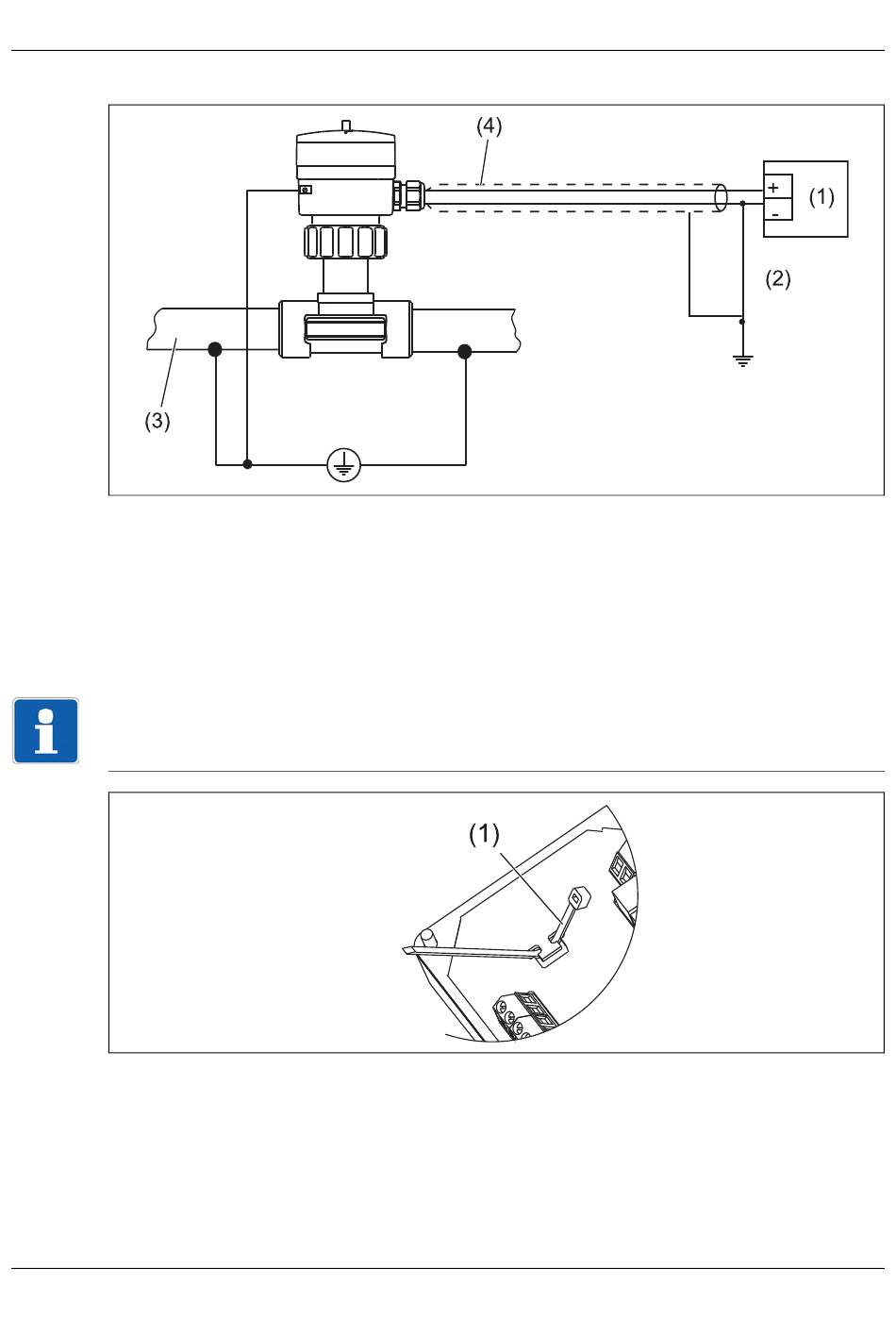

Prinzipschaltbilder eines Potenzialausgleichs bei Rohrleitungen aus Metall
(1)
Spannungsversorgung
(2)
Wenn eine direkte Erdung nicht möglich ist, einen Kondensator mit 100 nF/50 V zwischen Minus-
pol der Spannungsversorgung und Erde anschließen.
(3)
Rohrleitung aus Metall
(4)
Abschirmung des Versorgungskabels
7.3.2
Einsatz des Kabelhalters
HINWEIS!
Bevor das Gerät angeschlossen wird, den mitgelieferten Kabelhalter auf der Elektronikplatine einsetzen
(1)
Kabelhalter (im Lieferumfang enthalten)
7 Montage
25
