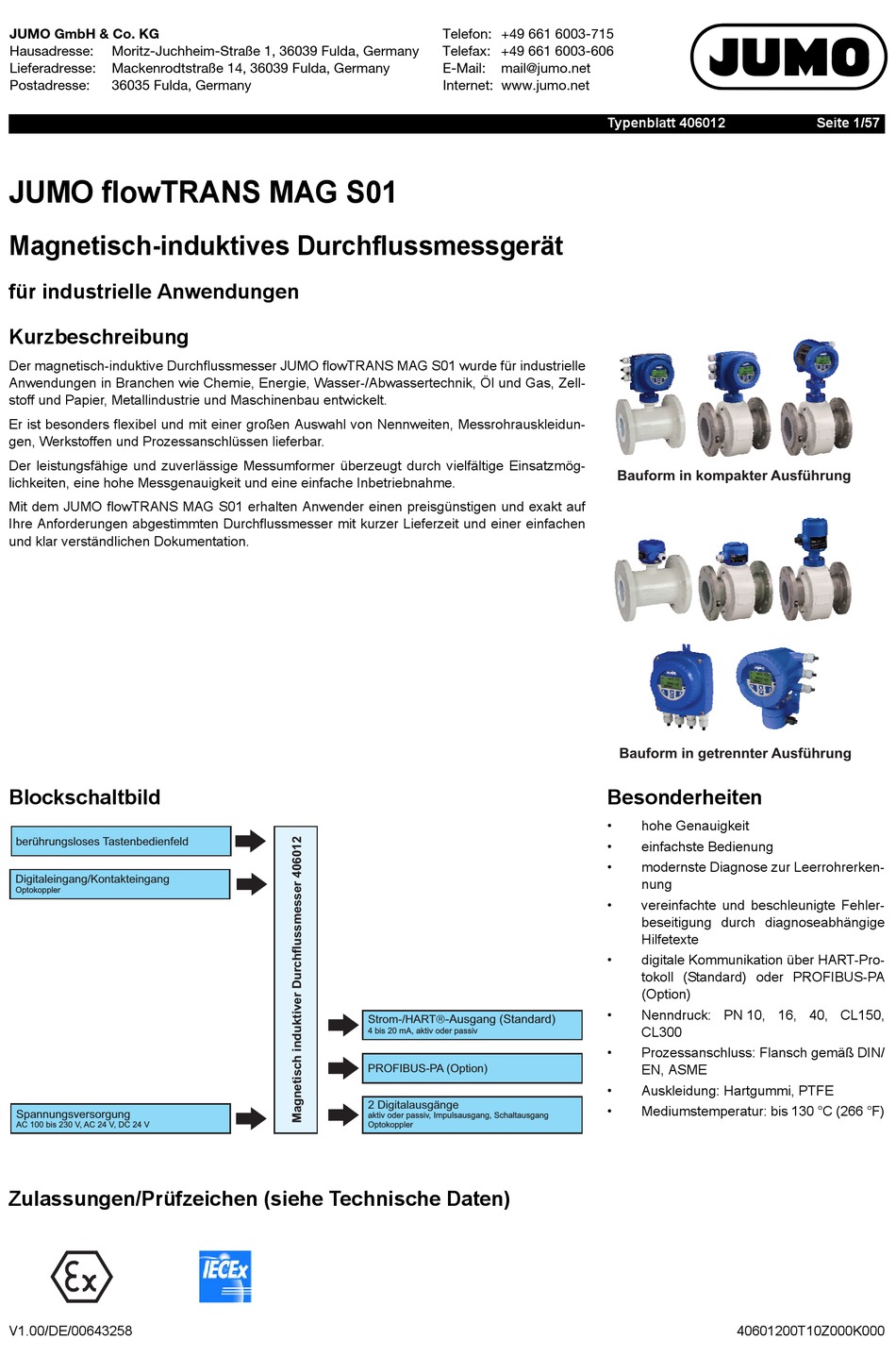

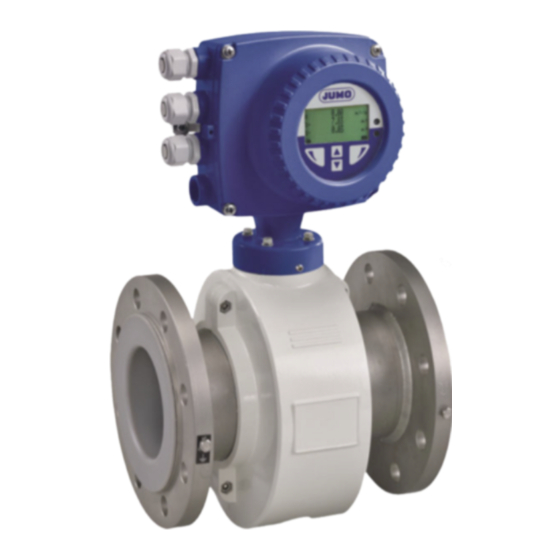

JUMO flowTRANS MAG S01
Magnetisch-induktives Durchflussmessgerät
für industrielle Anwendungen
Kurzbeschreibung
Der magnetisch-induktive Durchflussmesser JUMO flowTRANS MAG S01 wurde für industrielle
Anwendungen in Branchen wie Chemie, Energie, Wasser-/Abwassertechnik, Öl und Gas, Zell-
stoff und Papier, Metallindustrie und Maschinenbau entwickelt.
Er ist besonders flexibel und mit einer großen Auswahl von Nennweiten, Messrohrauskleidun-
gen, Werkstoffen und Prozessanschlüssen lieferbar.
Der leistungsfähige und zuverlässige Messumformer überzeugt durch vielfältige Einsatzmög-
lichkeiten, eine hohe Messgenauigkeit und eine einfache Inbetriebnahme.
Mit dem JUMO flowTRANS MAG S01 erhalten Anwender einen preisgünstigen und exakt auf
Ihre Anforderungen abgestimmten Durchflussmesser mit kurzer Lieferzeit und einer einfachen
und klar verständlichen Dokumentation.
Blockschaltbild
berührungsloses Tastenbedienfeld
Digitaleingang/Kontakteingang
Optokoppler
Spannungsversorgung
AC 100 bis 230 V, AC 24 V, DC 24 V
Zulassungen/Prüfzeichen (siehe Technische Daten)
V1.00/DE/00643258
Telefon: +49 661 6003-715
Telefax: +49 661 6003-606
E-Mail:
mail@jumo.net
Internet: www.jumo.net
Strom-/HART â-Ausgang (Standard)
4 bis 20 mA, aktiv oder passiv
PROFIBUS-PA (Option)
2 Digitalausgänge
aktiv oder passiv, Impulsausgang, Schaltausgang
Optokoppler
Typenblatt 406012
Bauform in kompakter Ausführung
Bauform in getrennter Ausführung
Besonderheiten
•
hohe Genauigkeit
•
einfachste Bedienung
•
modernste Diagnose zur Leerrohrerken-
nung
•
vereinfachte und beschleunigte Fehler-
beseitigung durch diagnoseabhängige
Hilfetexte
•
digitale Kommunikation über HART-Pro-
tokoll (Standard) oder PROFIBUS-PA
(Option)
•
Nenndruck: PN 10, 16, 40, CL150,
CL300
•
Prozessanschluss: Flansch gemäß DIN/
EN, ASME
•
Auskleidung: Hartgummi, PTFE
•
Mediumstemperatur: bis 130 °C (266 °F)
40601200T10Z000K000
Seite 1/57
