Gerätestatus-LED
blinkend,
unabhängig von
der Farbe
8.4

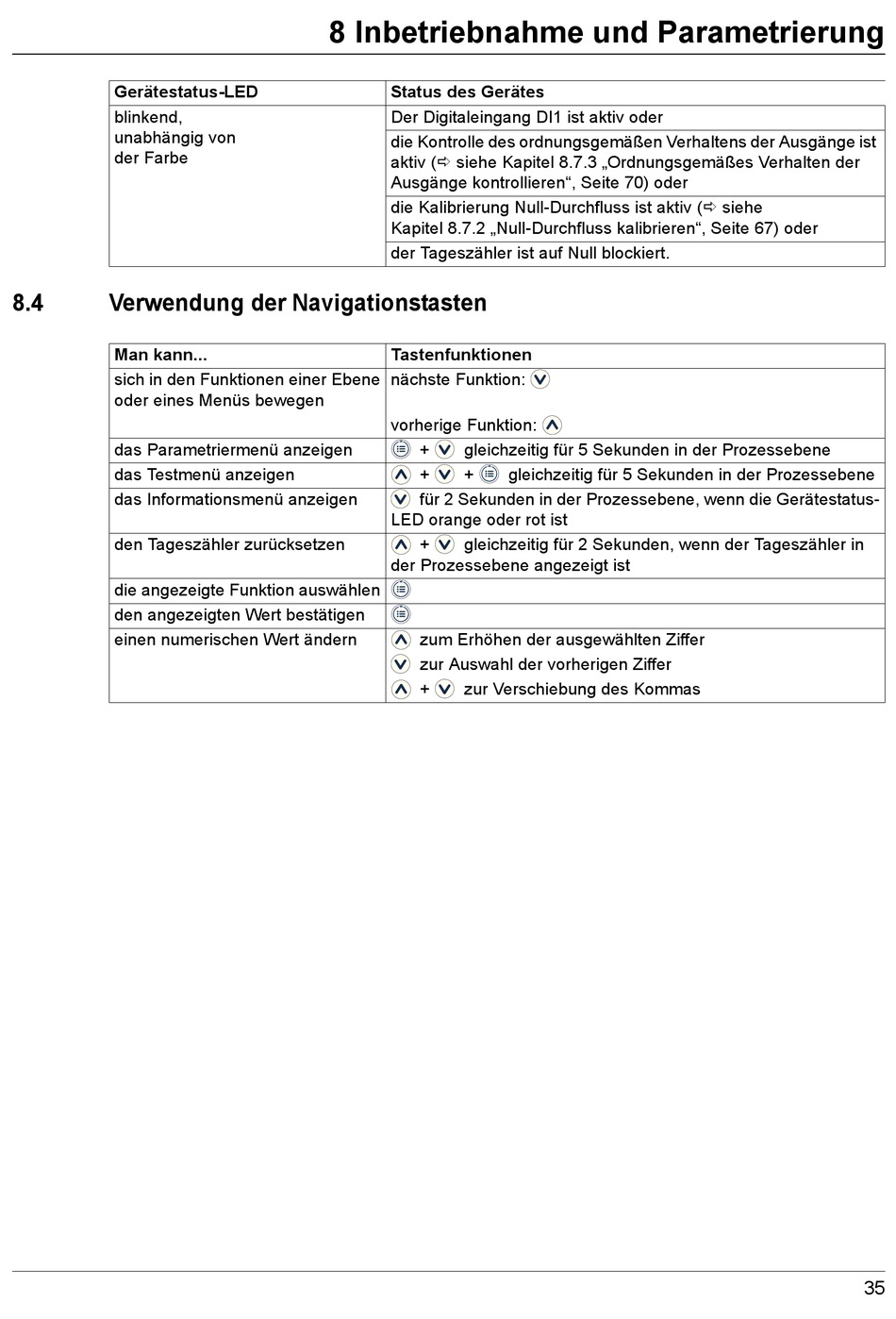

Verwendung der Navigationstasten
Man kann...
sich in den Funktionen einer Ebene
oder eines Menüs bewegen
das Parametriermenü anzeigen
das Testmenü anzeigen
das Informationsmenü anzeigen
den Tageszähler zurücksetzen
die angezeigte Funktion auswählen
den angezeigten Wert bestätigen
einen numerischen Wert ändern
8 Inbetriebnahme und Parametrierung
Status des Gerätes
Der Digitaleingang DI1 ist aktiv oder
die Kontrolle des ordnungsgemäßen Verhaltens der Ausgänge ist
aktiv ( siehe Kapitel 8.7.3 „Ordnungsgemäßes Verhalten der
Ausgänge kontrollieren", Seite 70) oder
die Kalibrierung Null-Durchfluss ist aktiv ( siehe
Kapitel 8.7.2 „Null-Durchfluss kalibrieren", Seite 67) oder
der Tageszähler ist auf Null blockiert.
Tastenfunktionen
nächste Funktion:
vorherige Funktion:
+
gleichzeitig für 5 Sekunden in der Prozessebene
+
+
für 2 Sekunden in der Prozessebene, wenn die Gerätestatus-
LED orange oder rot ist
+
gleichzeitig für 2 Sekunden, wenn der Tageszähler in
der Prozessebene angezeigt ist
zum Erhöhen der ausgewählten Ziffer
zur Auswahl der vorherigen Ziffer
+
zur Verschiebung des Kommas
gleichzeitig für 5 Sekunden in der Prozessebene
35
