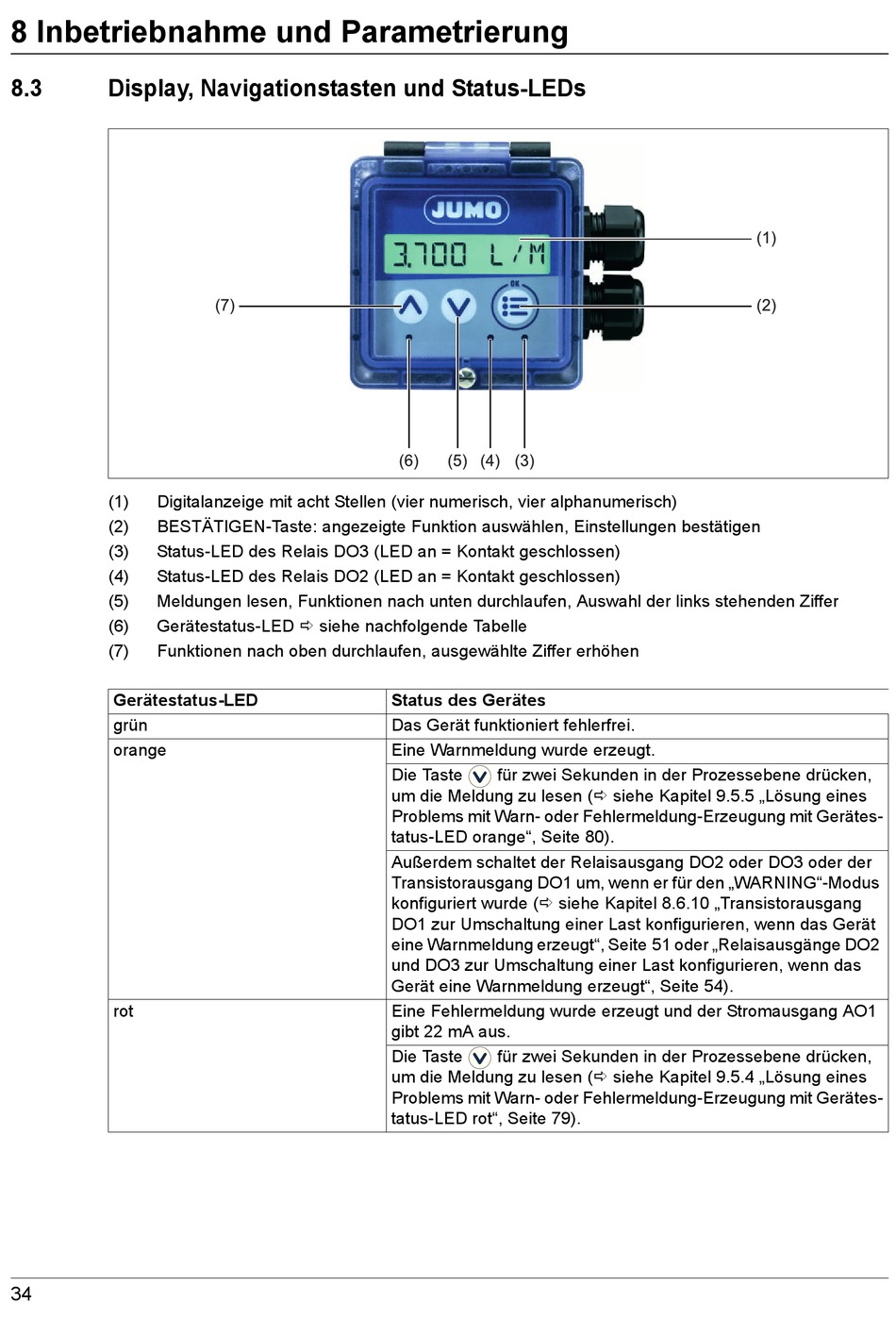

8 Inbetriebnahme und Parametrierung
8.3
Display, Navigationstasten und Status-LEDs
(1)
Digitalanzeige mit acht Stellen (vier numerisch, vier alphanumerisch)
(2)
BESTÄTIGEN-Taste: angezeigte Funktion auswählen, Einstellungen bestätigen
(3)
Status-LED des Relais DO3 (LED an = Kontakt geschlossen)
(4)
Status-LED des Relais DO2 (LED an = Kontakt geschlossen)
(5)
Meldungen lesen, Funktionen nach unten durchlaufen, Auswahl der links stehenden Ziffer
(6)
Gerätestatus-LED siehe nachfolgende Tabelle
(7)
Funktionen nach oben durchlaufen, ausgewählte Ziffer erhöhen
Gerätestatus-LED
grün
orange
rot
34
Status des Gerätes
Das Gerät funktioniert fehlerfrei.
Eine Warnmeldung wurde erzeugt.
Die Taste
für zwei Sekunden in der Prozessebene drücken,
um die Meldung zu lesen ( siehe Kapitel 9.5.5 „Lösung eines
Problems mit Warn- oder Fehlermeldung-Erzeugung mit Gerätes-
tatus-LED orange", Seite 80).
Außerdem schaltet der Relaisausgang DO2 oder DO3 oder der
Transistorausgang DO1 um, wenn er für den „WARNING"-Modus
konfiguriert wurde ( siehe Kapitel 8.6.10 „Transistorausgang
DO1 zur Umschaltung einer Last konfigurieren, wenn das Gerät
eine Warnmeldung erzeugt", Seite 51 oder „Relaisausgänge DO2
und DO3 zur Umschaltung einer Last konfigurieren, wenn das
Gerät eine Warnmeldung erzeugt", Seite 54).
Eine Fehlermeldung wurde erzeugt und der Stromausgang AO1
gibt 22 mA aus.
Die Taste
für zwei Sekunden in der Prozessebene drücken,
um die Meldung zu lesen ( siehe Kapitel 9.5.4 „Lösung eines
Problems mit Warn- oder Fehlermeldung-Erzeugung mit Gerätes-
tatus-LED rot", Seite 79).
