8.6.6
Stromausgang AO1 konfigurieren
HINWEIS!
Der Stromausgang AO1 gibt ein 22-mA-Signal aus, wenn das Gerät einen Fehler meldet, auch wenn der
Ausgang deaktiviert ist.
Der Stromausgang AO1 (4 bis 20 mA) gibt ein Signal aus, dessen Wert den vom Gerät gemessenen
Durchfluss darstellt.

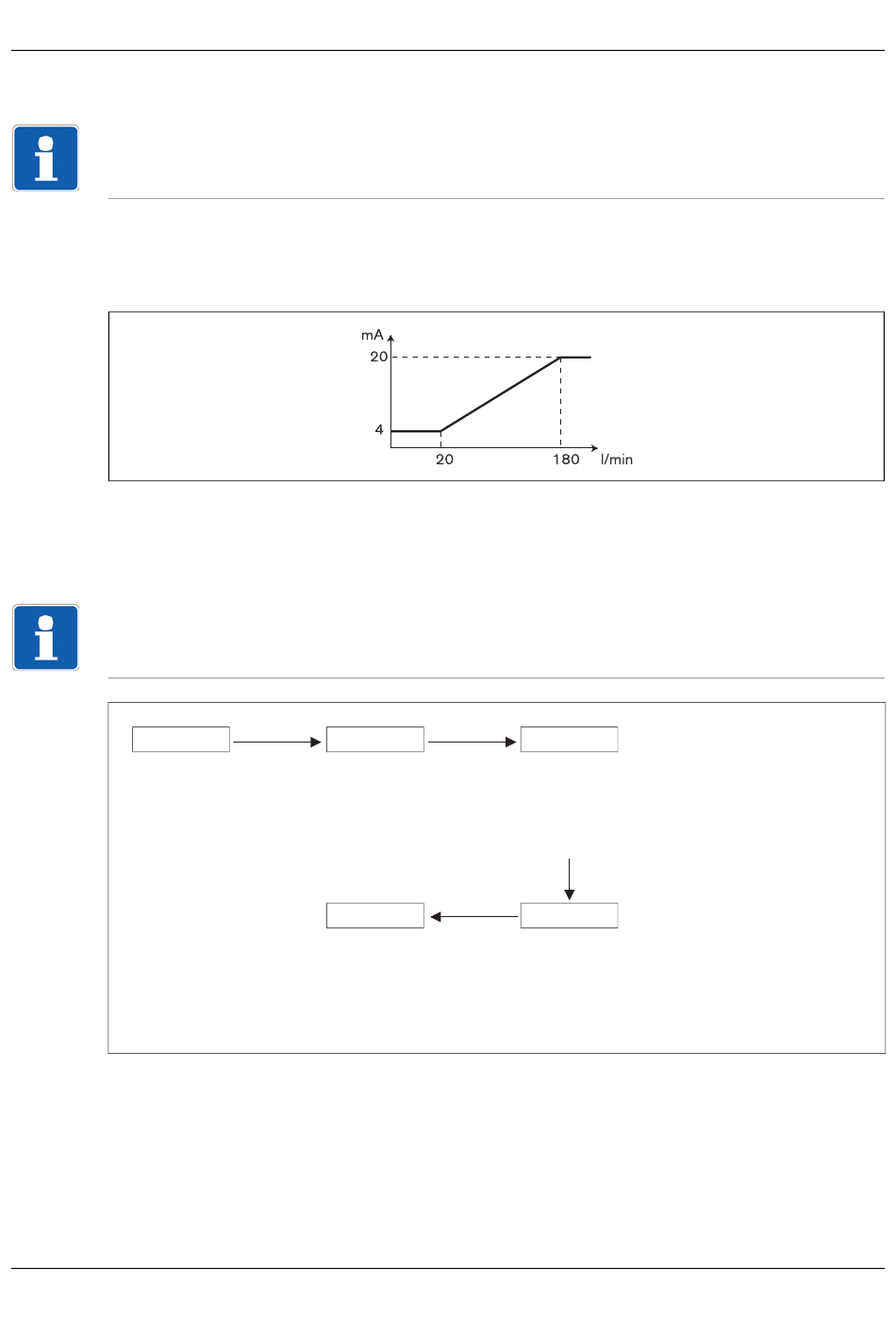

Beispiel:
Stromausgangssignal (4 bis 20 mA) in Abhängigkeit vom Messbereich:
1. Um das Ausgangssignal zu invertieren, für den 20-mA-Wert einen kleineren Durchflusswert als für
den 4-mA-Wert eingeben.
2. Um den Ausgang zu deaktivieren, die 4-mA- und 20-mA-Grenzen auf Null einstellen. In diesem Fall
gibt der Stromausgang ein konstantes Signal von 4 mA aus.
HINWEIS!
Einheiten der angezeigten und manuell einzugebenden Werte entsprechen den ausgewählten Einheiten
in Kapitel 8.6.2 „Durchflusseinheit, Dezimalstellen und Zählereinheit auswählen", Seite 38.
AUSGANG
8 Inbetriebnahme und Parametrierung
AO1
DO1
4=28.00
1. Durchflusswert eingeben, der einem
4-mA-Strom entspricht.
2. Bestätigen
20=6.000
1. Durchflusswert eingeben, der einem
20-mA-Strom entspricht.
2. Bestätigen
45
