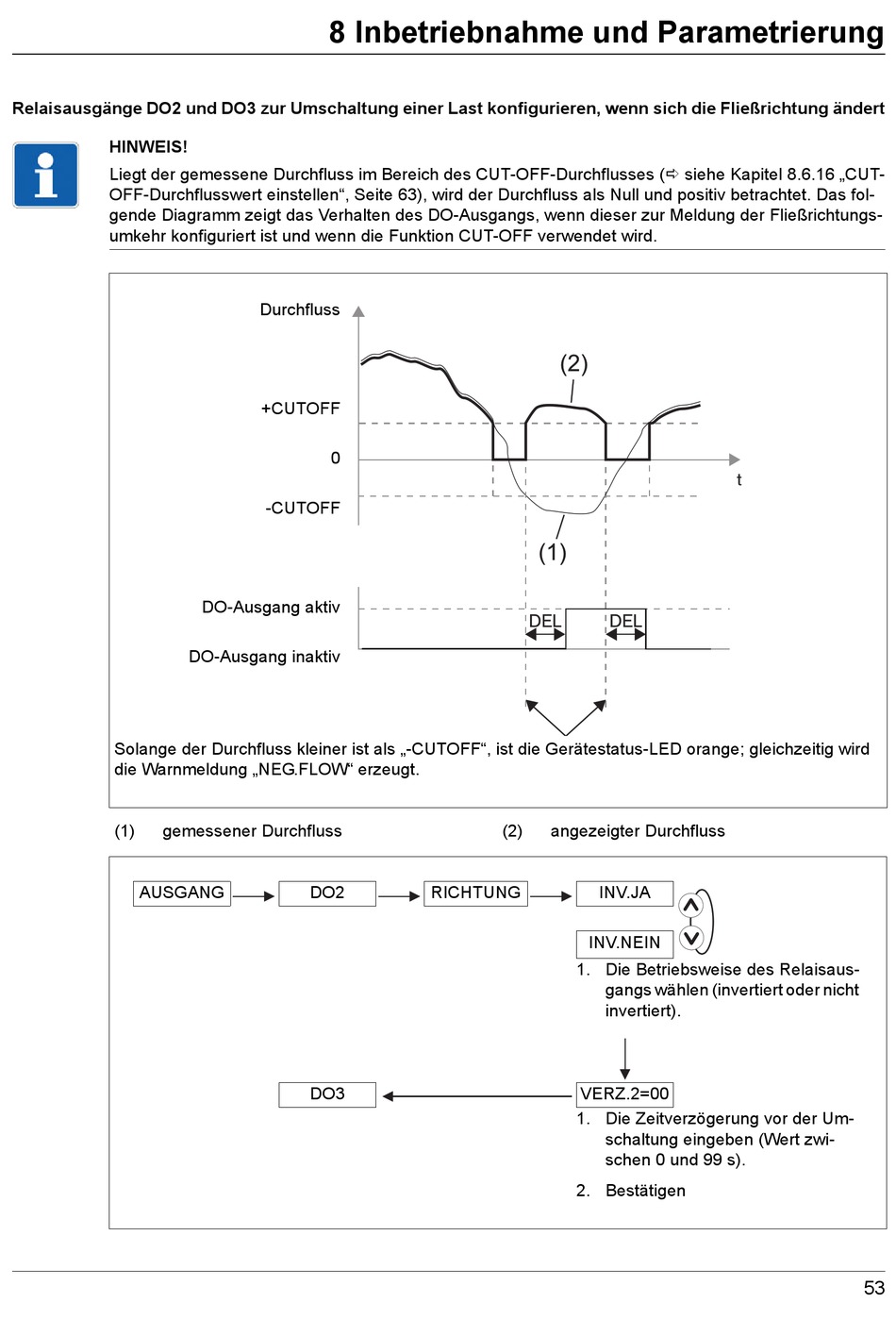

Relaisausgänge DO2 und DO3 zur Umschaltung einer Last konfigurieren, wenn sich die Fließrichtung ändert
HINWEIS!
Liegt der gemessene Durchfluss im Bereich des CUT-OFF-Durchflusses ( siehe Kapitel 8.6.16 „CUT-
OFF-Durchflusswert einstellen", Seite 63), wird der Durchfluss als Null und positiv betrachtet. Das fol-
gende Diagramm zeigt das Verhalten des DO-Ausgangs, wenn dieser zur Meldung der Fließrichtungs-
umkehr konfiguriert ist und wenn die Funktion CUT-OFF verwendet wird.
Solange der Durchfluss kleiner ist als „-CUTOFF", ist die Gerätestatus-LED orange; gleichzeitig wird
die Warnmeldung „NEG.FLOW" erzeugt.
(1)
gemessener Durchfluss
AUSGANG
8 Inbetriebnahme und Parametrierung
Durchfluss
+CUTOFF
0
-CUTOFF
DO-Ausgang aktiv
DO-Ausgang inaktiv
DO2
DO3
(2)
angezeigter Durchfluss
RICHTUNG
INV.JA
INV.NEIN
1. Die Betriebsweise des Relaisaus-
VERZ.2=00
1. Die Zeitverzögerung vor der Um-
2. Bestätigen
gangs wählen (invertiert oder nicht
invertiert).
schaltung eingeben (Wert zwi-
schen 0 und 99 s).
53
