Ex-relevante Daten - Betrieb in Zone 1, 21, 22

4.1

Elektrischer Anschluss

4.1.1

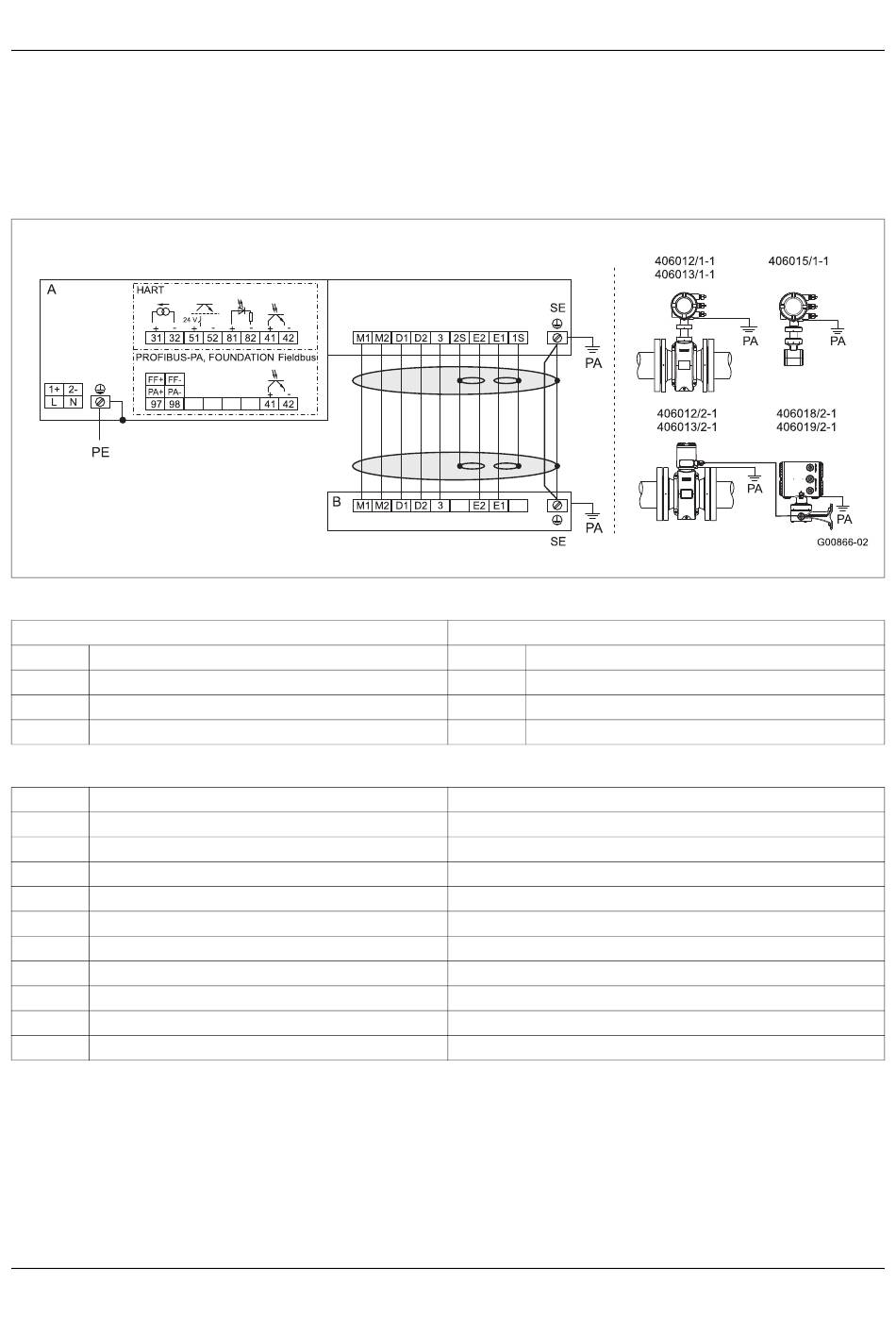

Messwertaufnehmer und Messumformer in Zone 1

Modell 406012/1-1, 406013/1-1, 406015/1-1, 406012/2-1 mit 406018/2-1, 406013/2-1 mit 406019/2-1
HART Protokoll, PROFIBUS-PA, FOUNDATION Fieldbus
A = Messumformer, B = Messwertaufnehmer
Spannungsversorgung
Wechselspannung (AC)
Klemme Funktion
L Phase
N Neutralleiter
PE Schutzleiter (PE)
Anschluss des Signalkabels (nur bei getrennter Bauform)
Klemme Funktion
M1 Magnetspule
M2 Magnetspule
D1 Datenleitung
D2 Datenleitung
SE Abschirmung
E1 Signalleitung
1S Schirm von E1
E2 Signalleitung
2S Schirm von E2
3 Messpotenzial
4 Ex-relevante Daten - Betrieb in Zone 1, 21, 22
Gleichspannung (DC)
Klemme Funktion
1+ +
2- -
PE Schutzleiter (PE)
Aderfarbe
Braun
Rot
Orange
Gelb
-
Violett
-
Blau
-
Grün
Ex-Zone 1
