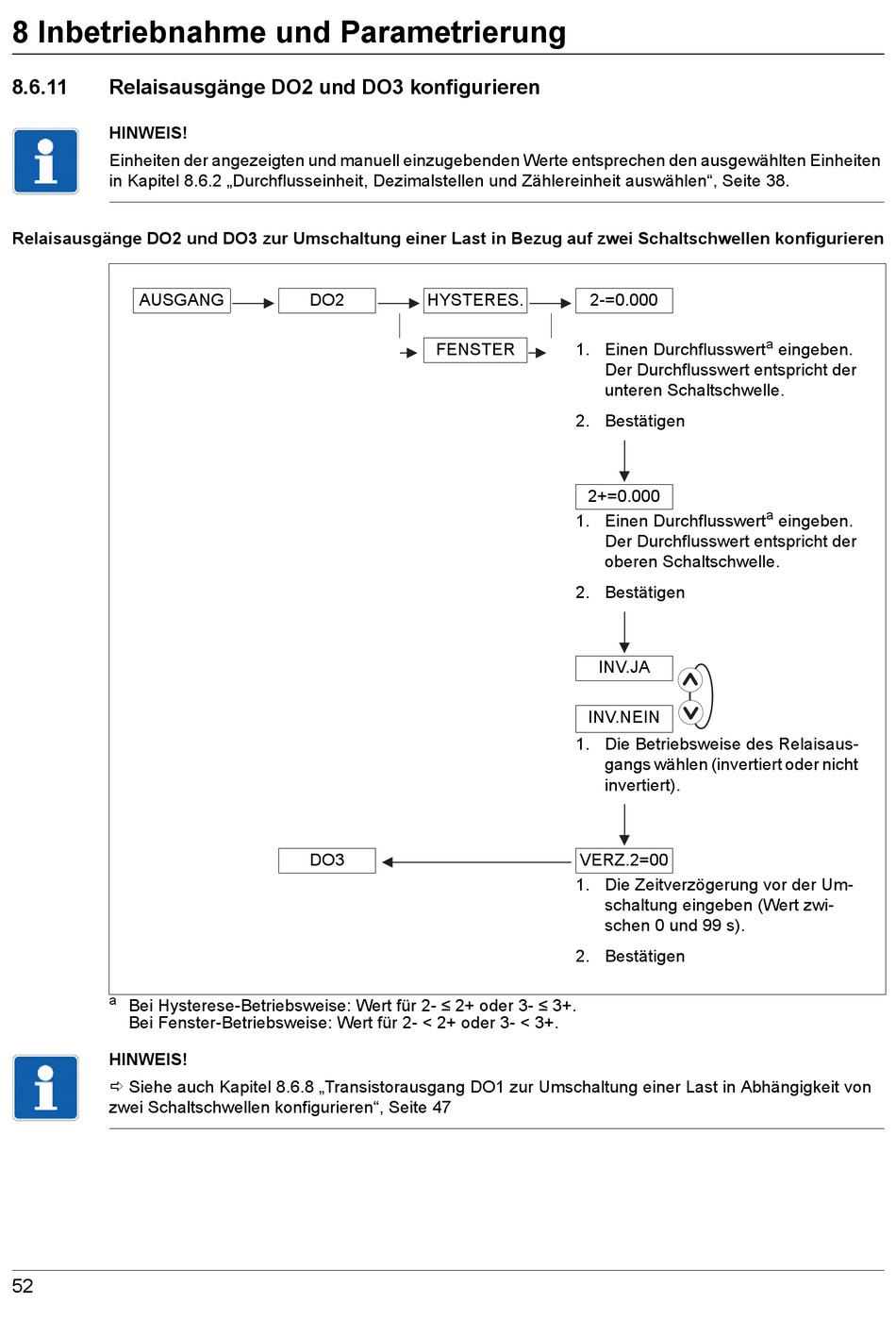

8 Inbetriebnahme und Parametrierung
8.6.11
Relaisausgänge DO2 und DO3 konfigurieren
HINWEIS!
Einheiten der angezeigten und manuell einzugebenden Werte entsprechen den ausgewählten Einheiten
in Kapitel 8.6.2 „Durchflusseinheit, Dezimalstellen und Zählereinheit auswählen", Seite 38.
Relaisausgänge DO2 und DO3 zur Umschaltung einer Last in Bezug auf zwei Schaltschwellen konfigurieren
AUSGANG
a
Bei Hysterese-Betriebsweise: Wert für 2- ≤ 2+ oder 3- ≤ 3+.
Bei Fenster-Betriebsweise: Wert für 2- < 2+ oder 3- < 3+.
HINWEIS!
Siehe auch Kapitel 8.6.8 „Transistorausgang DO1 zur Umschaltung einer Last in Abhängigkeit von
zwei Schaltschwellen konfigurieren", Seite 47
52
DO2
HYSTERES.
FENSTER
DO3
2-=0.000
1. Einen Durchflusswert
Der Durchflusswert entspricht der
unteren Schaltschwelle.
2. Bestätigen
2+=0.000
1. Einen Durchflusswert
Der Durchflusswert entspricht der
oberen Schaltschwelle.
2. Bestätigen
INV.JA
INV.NEIN
1. Die Betriebsweise des Relaisaus-
gangs wählen (invertiert oder nicht
invertiert).
VERZ.2=00
1. Die Zeitverzögerung vor der Um-
schaltung eingeben (Wert zwi-
schen 0 und 99 s).
2. Bestätigen
a
eingeben.
a
eingeben.
