7.1.2

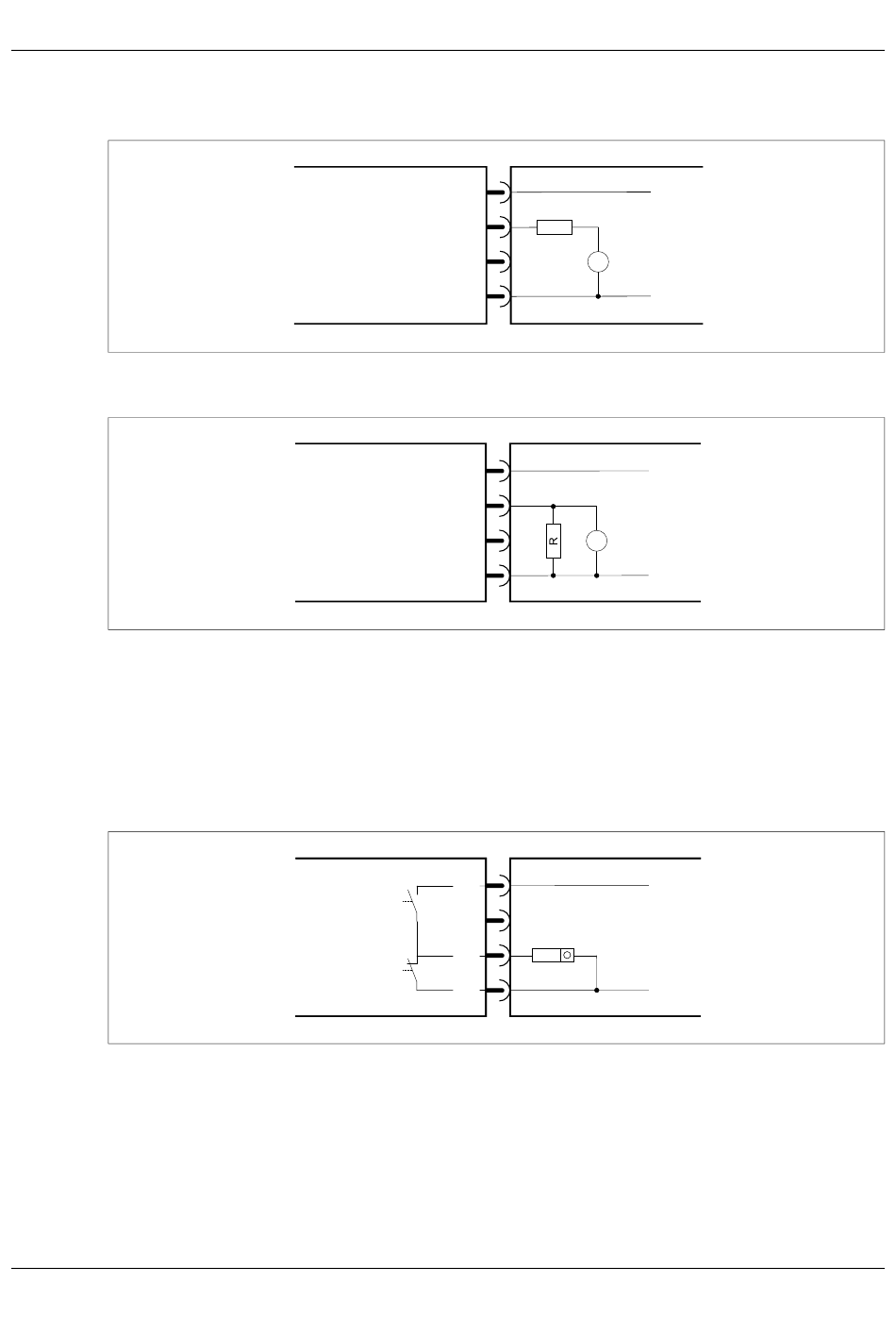

Anschluss des Analogausgangs

Stromausgang – 4 bis 20 mA
Spannungsausgang – 0 bis 10 V (optional)
7.1.3

Anschluss des Digitalausgangs

Voraussetzungen:
• Einen nicht verwendeten Stromausgang (2) mit GND (3) verbinden.
• Einen nicht verwendeten optionalen Spannungsausgang (2) offen lassen.
Pulsausgang – Gegentakt (Beispiel 1)
7 Elektrischer Anschluss
(1)
≤ 500 Ω
(2)
R
(4)
A
(3)
Gerät Anschlusskabel
(1)
≥ 700 Ω
(2)
(4)
V
(3)
Gerät Anschlusskabel
(1)
(2)
≤ 200 mA, ≤ 10 kHz
(4)
(3)
Gerät Anschlusskabel
+24 V
GND
+24 V
GND
+24 V
GND
