Stufe Anzeigetext Notiz
45 R3 SAT3:
ON/OFF
46 R2 SAT3:
ON/OFF
47 Zeit

4.16 Alarm bei Ausfall eines Ventilators

Es ist möglich mit einem SAT3-Relais (optional) den Status des Ventilators anzuzeigen (Prüfung, ob der aktuelle
Volumenstrom > 20% des gewünschten Volumenstromes ist) oder ob der Ventilator steht. Dazu wird das R3
Relais eines der beiden SAT3 (O.R.2) genutzt. Diese Eigenschaft gewährleistet eine höhere Sicherheit in
Verbindung mit anderen Verbrauchern, weil sie anzeigt, ob der Ventilator tatsächlich arbeitet (geschlossenes
Schleifenprinzip).

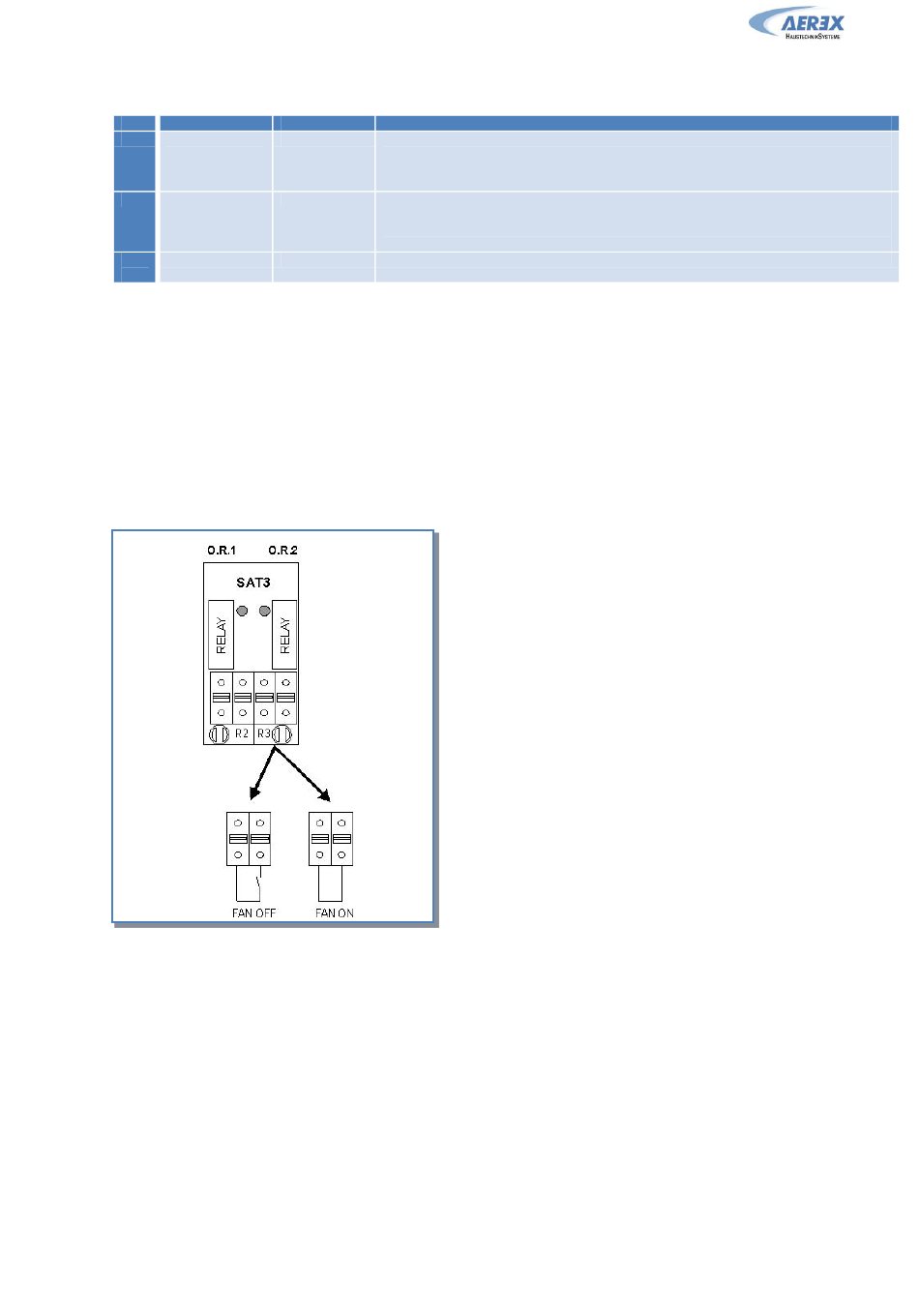

Anschlussplan:
Reco-Boxx ZX - Installations- und Bedienungsanleitung [01-2013]
Beschreibung
Wenn elektrischer Vorerhitzer EV vorhanden:
Status des Relais R3 (ON / OFF) am Zusatzrelais SAT3 auf dem i/o-Modul und in
Reihe geschaltet mit der Kontrollplatine der Leistungsregelung des elektrischen
Vorerhitzers EV.
Wenn elektrischer Nacherhitzer EN vorhanden:
Status des Relais R2 (ON / OFF) am Zusatzrelais SAT3 auf i/o-Modul und in Reihe
geschaltet mit der Kontrollplatine der Leistungsregelung des elektrischen
Nacherhitzers EN.
h Anzeige der Betriebsstunden
Seite 71 von 79
