4.5.3 LS Modus: Setup, Betriebsvorschriften und Anschlusspläne
4.5.3.1 Setup LS Modus
Das Setup wird durchgeführt mit Hilfe des LCD-Displays und der 4 Tasten SETUP,
und ENTER auf der RC.
Start des Setups:

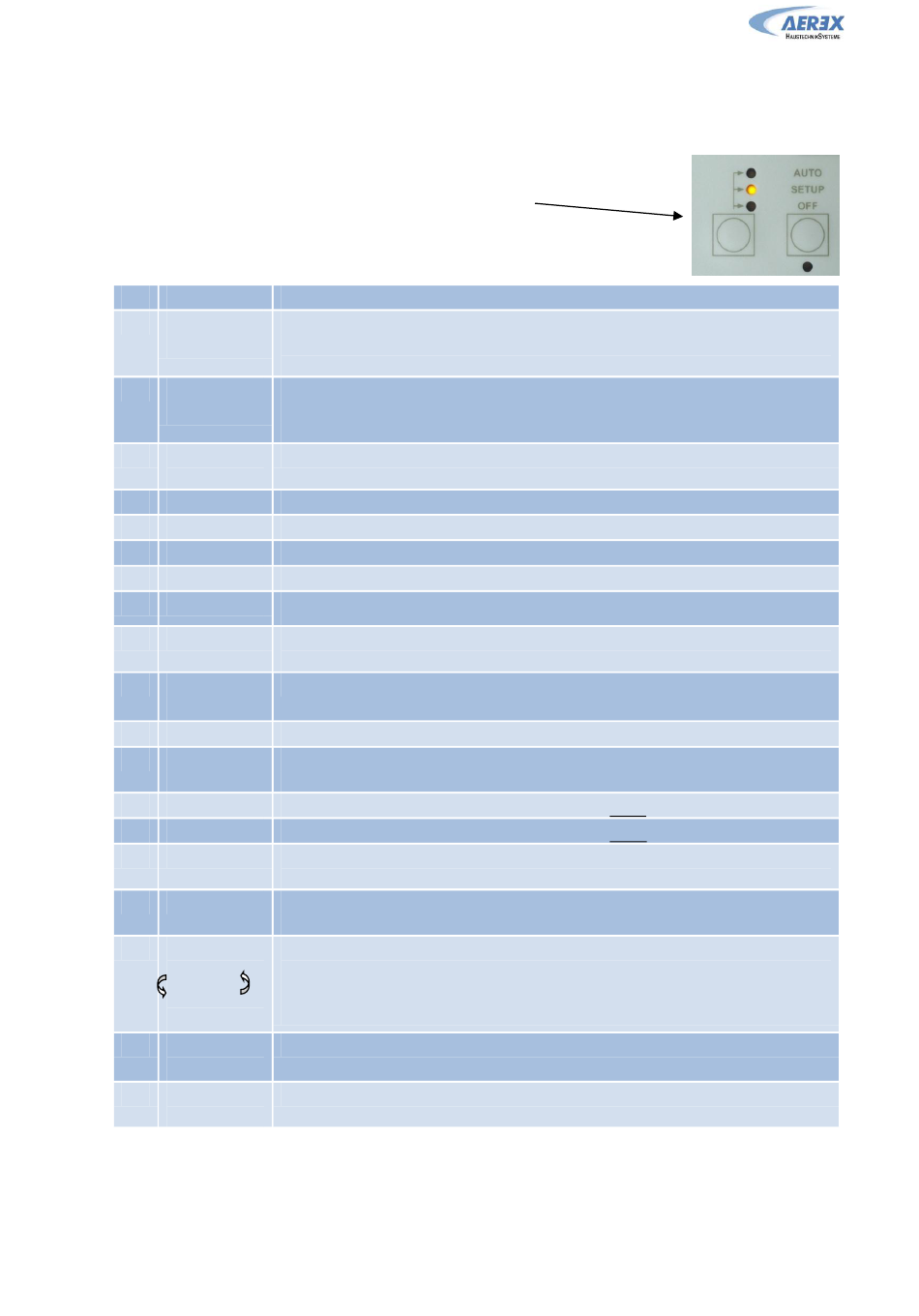

- SETUP-Modus: linke Taste drücken, bis die Setup-LED leuchtet.
- Drücken Sie die SETUP Taste, bis der Text 'SETUP' auf dem Display erscheint.
Grundsätzlich erfolgt die Auswahl der Werte mit den
'ENTER'. Zahlen müssen ziffernweise bestätigt werden.
1 SPRACHE? Wählen Sie die Sprache aus (English, French, Dutch, German)
Wenn über das erweiterte SETUP „SAT BA und BA +" oder „BA +/-„ ausgewählt
ZULUFT?
2
wurden, so ist die Zulufttemperatur für das mit dem BA SAT verbundene PWW-
xx°C (BA+)
Register einzutragen.
Wenn über das erweiterte SETUP „SAT BA und BA +" oder „BA +/-„ ausgewählt
3 ZULUFT?
wurden,so ist die Zulufttemperatur für das mit dem BA SAT verbundene PKW-
xx°C (BA-)
Register einzutragen.
4 ARBEITS Wähle LS aus CA, LS, CPs
MODE
V min?
7 Festlegung des minimalen Spannungswertes
6 V max? Festlegung des maximalen Spannungswertes
m³/h≡Vmin
7 Vorgabe des Volumenstromes für den minimalen Spannungswert Vmin
m³/h≡Vmax
8 Vorgabe des Volumenstromes für den maximalen Spannungswert Vmax
Reduzierung des Volumenstromes auf xx%, wenn Kontakte zwischen +12V und K3
% an K3?
9
geschlossen oder Taste III der RC-1 gedrückt wird. (Nachtabsenkung,...)
10 %FOL/ZUL Gewünschtes Verhältnis zwischen Abluft (FOL) und Zuluft (ZUL) [im Raum wird Über-
, Unter- oder ausgeglichener Druck erzeugt]
11 ZEIT Wähle J um die Zeitsteuerfunktion zu aktivieren
SCHALT?N
...
12 Für mehr Details siehe § 4.6
DRUECK
13 Druckalarm ist optional. Bei Auswahl N(ein) gehe zu Pkt. 17. Bei Auswahl J(a) folgen
ALARM?
die Schritte 14-16.
∆P ZUL
14 Festlegung des zulässigen Druckanstieges für den Zuluftvolumenstrom.
∆P FOL
15 Festlegung des zulässigen Druckanstieges für den Abluftvolumenstrom.
INIT Pa REF?
16 Soll der Referenzdruck (Bezugsdruck) für den Zuluft- und Abluftvolumenstrom
ermittelt werden? Auswahl J oder N
17 m³h INIT Bei Auswahl J ist hier der (Referenz-) Volumenstrom einzutragen, für den der
Referenzdruck ermittelt werden soll. (gleicher Volumenstrom für Zuluft und Abluft)
Referenzdruck wird ermittelt...
Pa REF
18
INIT Nach +/-1 Minute speichert das System den ermittelten Druck als Referenzdruck.
Während des Vorganges werden Druck und Volumenstrom des Ventilators F1 auf
xxxx m³h
dem Display angezeigt.
xxxx Pa
19 ALARM Möglichkeit zum RESET des Alarms. Auswahl J oder N
RESET?
ENDE
20 Die Konfiguration des Systems ist beendet
KONFIG
Reco-Boxx ZX - Installations- und Bedienungsanleitung [01-2013]
↑↓
Tasten und die Bestätigung mit
