Die Regelung (CTR-i/o-Modul) wird werkseitig komplett vorverdrahtet. Lediglich die Fernbedienung RC-1 und die
i/o-Signale (Eingangs- und Ausgangssignale), soweit notwendig, müssen noch vom Installateur verdrahtet werden.
4.3

Anschluss der Fernbedienung RC-1 an das CTR-i/o Modul

Die Verbindung zwischen den verschiedenen Stromkreisen erfolgt über einen Kommunikations-BUS.
Verbinden Sie die Fernbedienung RC-1 mit dem CTR-i/o Modul in folgenden Schritten:

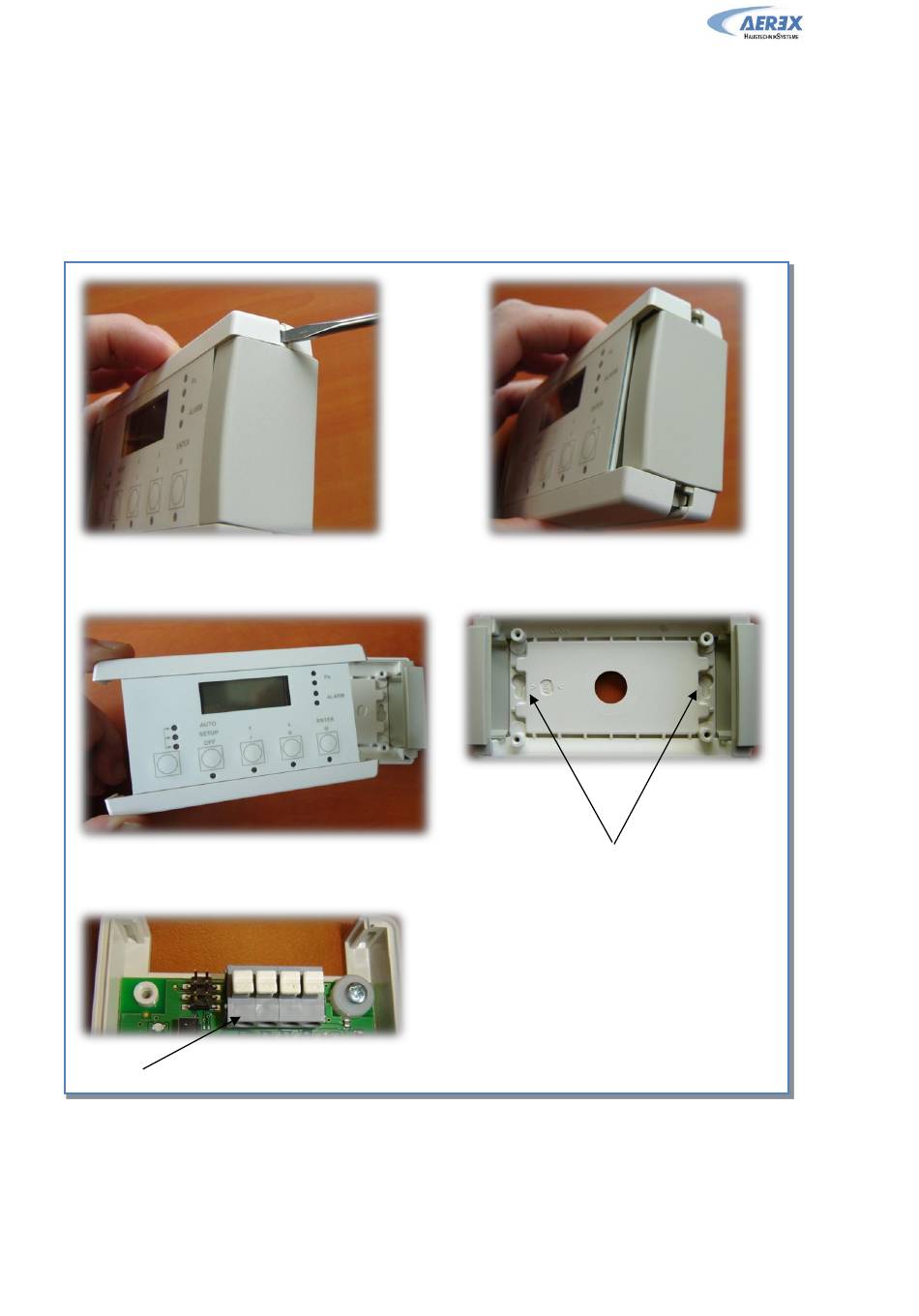

4.3.1 Öffnen des Fernbedienungsgehäuses RC-1
Benutzen Sie einen kleinen Schraubendreher zum
Eindrücken der 4 Verriegelungen
Nehmen Sie den Deckel ab
RC-1 Anschluss klemmen
Reco-Boxx ZX - Installations- und Bedienungsanleitung [01-2013]
2 Verriegelungen an jeder Seite
Gehäusebefestigungspunkte (Abstand = 88mm)
RC Maße = B: 122 mm x H: 66mm x T: 30 mm
