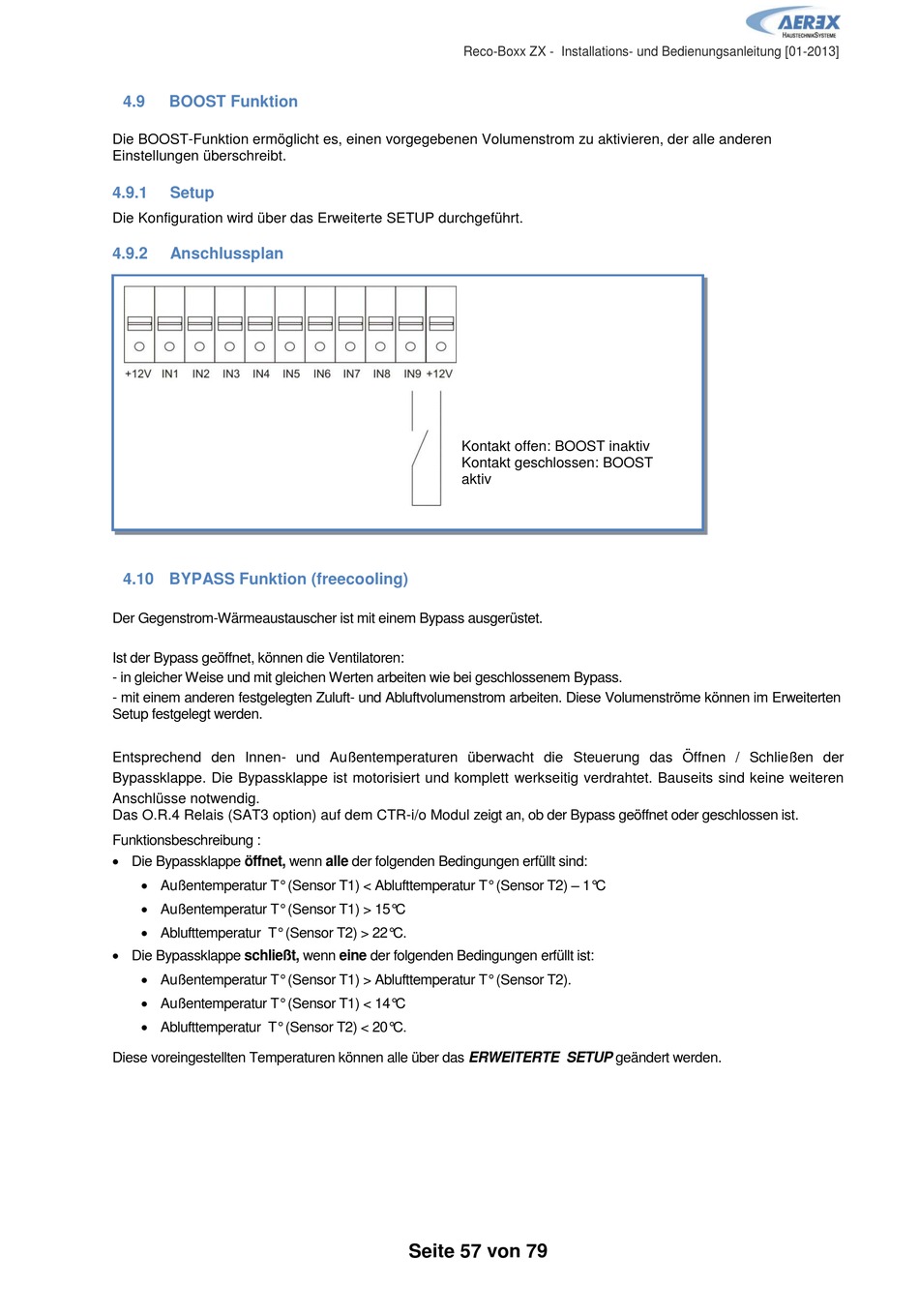

Boost Funktion; Setup; Anschlussplan; Bypass Funktion (Freecooling) - aerex Reco-Boxx ZX Installations- Und Bedienungsanleitung

4.9

BOOST Funktion

Die BOOST-Funktion ermöglicht es, einen vorgegebenen Volumenstrom zu aktivieren, der alle anderen
Einstellungen überschreibt.
4.9.1

Setup

Die Konfiguration wird über das Erweiterte SETUP durchgeführt.
4.9.2

Anschlussplan

4.10 BYPASS Funktion (freecooling)

Der Gegenstrom-Wärmeaustauscher ist mit einem Bypass ausgerüstet.
Ist der Bypass geöffnet, können die Ventilatoren:
- in gleicher Weise und mit gleichen Werten arbeiten wie bei geschlossenem Bypass.
- mit einem anderen festgelegten Zuluft- und Abluftvolumenstrom arbeiten. Diese Volumenströme können im Erweiterten
Setup festgelegt werden.
Entsprechend den Innen- und Außentemperaturen überwacht die Steuerung das Öffnen / Schließen der
Bypassklappe. Die Bypassklappe ist motorisiert und komplett werkseitig verdrahtet. Bauseits sind keine weiteren
Anschlüsse notwendig.
Das O.R.4 Relais (SAT3 option) auf dem CTR-i/o Modul zeigt an, ob der Bypass geöffnet oder geschlossen ist.
Funktionsbeschreibung :
 Die Bypassklappe öffnet, wenn alle der folgenden Bedingungen erfüllt sind:
 Außentemperatur T° (Sensor T1) < Ablufttemperatur T° (Sensor T2) – 1°C
 Außentemperatur T° (Sensor T1) > 15°C
 Ablufttemperatur T° (Sensor T2) > 22°C.
 Die Bypassklappe schließt, wenn eine der folgenden Bedingungen erfüllt ist:
 Außentemperatur T° (Sensor T1) > Ablufttemperatur T° (Sensor T2).
 Außentemperatur T° (Sensor T1) < 14°C
 Ablufttemperatur T° (Sensor T2) < 20°C.
Diese voreingestellten Temperaturen können alle über das ERWEITERTE SETUP geändert werden.
Reco-Boxx ZX - Installations- und Bedienungsanleitung [01-2013]
Kontakt offen: BOOST inaktiv
Kontakt geschlossen: BOOST
aktiv
Seite 57 von 79
