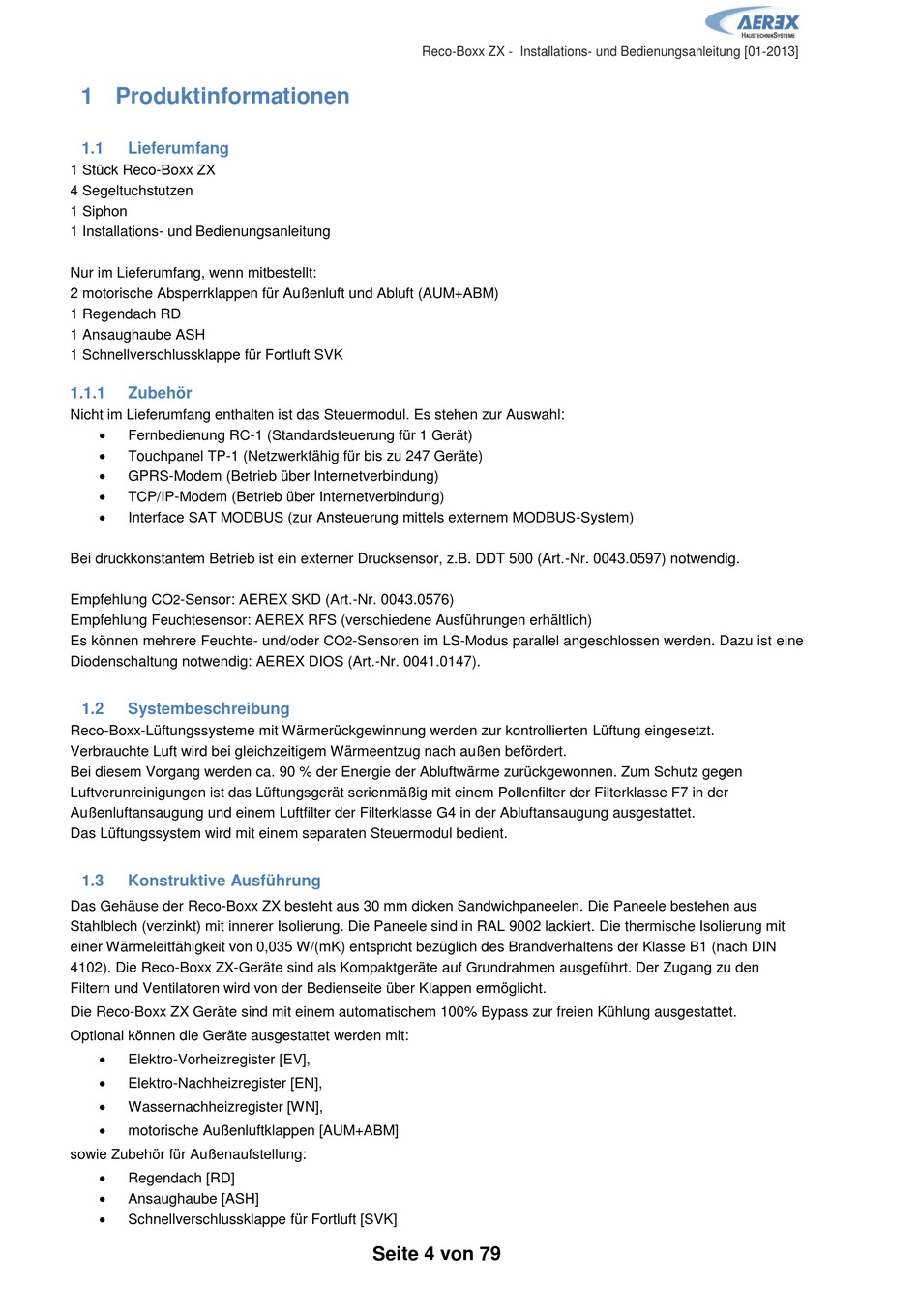

1 Produktinformationen

1.1

Lieferumfang

1 Stück Reco-Boxx ZX
4 Segeltuchstutzen
1 Siphon
1 Installations- und Bedienungsanleitung
Nur im Lieferumfang, wenn mitbestellt:
2 motorische Absperrklappen für Außenluft und Abluft (AUM+ABM)
1 Regendach RD
1 Ansaughaube ASH
1 Schnellverschlussklappe für Fortluft SVK
1.1.1 Zubehör
Nicht im Lieferumfang enthalten ist das Steuermodul. Es stehen zur Auswahl:

Fernbedienung RC-1 (Standardsteuerung für 1 Gerät)

Touchpanel TP-1 (Netzwerkfähig für bis zu 247 Geräte)

GPRS-Modem (Betrieb über Internetverbindung)

TCP/IP-Modem (Betrieb über Internetverbindung)

Interface SAT MODBUS (zur Ansteuerung mittels externem MODBUS-System)
Bei druckkonstantem Betrieb ist ein externer Drucksensor, z.B. DDT 500 (Art.-Nr. 0043.0597) notwendig.
Empfehlung CO -Sensor: AEREX SKD (Art.-Nr. 0043.0576)
2
Empfehlung Feuchtesensor: AEREX RFS (verschiedene Ausführungen erhältlich)
Es können mehrere Feuchte- und/oder CO
Diodenschaltung notwendig: AEREX DIOS (Art.-Nr. 0041.0147).
1.2

Systembeschreibung

Reco-Boxx-Lüftungssysteme mit Wärmerückgewinnung werden zur kontrollierten Lüftung eingesetzt.
Verbrauchte Luft wird bei gleichzeitigem Wärmeentzug nach außen befördert.
Bei diesem Vorgang werden ca. 90 % der Energie der Abluftwärme zurückgewonnen. Zum Schutz gegen
Luftverunreinigungen ist das Lüftungsgerät serienmäßig mit einem Pollenfilter der Filterklasse F7 in der
Außenluftansaugung und einem Luftfilter der Filterklasse G4 in der Abluftansaugung ausgestattet.
Das Lüftungssystem wird mit einem separaten Steuermodul bedient.
1.3 Konstruktive Ausführung
Das Gehäuse der Reco-Boxx ZX besteht aus 30 mm dicken Sandwichpaneelen. Die Paneele bestehen aus
Stahlblech (verzinkt) mit innerer Isolierung. Die Paneele sind in RAL 9002 lackiert. Die thermische Isolierung mit
einer Wärmeleitfähigkeit von 0,035 W/(mK) entspricht bezüglich des Brandverhaltens der Klasse B1 (nach DIN
4102). Die Reco-Boxx ZX-Geräte sind als Kompaktgeräte auf Grundrahmen ausgeführt. Der Zugang zu den
Filtern und Ventilatoren wird von der Bedienseite über Klappen ermöglicht.
Die Reco-Boxx ZX Geräte sind mit einem automatischem 100% Bypass zur freien Kühlung ausgestattet.
Optional können die Geräte ausgestattet werden mit:

Elektro-Vorheizregister [EV],

Elektro-Nachheizregister [EN],

Wassernachheizregister [WN],

motorische Außenluftklappen [AUM+ABM]
sowie Zubehör für Außenaufstellung:

Regendach [RD]

Ansaughaube [ASH]

Schnellverschlussklappe für Fortluft [SVK]
Reco-Boxx ZX - Installations- und Bedienungsanleitung [01-2013]
-Sensoren im LS-Modus parallel angeschlossen werden. Dazu ist eine
2
Seite 4 von 79
