Zur Beachtung:

Das RC-1 Modul besitzt die Schutzklasse IP20 und darf deshalb nicht außerhalb des Gebäudes installiert
werden. Wird dies trotzdem gewünscht, muss es in einem wasserdichten Gehäuse montiert werden.

Die Konfigurationsdaten sind im CTR-i/o Modul gespeichert. Es ist deshalb im Gegensatz zur vorherigen
Version nicht mehr notwendig, dass die Fernbedienung permanent mit der Regeleinheit verbunden ist um eine
sichere Funktion zu gewährleisten.
4.3.2

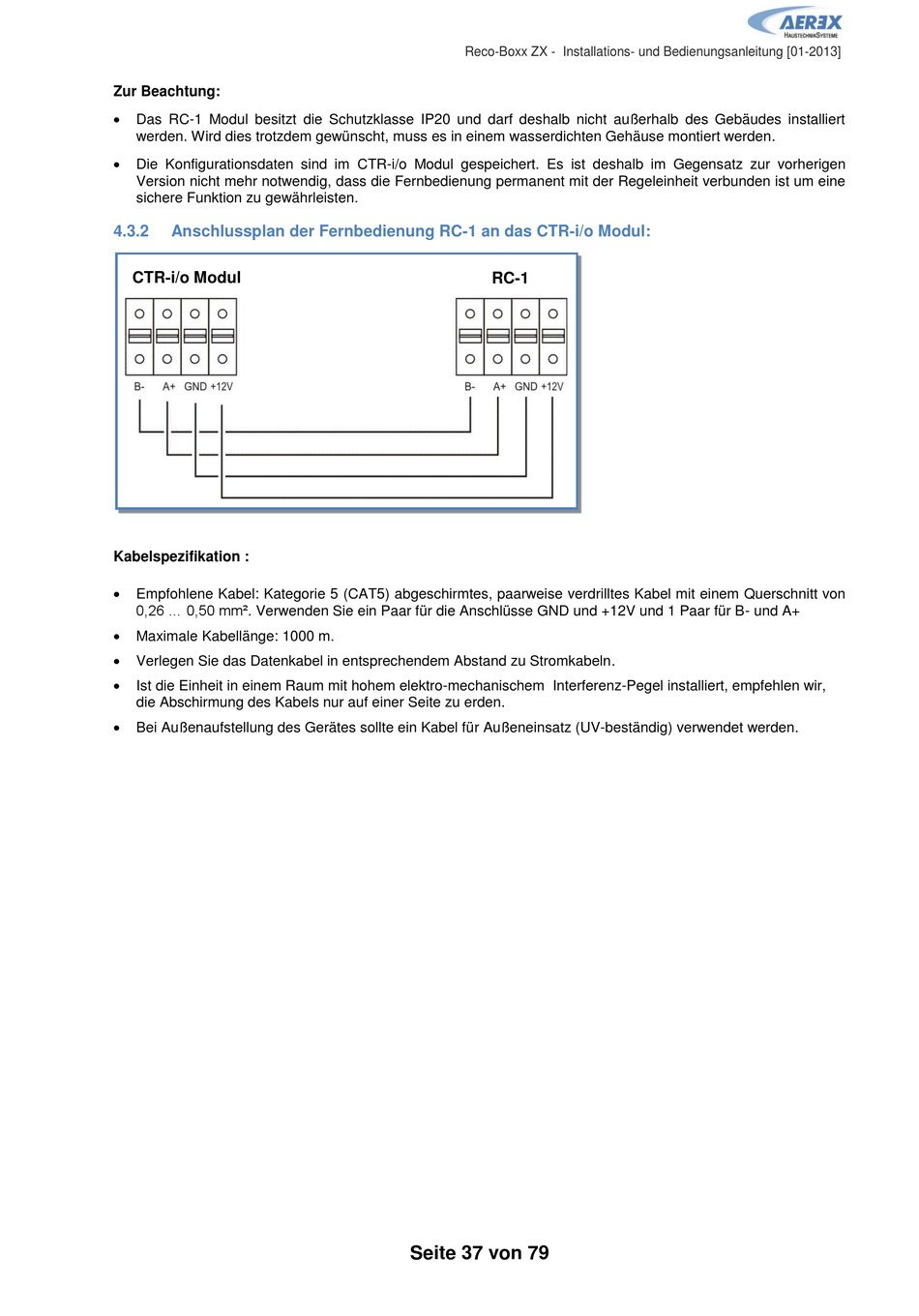

Anschlussplan der Fernbedienung RC-1 an das CTR-i/o Modul:

CTR-i/o Modul
Kabelspezifikation :

Empfohlene Kabel: Kategorie 5 (CAT5) abgeschirmtes, paarweise verdrilltes Kabel mit einem Querschnitt von
0,26 ... 0,50 mm². Verwenden Sie ein Paar für die Anschlüsse GND und +12V und 1 Paar für B- und A+

Maximale Kabellänge: 1000 m.

Verlegen Sie das Datenkabel in entsprechendem Abstand zu Stromkabeln.

Ist die Einheit in einem Raum mit hohem elektro-mechanischem Interferenz-Pegel installiert, empfehlen wir,
die Abschirmung des Kabels nur auf einer Seite zu erden.

Bei Außenaufstellung des Gerätes sollte ein Kabel für Außeneinsatz (UV-beständig) verwendet werden.
Reco-Boxx ZX - Installations- und Bedienungsanleitung [01-2013]
RC-1
Seite 37 von 79
