4.5.2 CA Modus: Setup, Betriebsvorschriften und Anschlusspläne
4.5.2.1 Setup CA Modus
Das Setup wird durchgeführt mit Hilfe des LCD-Displays und der 4 Tasten SETUP,
Start des Setups:

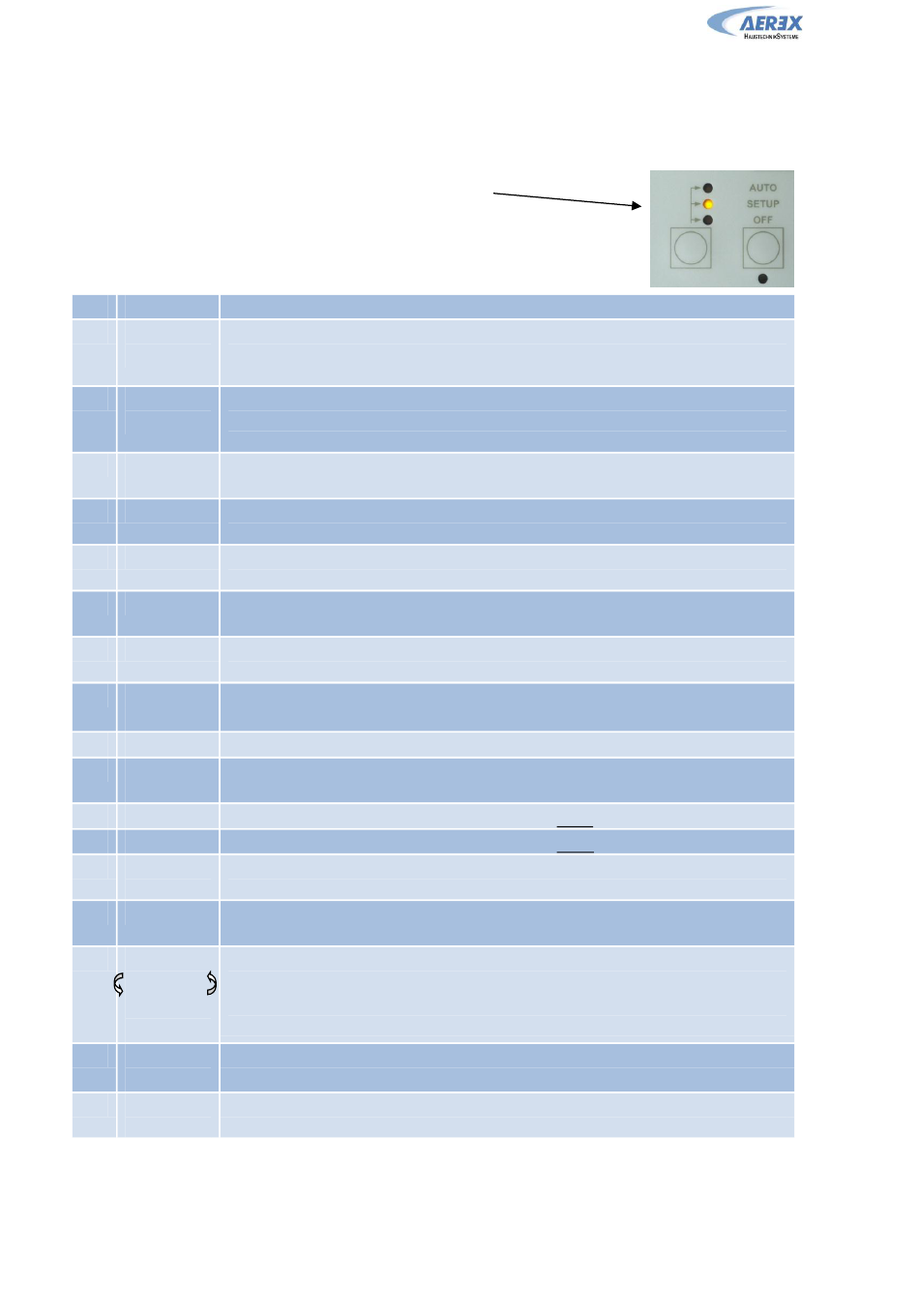

- SETUP-Modus: linke Taste drücken, bis die Setup-LED leuchtet.
- Drücken Sie die SETUP Taste, bis der Text 'SETUP' auf dem Display erscheint.
Grundsätzlich erfolgt die Auswahl der Werte mit den
'ENTER'. Zahlen müssen ziffernweise bestätigt werden.
SPRACHE?
1 Wählen Sie die Sprache aus (English, French, Dutch, German)
Wenn über das erweiterte SETUP „SAT BA und BA +" oder „BA +/-„ ausgewählt
2 ZULUFT?
wurden, so ist die Zulufttemperatur für das mit dem BA SAT verbundene PWW-
xx°C BA+
Register einzutragen.
Wenn über das erweiterte SETUP „SAT BA und BA +" oder „BA +/-„ ausgewählt
3 ZULUFT?
wurden, so ist die Zulufttemperatur für das mit dem BA SAT verbundene PKW-
xx°C BA-
Register einzutragen.
ARBEITS
4 Wähle CA aus CA, LS, CPs
MODE
5 m³h K1? Gewünschter Zuluftvolumenstrom 1 (aktiviert, wenn Kontakte zwischen K1 und +12V
am CTR-i/o Modul geschlossen oder Taste I an RC-1 gewählt)
m³h K2?
6 Gewünschter Zuluftvolumenstrom 2 (aktiviert, wenn Kontakte zwischen K1 und +12V
am CTR-i/o Modul geschlossen oder Taste II an RC-1 gewählt)
7 m³h K3? Gewünschter Zuluftvolumenstrom 3 (aktiviert, wenn Kontakte zwischen K1 und +12V
am CTR-i/o Modul geschlossen oder Taste III an RC-1 gewählt)
8 %FOL/ZUL Gewünschtes Verhältnis zwischen Abluft (FOL) und Zuluft (ZUL) [im Raum wird Über-,
Unter- oder ausgeglichener Druck erzeugt
9 ZEIT Wähle J um die Zeitsteuerfunktion zu aktivieren
SCHALT?N
...
10 Für mehr Details siehe § 4.6
DRUECK
11 Druckalarm ist optional. Bei Auswahl N(ein) gehe zu Pkt. 15. Bei Auswahl J(a) folgen
ALARM?
die Schritte 12-14.
∆P ZUL
12 Festlegung des zulässigen Druckanstieges für den Zuluftvolumenstrom.
∆P FOL
13 Festlegung des zulässigen Druckanstieges für den Abluftvolumenstrom.
INIT Pa
14 Soll der Referenzdruck (Bezugsdruck) für den Zuluft- und Abluftvolumenstrom ermittelt
REF? werden? Auswahl J oder N
15 m³h INIT Bei Auswahl J ist hier der (Referenz-) Volumenstrom einzutragen, für den der
Referenzdruck ermittelt werden soll. (gleicher Volumenstrom für Zuluft und Abluft)
Referenzdruck wird ermittelt...
Pa REF INIT
16
Nach +/-1 Minute speichert das System den ermittelten Druck als Referenzdruck.
Während des Vorganges werden Druck und Volumenstrom des Ventilators F1 auf dem
xxxx m³h
Display angezeigt.
xxxx Pa
17 ALARM Möglichkeit zum RESET des Alarms. Auswahl J oder N
RESET?
ENDE
18 Die Konfiguration des Systems ist beendet
KONFIG
Reco-Boxx ZX - Installations- und Bedienungsanleitung [01-2013]
↑↓
Tasten und die Bestätigung mit
Seite 40 von 79
↑, ↓
und ENTER auf der RC.
