4.5.2.2

CA-Modus mit der Fernbedienung RC-1 als Master

 Einer der 3 möglichen Volumenströme (m³h K1, m³h K2 und m³h K3) wird mit den Tasten I / II / III auf der RC-1
ausgewählt. Die Auswahl wird durch jeweilige LED auf der RC bestätigt. Der Abluftvolumenstrom ist gleich dem
vorgegebenen Verhältnis (%FOL/ZUL) zum Zuluftvolumenstrom.
 Mit der OFF-Taste werden die Ventilatoren abgeschaltet.
4.5.2.3

CA-Modus mit dem CTR-i/o Modul als Master

Einer der 3 möglichen Volumenströme (m³h K1, m³h K2 und m³h K3) wird durch das Schließen der jeweiligen
Kontakte K1/K2/K3 am CTR-i/o Modul ausgewählt. Die Auswahl wird durch jeweilige LED auf der RC-1 bestätigt.
Der Abluftvolumenstrom ist gleich dem vorgegebenen Verhältnis (%FOL/ZUL) zum Zuluftvolumenstrom.

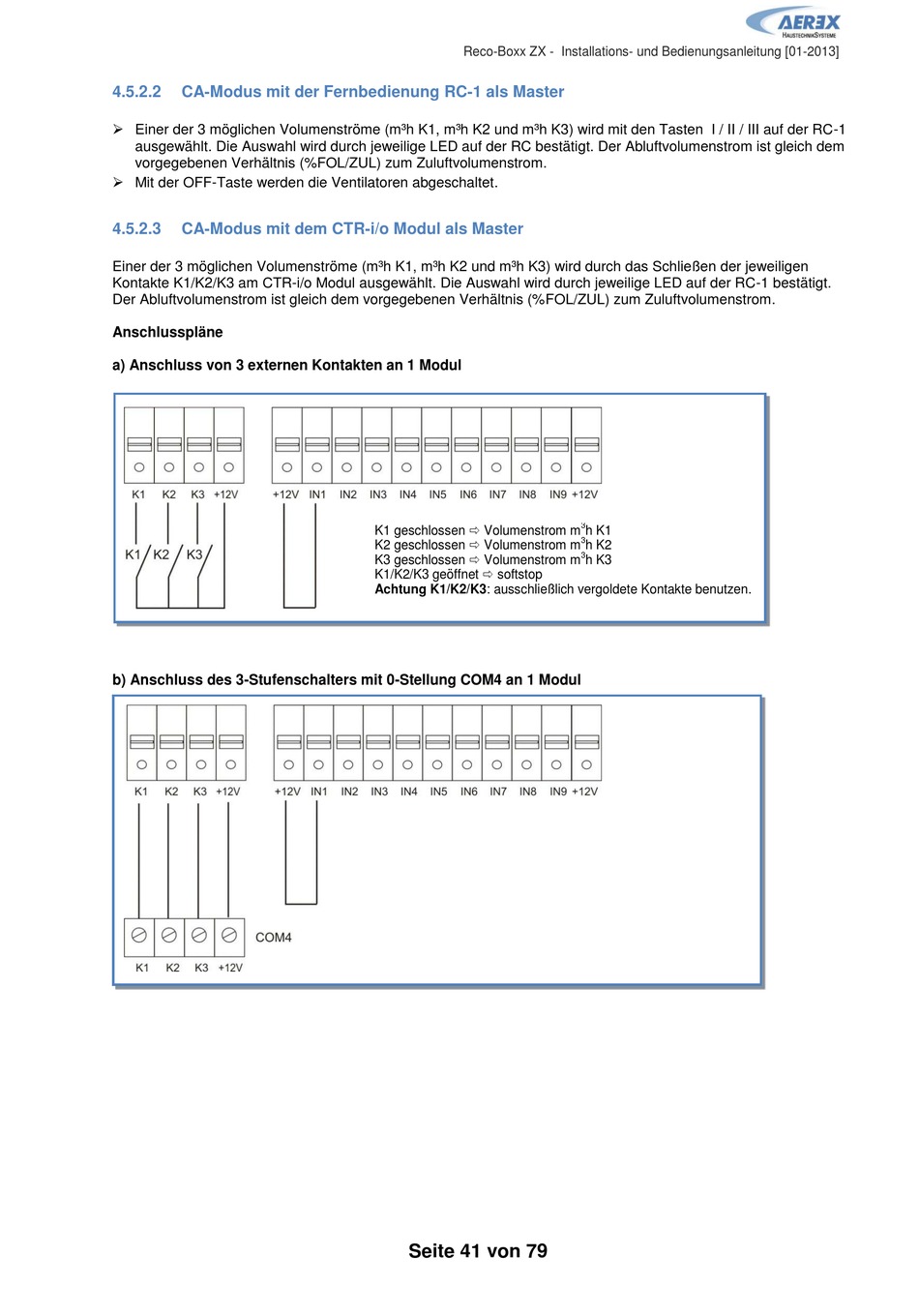

Anschlusspläne
a) Anschluss von 3 externen Kontakten an 1 Modul
b) Anschluss des 3-Stufenschalters mit 0-Stellung COM4 an 1 Modul
Reco-Boxx ZX - Installations- und Bedienungsanleitung [01-2013]
K1 geschlossen  Volumenstrom m
K2 geschlossen  Volumenstrom m
K3 geschlossen  Volumenstrom m
K1/K2/K3 geöffnet  softstop
Achtung K1/K2/K3: ausschließlich vergoldete Kontakte benutzen.
Seite 41 von 79
3
h K1
3
h K2
3
h K3
