4.3.3.2 LS-Modus mit der Fernbedienung RC-1 als Master

Der Volumenstrom ist eine Funktion eines 0-10V Signals, das an die Klemmen K2 und GND des CTR-i/o Moduls
angelegt wird. Der Zusammenhang zwischen Spannung und Volumenstrom ist linear. Der Abluftvolumenstrom ist
gleich dem vorgegebenen Wert [%FOL/ZUL] (ausgenommen, es werden 2 verschiedene 0-10V Signale für Zu- und
Abluft verwendet, siehe erweitertes Setup).
 Der Start / Stop der Ventilatoren wird mit den Tasten I/III und OFF vorgenommen.
 Der Drucksensor wird an die Klemmen K2 und GND des CTR-i/o Moduls gelegt.
 Durch Drücken der Taste III auf der RC-1 wird eine Volumenstromreduzierung (% on K3) aktiviert.

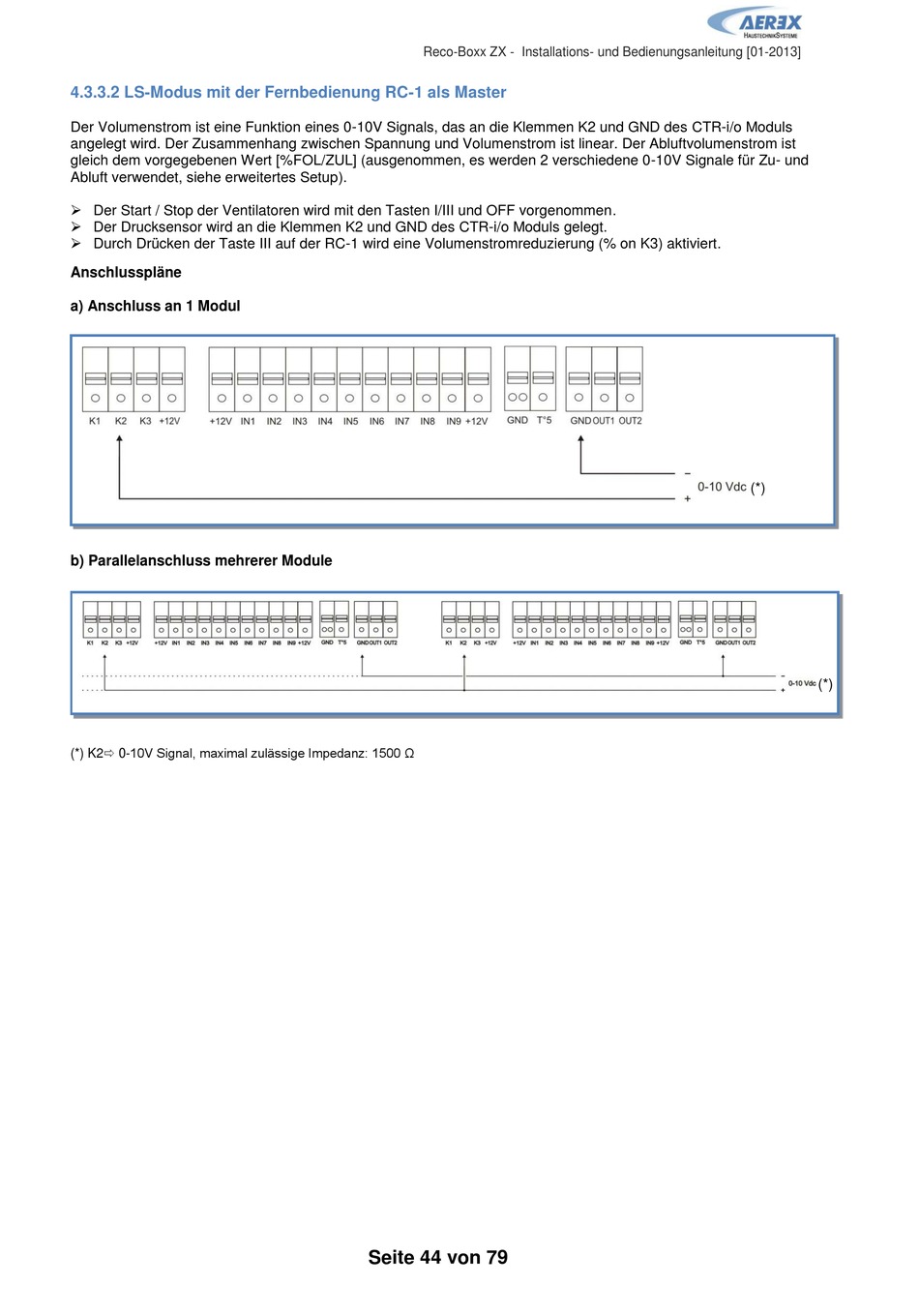

Anschlusspläne
a) Anschluss an 1 Modul
(*)
b) Parallelanschluss mehrerer Module
(*)
(*) K2 0-10V Signal, maximal zulässige Impedanz: 1500 Ω
