3.1.1

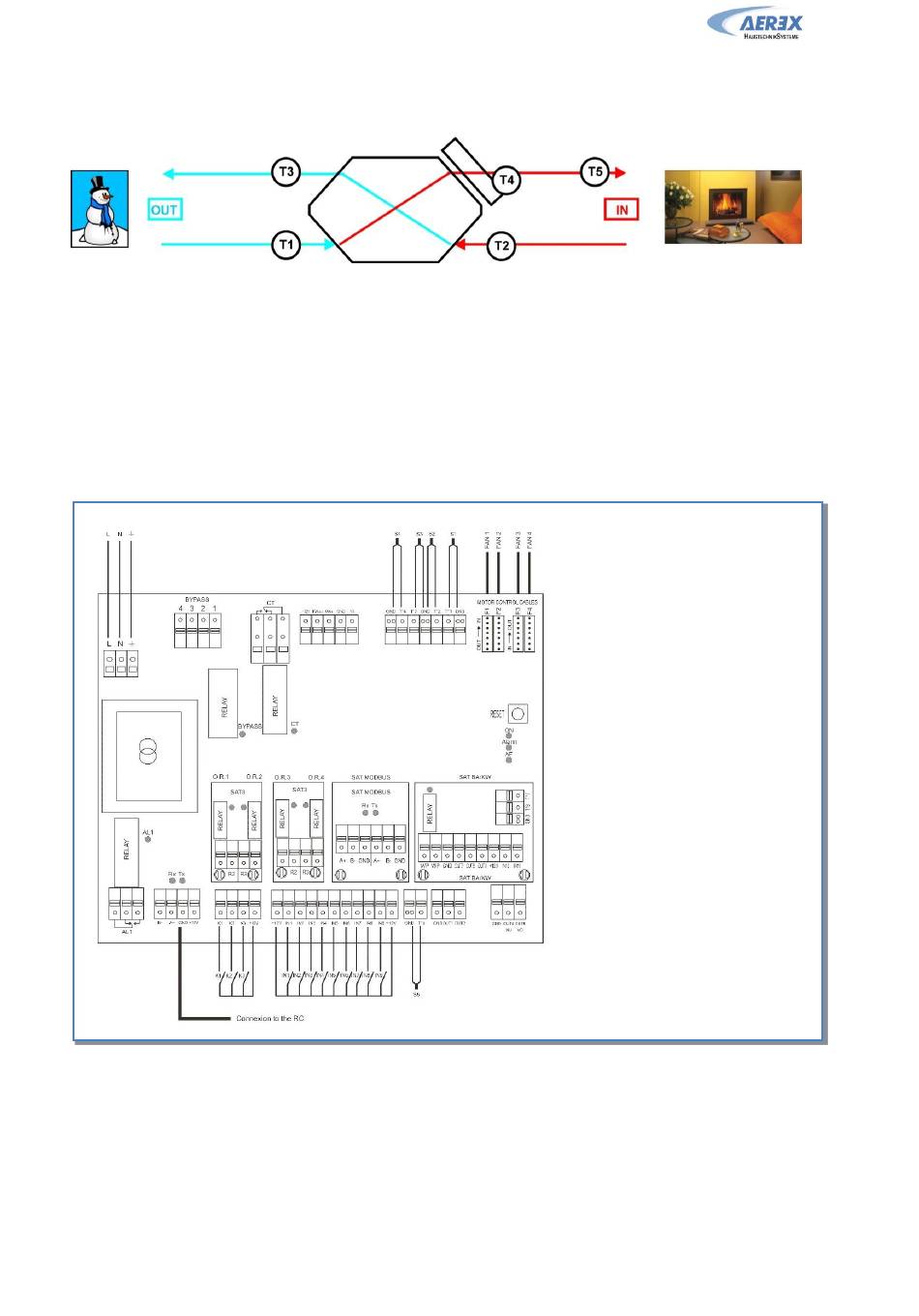

Positionsschema der Temperatursensoren T°:
Um eine leichtere Identifizierung der Temperatursensoren zu ermöglichen, werden 4 verschiedene
Leitungsfarben verwendet:
-
T1 : schwarz
-
T2 : weiß
-
T3 : blau
-
T4 & T5 : grün
3.1.2
Schaltplan auf der Deckelinnenseite des CTR-i/o-Moduls
Reco-Boxx ZX - Installations- und Bedienungsanleitung [01-2013]
WN
Seite 32 von 79
BYPASS:
Ausgang zum Bypassantrieb
(vorverdrahted)
CT:
Ausgang Motorabsperrklappen AUM / ABM
KWout:
Ausgang Elektro-Nacherhitzer [EN]
KWin:
Ausgang Elektro-Vorerhitzer [EV]
S1:
Temperatursensor Außenluft
S2:
Temperatursensor Abluft
S3:
Temperatursensor Fortluft
S4:
Temperatursensor PWW-Nacherhitzer und
Frostschutz
S5:
Temperatursensor Zuluft
Alarm-Relais (siehe "Alarme")
AL1:
B-/A+/GND/+12V = Anschlüsse für die
Fernbedienung RC-1
K1:
CA-Modus = m³/h K1
LS/CPs-Modus = Start / Stop
K2:
CA-Modus = m³/h K2
LS/CPs-Modus = 0-10V-Eingang
K3:
CA-Modus = m³/h K3
LS/CPs-Modus = % an K3
IN1:
Master-Auswahl
IN2:
dPA (Eingang für ext. Drucksensor)
IN3:
Feuer-Alarm
IN4:
Bypass
IN5:
Timer
IN6:
EIN/AUS Nacherhitzer
IN7:
EIN/AUS Zuluft bei Feuer-Alarm
IN8:
EIN/AUS Fortluft bei Feuer-Alarm
IN9:
Boost
OUT1 = 0-10 V – Ausgang (V/p)
OUT2 = 0-10 V – Ausgang (V/p)
O.R.1 (Ausgangsrelais 1-SAT3): Druck-Alarm
O.R.2 (Ausgangsrelais 2-SAT3): Ventilator AN/AUS
O.R.3 (Ausgangsrelais 3-SAT3): U-Pumpe AN/AUS
O.R.4 (Ausgangsrelais 4-SAT3): Bypass Status
