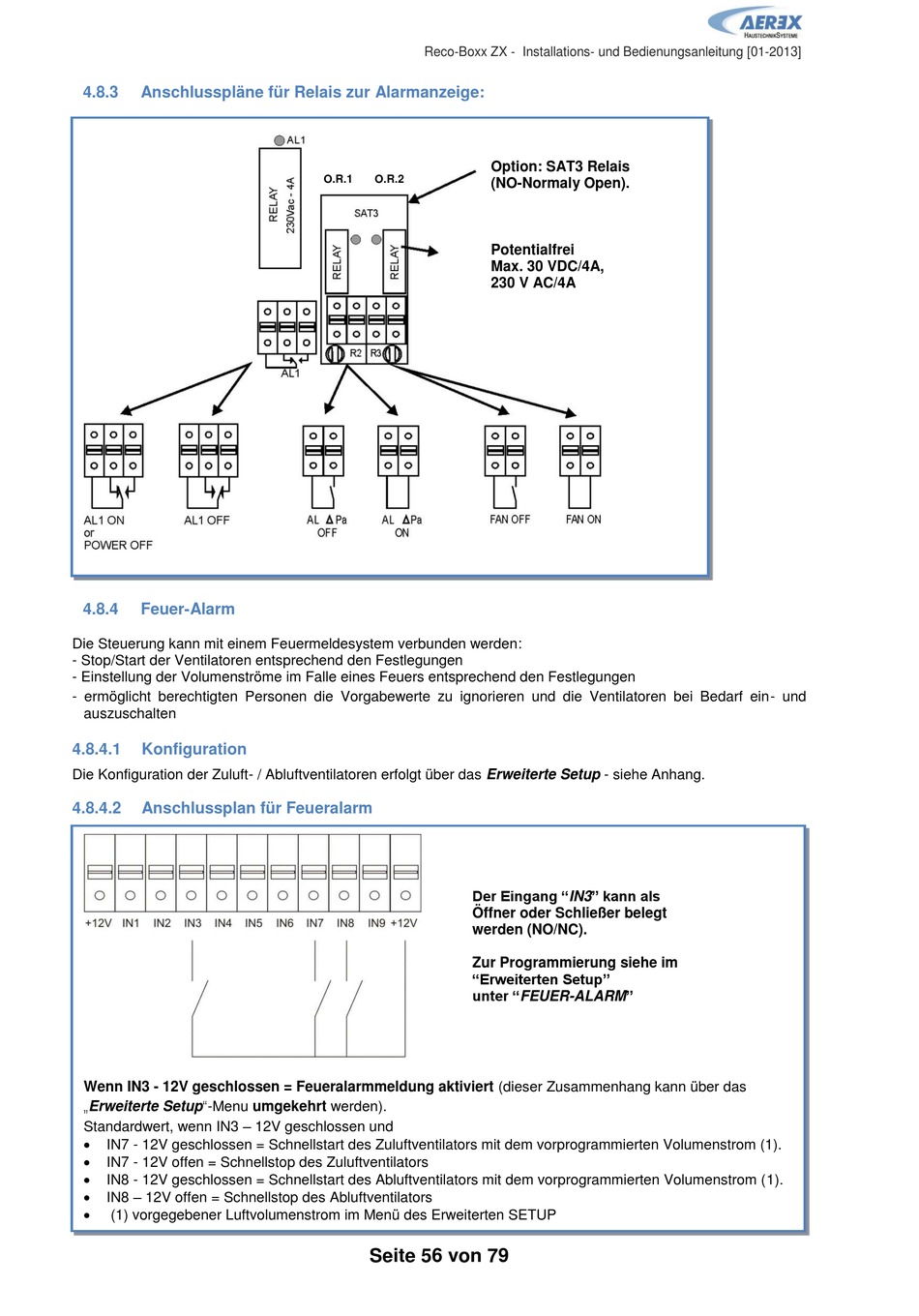

4.8.3 Anschlusspläne für Relais zur Alarmanzeige:
4.8.4

Feuer-Alarm

Die Steuerung kann mit einem Feuermeldesystem verbunden werden:
- Stop/Start der Ventilatoren entsprechend den Festlegungen
- Einstellung der Volumenströme im Falle eines Feuers entsprechend den Festlegungen
- ermöglicht berechtigten Personen die Vorgabewerte zu ignorieren und die Ventilatoren bei Bedarf ein- und
auszuschalten
4.8.4.1 Konfiguration
Die Konfiguration der Zuluft- / Abluftventilatoren erfolgt über das Erweiterte Setup - siehe Anhang.
4.8.4.2 Anschlussplan für Feueralarm
Wenn IN3 - 12V geschlossen = Feueralarmmeldung aktiviert (dieser Zusammenhang kann über das
„Erweiterte Setup"-Menu umgekehrt werden).
Standardwert, wenn IN3 – 12V geschlossen und

IN7 - 12V geschlossen = Schnellstart des Zuluftventilators mit dem vorprogrammierten Volumenstrom (1).

IN7 - 12V offen = Schnellstop des Zuluftventilators

IN8 - 12V geschlossen = Schnellstart des Abluftventilators mit dem vorprogrammierten Volumenstrom (1).

IN8 – 12V offen = Schnellstop des Abluftventilators

(1) vorgegebener Luftvolumenstrom im Menü des Erweiterten SETUP
Reco-Boxx ZX - Installations- und Bedienungsanleitung [01-2013]
Option: SAT3 Relais
O.R.1 O.R.2
(NO-Normaly Open).
Potentialfrei
Max. 30 VDC/4A,
230 V AC/4A
Der Eingang "IN3" kann als
Öffner oder Schließer belegt
werden (NO/NC).
Zur Programmierung siehe im
"Erweiterten Setup"
unter "FEUER-ALARM"
Seite 56 von 79
