4.5.3.2

LS-Modus mit CTR-i/o Modul als Master

Der Volumenstrom ist eine Funktion eines 0-10V Signals, das an die Klemmen K2 und GND des CTR-i/o Moduls
angelegt wird. Der Zusammenhang zwischen Spannung und Volumenstrom ist linear. Der Abluftvolumenstrom ist
gleich dem vorgegebenen Wert [%FOL/ZUL] (ausgenommen, es werden 2 verschiedene 0-10V Signale für Zu- und
Abluft verwendet, siehe erweitertes Setup).
 Der Start / Stop der Ventilatoren erfolgt über den Kontakt K1 am CTR-i/o Modul.
 Der Drucksensor wird an die Klemmen K2 und GND des CTR-i/o Moduls gelegt.
 Über den Kontakt K3 des CTR-i/o Moduls wird eine Volumenstromreduzierung (% on K3) aktiviert.

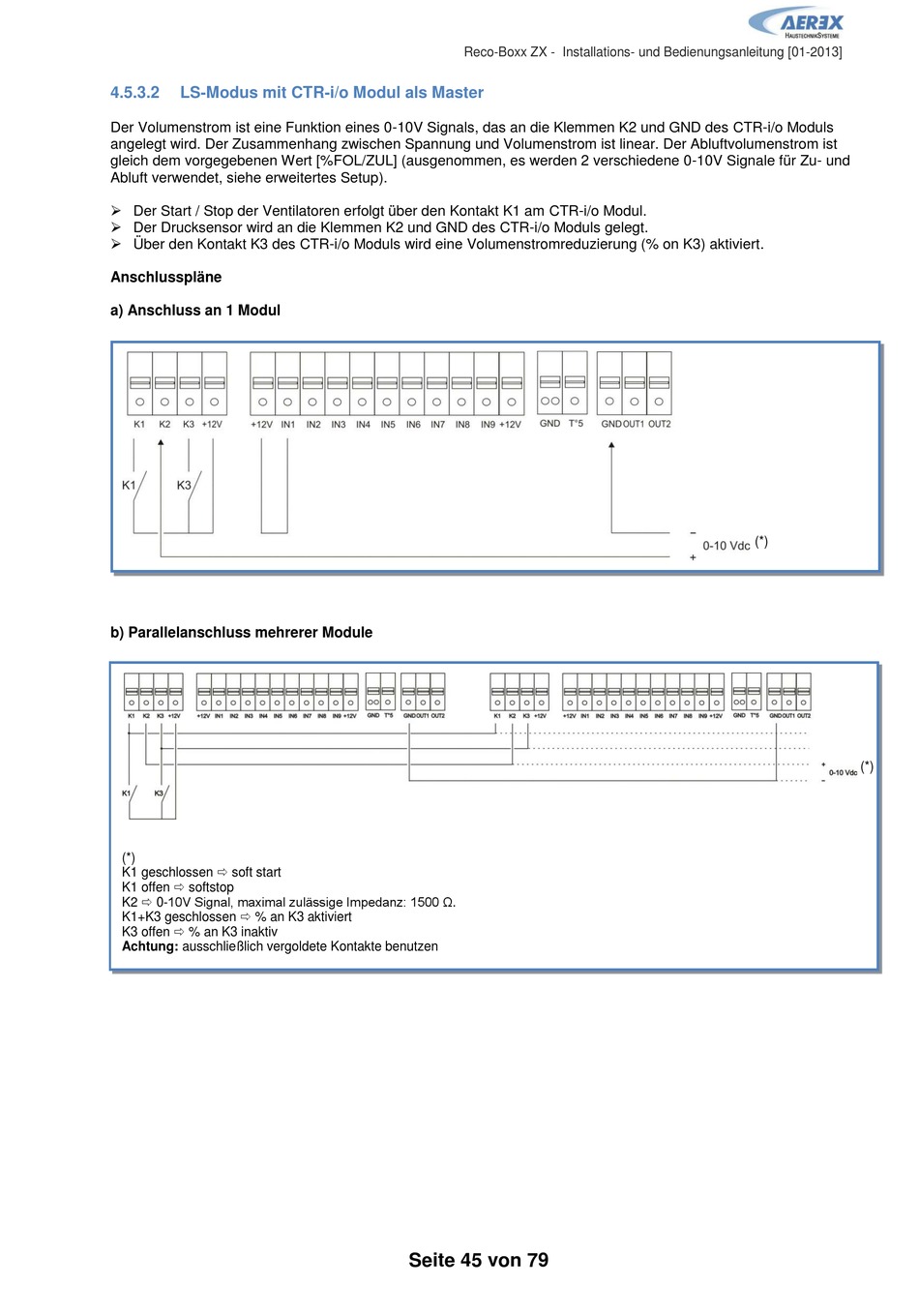

Anschlusspläne
a) Anschluss an 1 Modul
b) Parallelanschluss mehrerer Module
(*)
K1 geschlossen  soft start
K1 offen  softstop
K2  0-10V Signal, maximal zulässige Impedanz: 1500 Ω.
K1+K3 geschlossen  % an K3 aktiviert
K3 offen  % an K3 inaktiv
Achtung: ausschließlich vergoldete Kontakte benutzen
