Anschlüsse in der Nutzlastbucht
RS232 1 & 2
Anschlusstyp
Verwendung
HINWEIS: Die Anschlüsse in der oberen Reihe des hinteren Anschlussmoduls oben passen zu den
Buchsen der Serie Molex Mini-Fit Jr™ 5557.
Anschluss
LIGHTS
(Signalsäule)
HINWEIS: Die folgenden vier Funktionen sind Kontakte am Anschluss der
Benutzerschnittstelle.
Bremslöser
EIN
AUS
66
DB9M
Port 1 und 2, allgemeine Verwendung
Kontaktnr.
1, 4, 6, 9
Keine Verbindung
2
RS232_USR#_RXD
3
RS232_USR#_TXD
5
GND
7
RS232_USR#_RTS
8
RS232_USR#_CTS
Hinteres LD-Plattformmodul oben

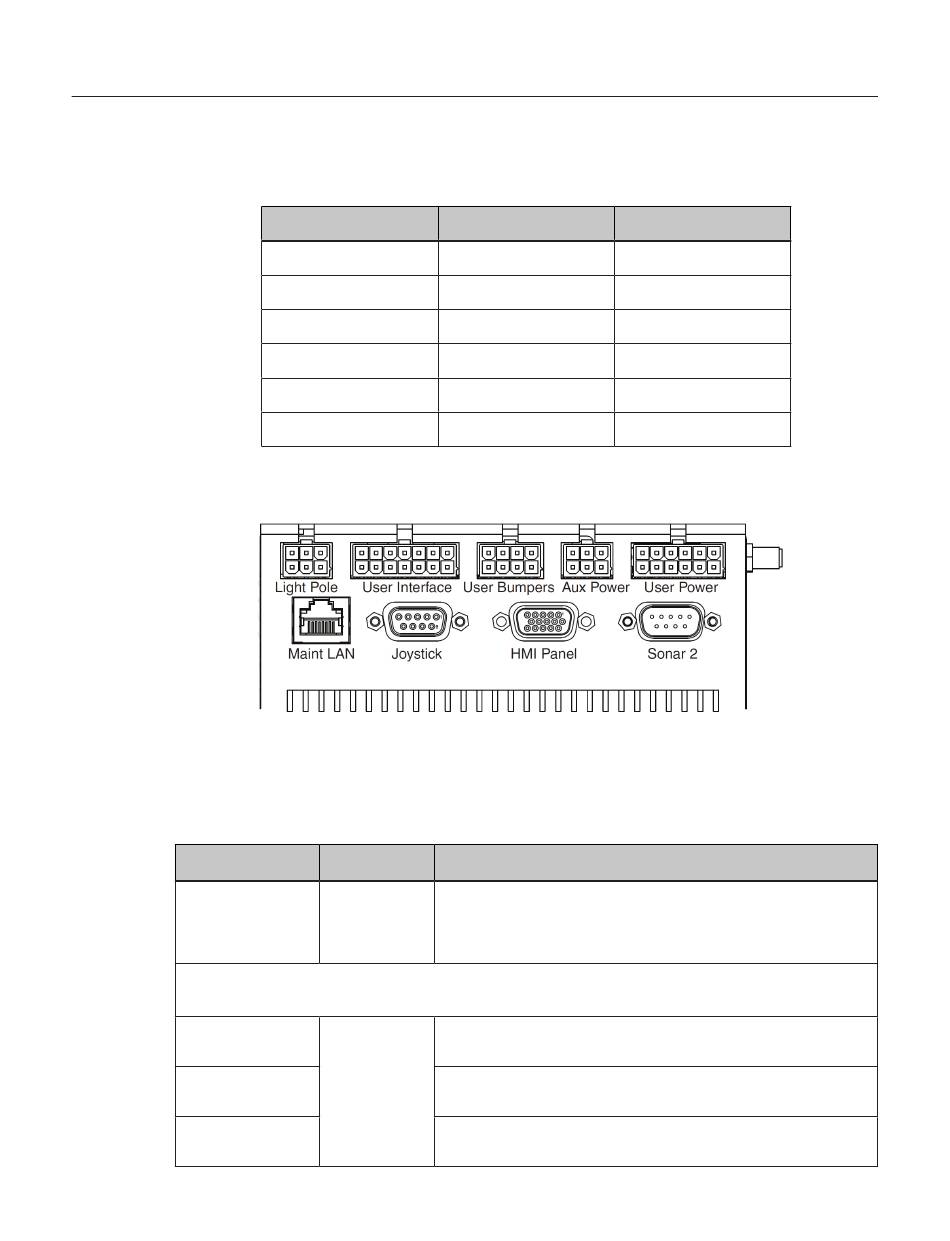

Abbildung 6-5. Hinteres Anschlussmodul oben
Typ
Mini-Fit 2 x 3
Verbindung zu einem mitgelieferten Splitter, der einen
Summer per Standardkonfiguration versorgt und die
Spannung für eine anwenderseitige Signalsäule mit
3 LEDs liefert.
Mini-Fit 2 x 7
Kontakte für anwenderseitiges Lösen der Bremse
Kontakte für anwenderseitige Einschalttaste (gleiche
Funktion wie am Bedienfeld)
Kontakte für anwenderseitige Ausschalttaste (gleiche
Funktion wie am Bedienfeld)
LD Plattform OEM Betriebsanleitung
Bezeichnung
Beschreibung
Hinweise
#=1 oder 2
#=1 oder 2
#=1 oder 2
#=1 oder 2
11970-000 Rev. J
