Die Räder/Reifen sind nicht vom Anwender zu warten. Wenn die Reifen verschlissen oder
gesprungen sind, wenden Sie sich an Ihren lokalen Omron-Support.

Antriebsbaugruppen

Die Plattformantriebe sind austauschbar. Dabei werden Antriebsmotor, Getriebe, Drehgeber und
Rad/Reifen ausgetauscht.
Ausbau
1. Entfernen Sie die innere Rückverkleidung.
2. Entsperren und öffnen Sie die Akkufachklappe an der Rückseite der Plattform.
Die Akkufachklappe kann verriegelt werden. Möglicherweise müssen Sie sie vor dem Öffnen
entriegeln.
3. Klemmen Sie den Akku ab, indem Sie die beiden Kabel an der Rückseite des Akkus ausstecken.
4. Heben Sie die Seitenverkleidung dort, wo Sie die Antriebsbaugruppe tauschen möchten, etwas
von der Plattform ab. Siehe Aus- und Einbau der Verkleidungen auf Seite 123. Das Kabel der
Kreisleuchtenplatine bleibt angeschlossen.
5. Trennen Sie das Kabel von der Kreisleuchtenplatine, sodass sich die Seitenverkleidung
vollständig von der Plattform lösen lässt.
Dadurch wird die Antriebsbaugruppe freigelegt.
6. Heben Sie das Antriebsrad an, und drücken Sie die Federn zusammen, bis Sie einen Stift mit
6x10 mm in das Loch auf der Rückseite der Baugruppe stecken können (auf jeder Seite befindet
sich ein Loch). Dadurch werden die Federn zusammengedrückt (das Rad befindet sich in der
oberen Position), und der Ausbau wird erleichtert. Wenn Sie beim Auspacken der Plattform
einen Radbolzen aufbewahrt haben, können Sie ihn dafür verwenden. Auch eine Schraube
M5x10 ist geeignet.
11970-000 Rev. J

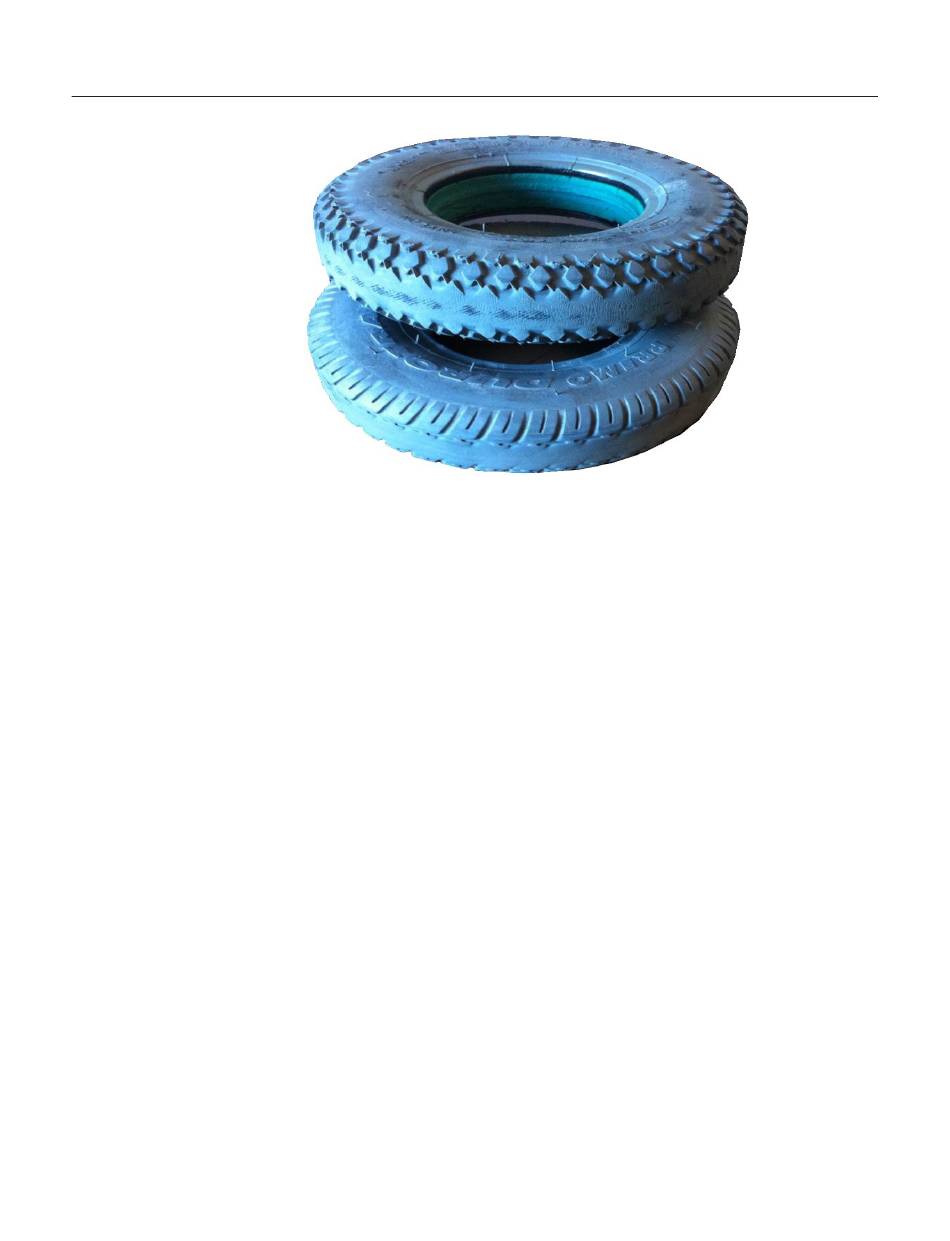

Abbildung 8-10. Beispiele für Reifenverschleiß
