5.2.3 Einrichten der Abstände zwischen den Druckeinheiten
Für die richtige Positionierung des Druckbildes müssen die Abstände zwischen den einzelnen
Druckeinheiten im Druckermenü eingegeben werden.
•
Messen Sie den Abstand zwischen Druckeinheit 1 und Druckeinheit 2. Messen Sie den
Abstand vom vorderen Rand der Montageschiene von Druckeinheit 1 bis zum
vorderen Rand der Montageschiene von Druckeinheit 2. In Abbildung 23 wird
veranschaulicht, wie der Abstand gemessen wird.
•
In Abhängigkeit von der Anzahl der Druckeinheiten in Ihrer Konfiguration, müssen Sie
den Abstand zwischen Druckeinheit 2 und Druckeinheit 3 sowie den Abstand zwischen
Druckeinheit 3 und Druckeinheit 4 messen.
•
Geben Sie die gemessenen Werte im Druckermenü ein:
DRUCKER KONFIG. > ABSTAENDE > ABST. U1-U2(entsprechend

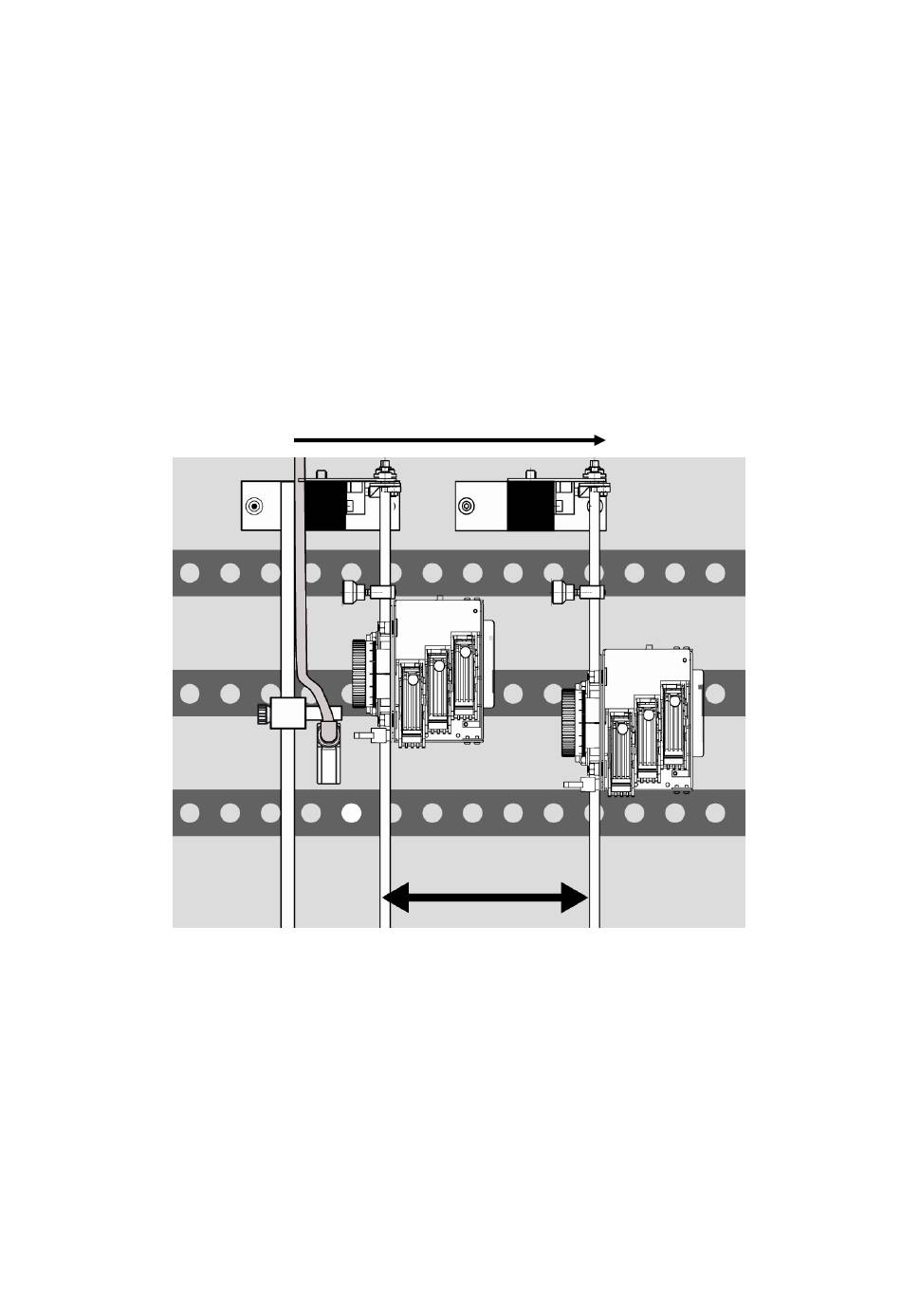

Abbildung 23: Messen des Abstands zwischen Druckeinheiten
Pos: 70 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-Orbit/5.6_Ü3_How to setup the paper sensor (TOF) sensor @ 2\mod_1266335842391_21372.doc @ 22507 @ 3
Bedienungsanleitung Version 3.1
)
Ux-Uy
