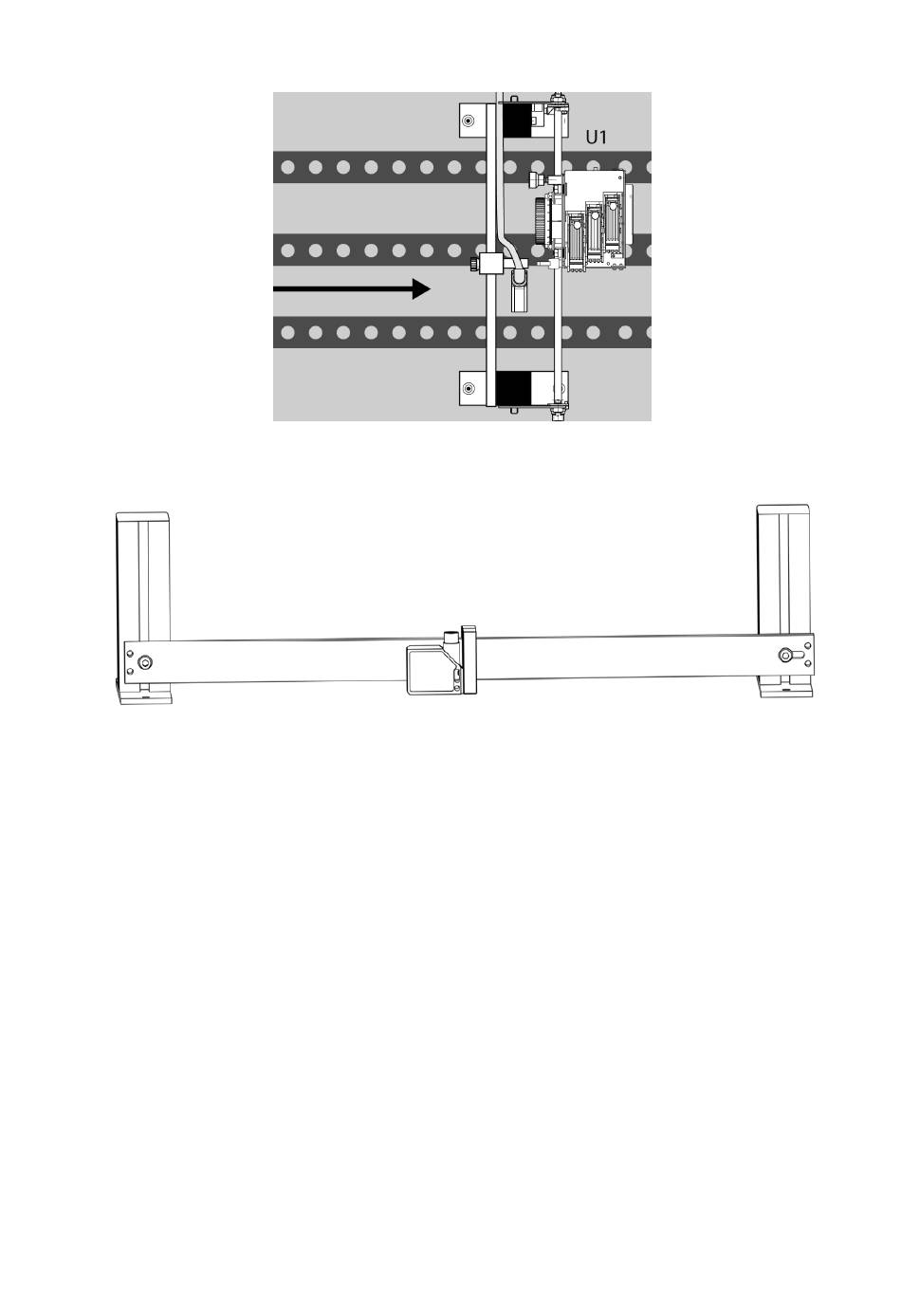

Abbildung 11: Papiersensor auf Montageschienen und -profilen
Pos: 35 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-Orbit/3.3.4_Ü3_How to mount the encoder wheel_AS-Orbit_ONLY_619 @ 2\mod_1266246608743_21372.doc @ 22495 @ 3
3.4.5 Montieren des Encoderrades
Das Encoderrad misst die Bewegung des Transportsystems. Eine genaue Anbringung des
Encoderrades ist für eine gute Druckqualität entscheidend. Vergewissern Sie sich, dass Sie
die folgenden Richtlinien beim Montieren des Encoderrades befolgen:
•
Befestigen Sie die Halterung des Encoderrades nach Möglichkeit an einem der
Druckeinheitenprofile (siehe Abbildung 12).
•
Montieren Sie das Encoderrad, damit sich das Rad entgegen dem Uhrzeigersinn dreht,
wie in Abbildung 13 veranschaulicht.
•
Das Encoderrad muss so installiert werden, dass es ungehindert auf dem
Transportband laufen kann (B in Abbildung 14).
•
Das Encoderrad muss ohne Verzögerung betrieben werden können.
•
Das Encoderrad sollte so nahe wie möglich an der ersten Druckeinheit installiert
werden.
•
Das Encoderrad sollte auf demselben Transportbandgerät wie die Druckeinheiten
installiert werden (A in Abbildung 14).
Bedienungsanleitung Version 3.1
Abbildung 10: Montieren des Papiersensors
27
