Encoderrad
Druckmedium
Transportrichtung

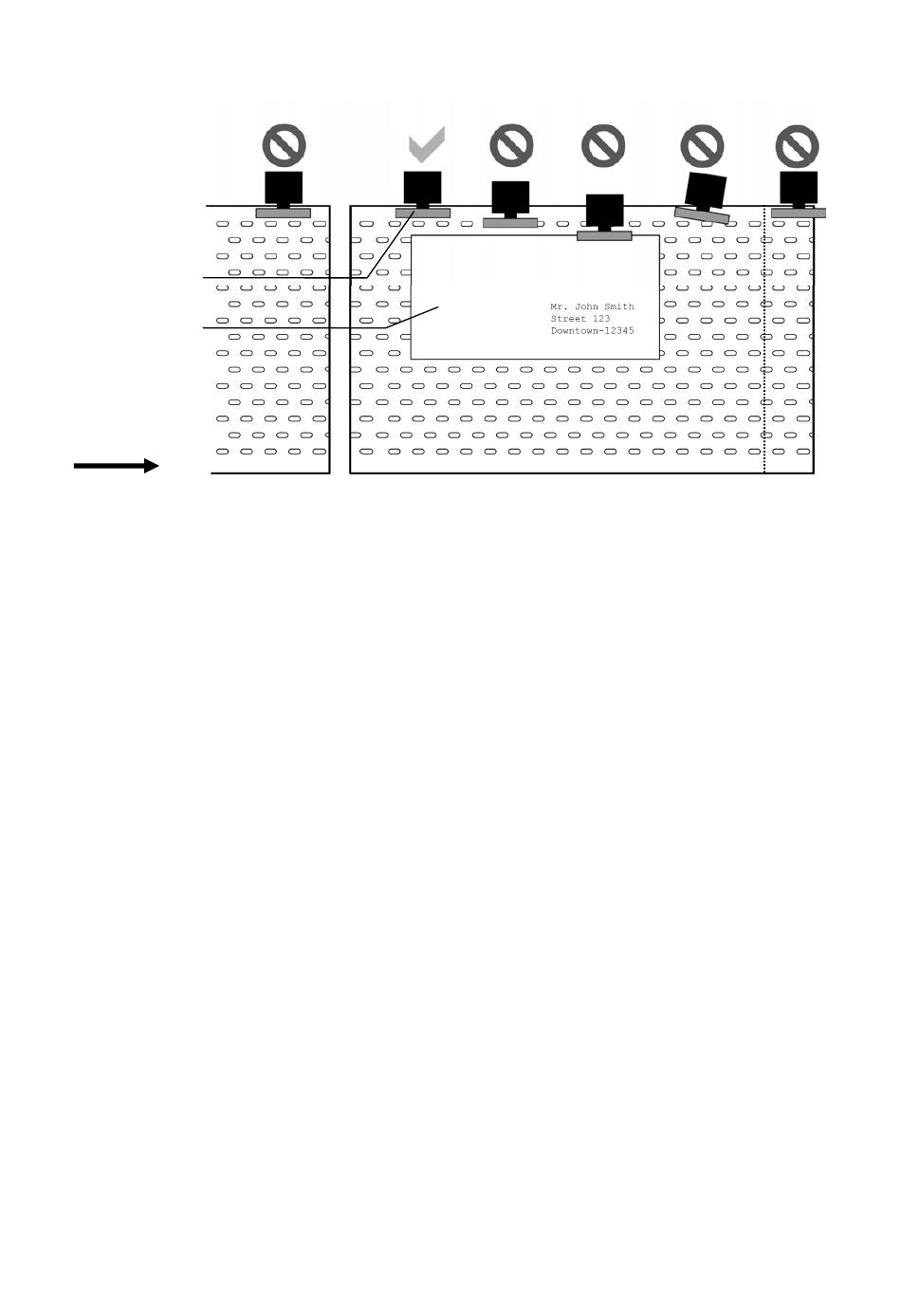

Abbildung 14: Position des Encoderrades auf dem Band (schematisch)
Pos: 36 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-Orbit/3.3.5_Ü3_How to install the control unit_AS-Orbit @ 2\mod_1266246678563_21372.doc @ 22496 @ 3
3.4.6 Positionieren der Steuereinheit
Die Steuereinheit der AS-Orbit bietet dem Bediener eine Benutzeroberfläche (das
Bedienfeld) zum Konfigurieren des Drucksystems und umfasst alle Schnittstellen für
Stromversorgung, Druckeinheiten, Druckdaten, externe Geräte, Notfallsystem sowie
Signalein-
und
-ausgaben.
Anforderungen erfüllen:
•
Die Steuereinheit muss in der Nähe der Druckeinheit(en) positioniert werden (<<
1.000 mm). Dies liegt an der Länge des SCSI-3-Kabels, das die Steuereinheit und die
Druckeinheit(en) miteinander verbindet.
•
Die Vorderseite mit der Anzeige muss für den Bediener leicht zugänglich sein.
•
Der Ein-/Ausschalter auf der Rückseite muss für den Bediener erreichbar sein.
•
Hinter der Steuereinheit muss für die Kabel 150 mm Platz gelassen werden.
•
Es wird ein Gestell bereitgestellt, um die Steuereinheit über den Druckeinheiten zu
positionieren.
•
Der Aufstellort muss für das Gewicht der Steuereinheit (13 kg) sowie für das
zusätzliche Gewicht eines darauf positionierten Monitors oder Laptops ausgelegt sein.
•
Die Steuereinheit muss gesichert werden, damit sie nicht herunterfällt.
30
A
B
Der
Aufstellort
C
D
der
Steuereinheit
Bedienungsanleitung Version 3.1
E
F
sollte
die
folgenden
