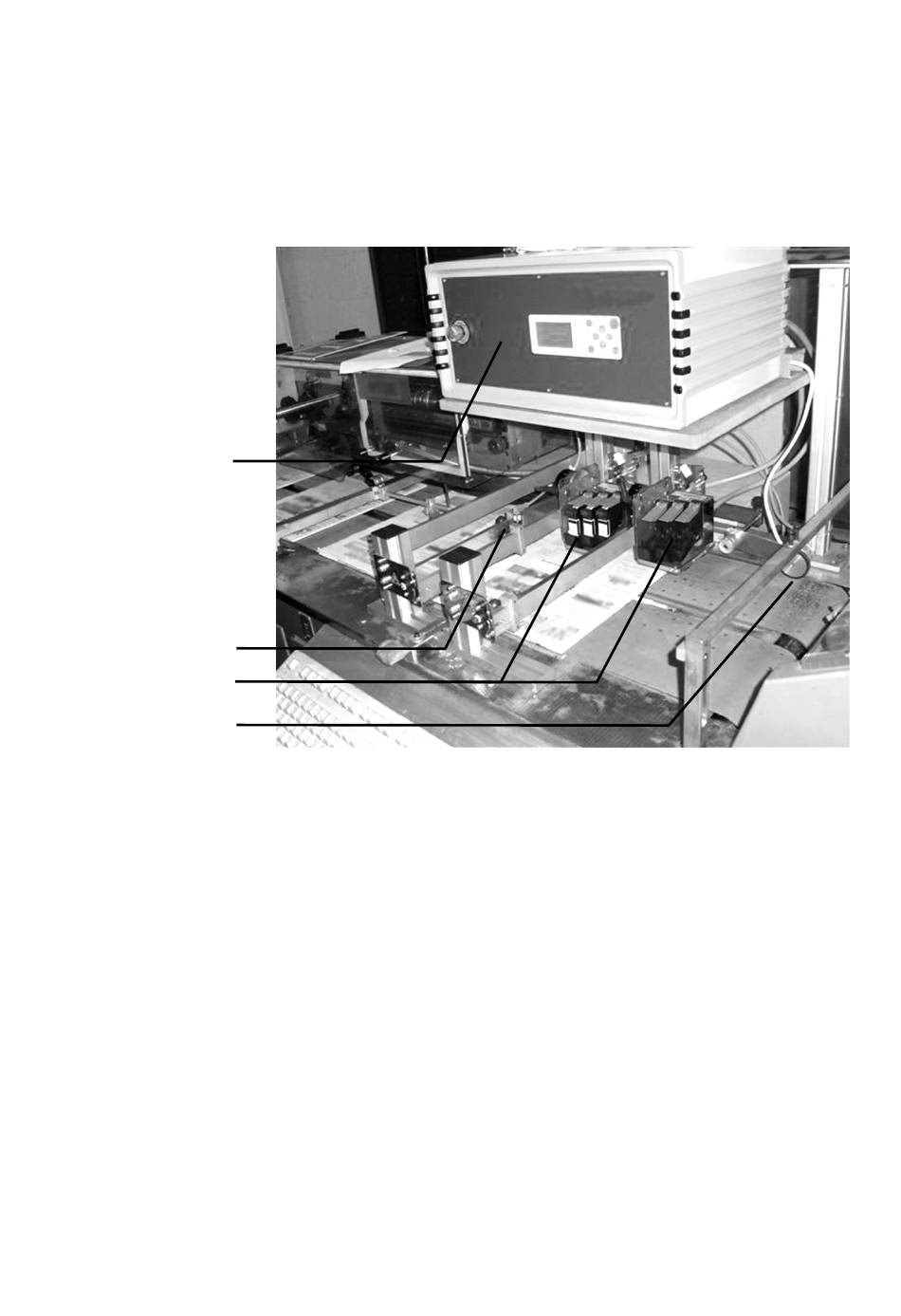

Abbildung 5 zeigt eine Beispielinstallation der Quadient AS-Orbit.
Auf Seite 222 weitere Beispielanwendungen und die entsprechenden Einstellungen
angezeigt, die am AS-Orbit vorgenommen werden müssen.
Steuereinheit
Papiersensor
(S
fü
Druckeinheit
Encoderrad
Pos: 31 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-Orbit/3.3.1_Ü3_Place of installation_AS-Orbit @ 2\mod_1266246275251_21372.doc @ 22492 @ 3
3.4.1 Aufstellort
Der Aufstellort des AS-Orbit innerhalb einer Produktionsstraße sollte die folgenden
Anforderungen erfüllen:
•
Ausreichend freier Platz, um die Steuereinheit, alle Druckeinheiten, den Papiersensor
(Sensor für Blattanfang) und das Encoderrad unterzubringen. Ausführliche
Informationen zu den einzelnen Komponenten finden Sie in den folgenden Kapiteln.
•
Der Aufstellort sollte ein gerader und ebener Bereich des Transportsystems sein.
•
Der Aufstellort sollte für den Bediener leicht zugänglich sein.
•
Maschinenkomponenten, an denen der AS-Orbit montiert wird, müssen vibrationsfrei
sein.
•
Am Aufstellort darf keine Hitze abgestrahlt werden (z.B. durch einen Trockner oder
einen Schrumpftunnel).
Pos: 32 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-Orbit/3.1.x_Determening the transport direction @ 2\mod_1266927694422_21372.doc @ 22532 @ 3
Bedienungsanleitung Version 3.1
Abbildung 5: Beispielinstallation
21
