Anpassen der
Druckeinheiten
für die
Transportrichtung
von rechts nach
links

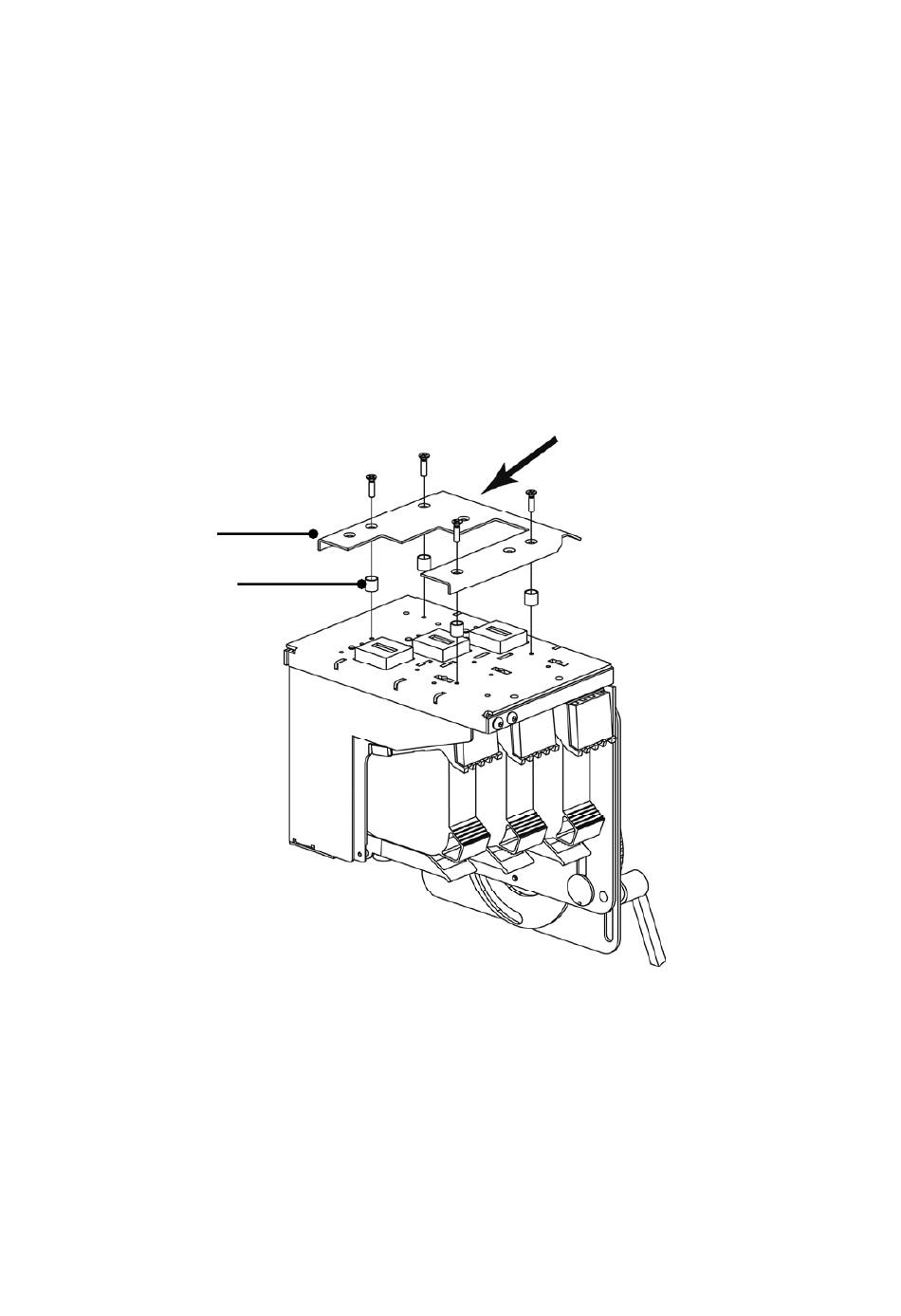

Distanzplatte
Abstandshülse
Abbildung 6: Ändern der Transportrichtung für eine Druckeinheit
Pos: 33 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-Orbit/3.3.2_Ü3_How to install the print unit(s)_AS-Orbit @ 2\mod_1266246377185_21372.doc @ 22493 @ 3
3.4.3 Montieren der Druckeinheit(en)
In Abhängigkeit von der Konfiguration unterstützt der AS-Orbit bis zu vier Druckeinheiten.
Jede Druckeinheit ist mit drei Tintenpatronen bestückt. Die drei Patronen ergeben einen
Druckbereich von 38 mm pro Druckeinheit. Eine Beispielinstallation mit vier Druckeinheiten
und einer Transportrichtung von links nach rechts sehen Sie in Abbildung 7. Die Anbringung
jeder dieser Druckeinheiten sollte die folgenden Anforderungen erfüllen:
Bedienungsanleitung Version 3.1
•
Stellen Sie sicher, dass der Drucker ausgeschaltet ist.
•
Schwenken Sie die Druckeinheit hoch.
•
Demontieren Sie die Distanzplatte vorsichtig. Achten Sie
darauf, dass keine der Abstandshülsen verloren geht.
•
Drehen Sie die Platte um 180°, sodass sich die Neigungsseite
der Platte auf der Seite befindet, von der das Material in den
Drucker gelangt.
•
Bringen Sie die Platte wieder an.
•
Legen Sie für die Transportrichtung
TRANSPORTRICHTUNG), wenn Sie dazu in Kapitel 5.2.1 auf Seite
50 aufgefordert werden.
fest (im Menü
R->L
Transportrichtung
23
