ABSTAENDE
Im Menü ABSTAENDE werden die physischen Abstände zwischen den einzelnen Komponenten
des Drucksystems eingestellt.
Pos: 81.24 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_1206_DIST.FD-TOF_AS-2060/Orbit/OrbitBase @ 0\mod_1254749918717_21372.doc @ 21675 @
ABST. FD-LS
Hier
können
sie
Druckguterkennung am Drucker (Lichtschranke LS) einstellen (mm/inch). Eine korrekte
Einstellung des Abstands ist notwendig für eine genau Start/Stopp Kontrolle eines
angeschlossenen Anlegers.
Die maximal einstellbare Distanz beträgt:
Standardwert:
410 mm / 16.1"
Pos: 81.25 /Bedienungsanleitungen/Geräte spezifisch/Drucker/Menüpunkte Drucker/Ü3/Ü4/Ü3_1207_DIST.TOF-U1 @ 0\mod_1254749915826_21372.doc @ 21674 @
ABST. LS-U1
Hier können sie den Abstand zwischen der Druckguterkennung am Drucker (Lichtschranke
LS / TOF) und der ersten Druckeinheit einstellen (mm/inch). (
um eine exakte horizontale Ausrichtung des Druckbildes über alle Patronen zu erhalten. Ein
Falsch eingestellter Wert kann zu Abweichungen zwischen der Druckbildpositionierung in der
Software Anwendung und dem Ausdruck führen.
Die maximal einstellbare Distanz beträgt:
Standardwert:
90.1 mm / 3.55"
•
Messen sie den Abstand zwischen der Lichtschranke und der Mitte der ersten Patrone
der ersten Druckeinheit wie in Abbildung 29 (LS DIST) gezeigt.

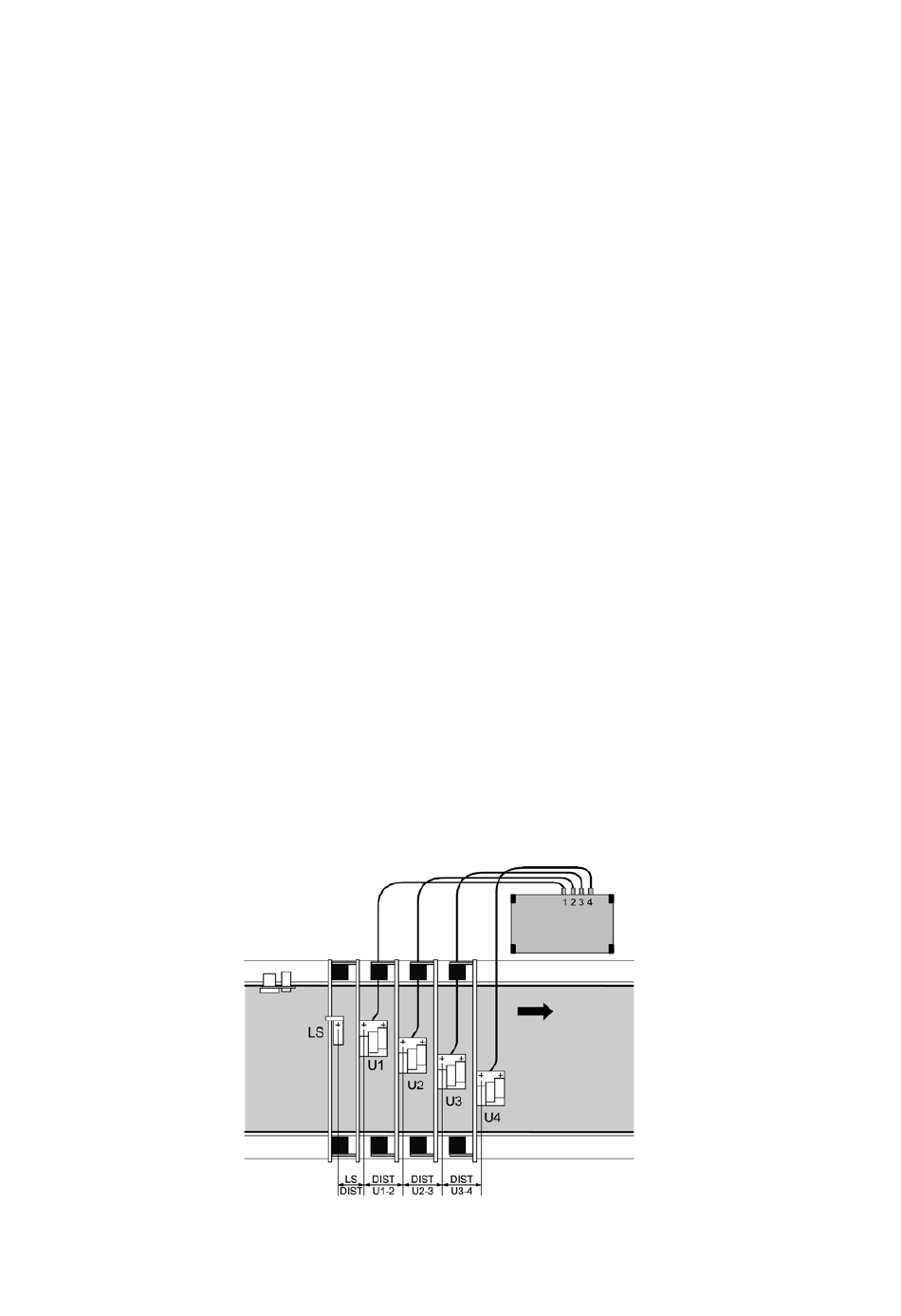

Abbildung 29: Abstände zwischen der Lichtschranke (LS) und U1-U4
76
den
Abstand
zwischen
dem
Anleger
1200 mm / 47.9"
200.9 mm / 7,99"
Bedienungsanleitung Version 3.1
(Feeder
FD)
und
.
). Diese Wert ist wichtig
U1
.
der
