Justieren der
Papierzuführungsrampe
und der Führung
Winkel der Papierzuführungsrampe

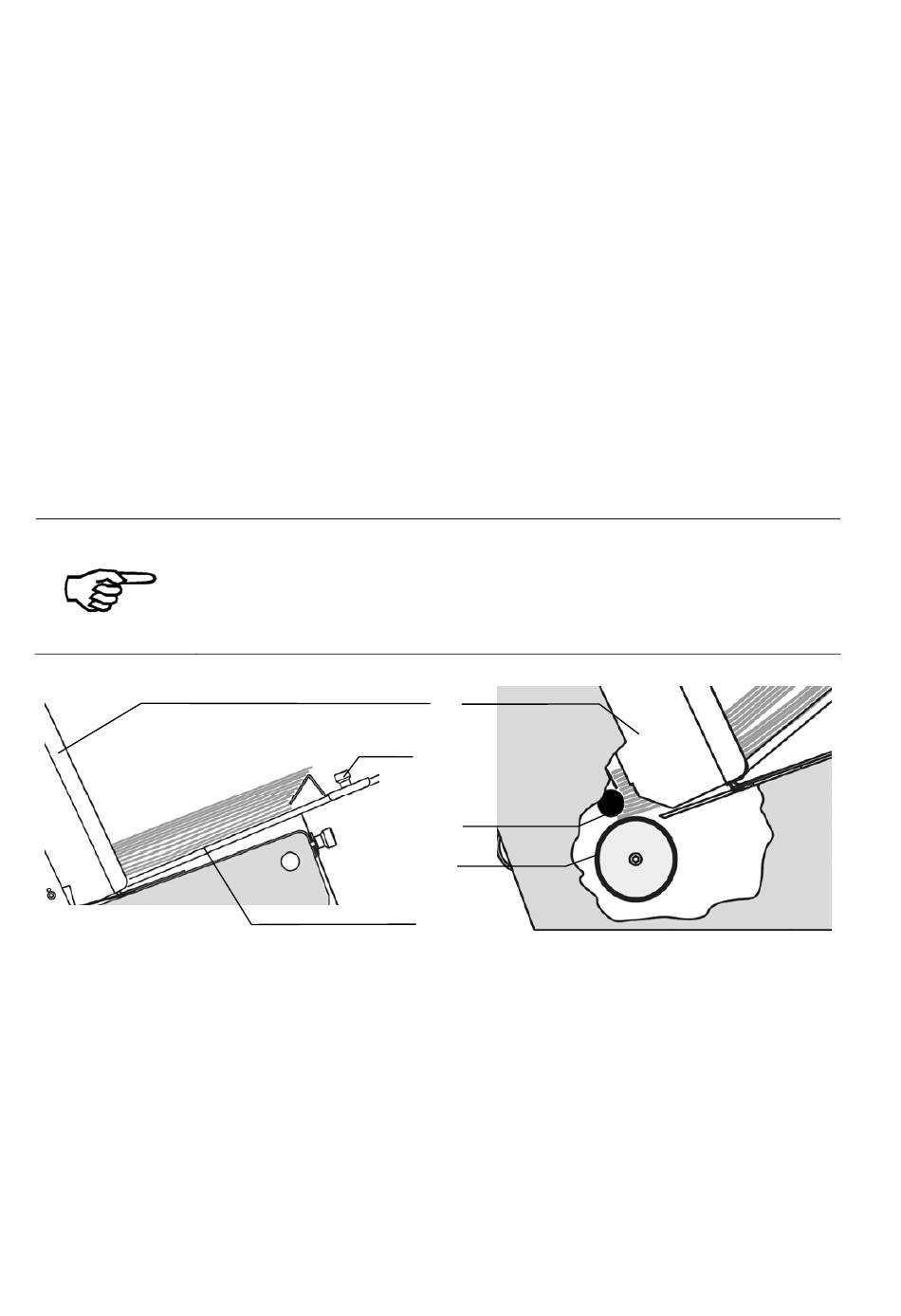

Abbildung 99: Justieren der
Papierzuführungsrampe
und der Führung (Seitenansicht)
230
Bringen Sie die Zuführungsrampe (F5) in eine niedrige und
mittige Position. Legen Sie einen kleinen Papierstapel ein, wie
in Abbildung 99 gezeigt.
• Lösen Sie die Befestigungsschraube der Führung (F6),
die an der Papierführungsrampe angebracht ist. Heben
Sie die Papierführungsrampe an, bis sie sich im
geeigneten Winkel befindet (siehe Hinweis unten), und
befestigen Sie sie.
• Justieren Sie die Führung (F6), wie in Abbildung 99
dargestellt. Die untersten zwei oder drei Exemplare des
Materials sollten lose aus dem Stapel fallen, sodass sie
mühelos von den Zuführungsrollen erfasst werden
können.
• Ziehen Sie die Befestigungsschrauben der Führung an.
Der optimale Winkel hängt von der Breite des Materials ab, das das
Gerät durchläuft:
flexibles Material, kleine Breite
inflexibles Material, große Breite
= steiler Winkel
= flacher Winkel
F7
F6
F8
F9
F5
Abbildung 100: Den Stapel mit
ausgefächertem Material füllen
(Seitenansicht)
Bedienungsanleitung Version 3.1
