4.4 Anschlüsse
Pos: 55 /Bedienungsanleitungen/Geräte spezifisch/Drucker/AS-Orbit/4.6a_Ü3_Anschlüsse_AS-Orbit_ONLY_619 @ 2\mod_1269851326572_21372.doc @ 22686 @
1 2
12 13 14 15
10 11
1 F635 / 2700
Anschluss (Start/Stopp) für einen
Streamfeeder 2700 oder einen
RENA Dreamfeeder mit einer vor
2007 veröffentlichten Version
(max. 100mA)
2 18 F
Anschluss (Start/Stopp) für einen
FBM 18 F Feeder
(max. 42V / 500mA)
3 AF 500
Anschluss (Start/Stopp) für eine
AF 500 (max. 42V / 500mA)
4 AUX
Zuführungsanschluss (Start/Stopp)
(max. 42V / 500mA)
5 Relais 1/2
Relaisausgänge zum Steuern
externer Geräte (z. B.
46
3 4 5 6
16 17

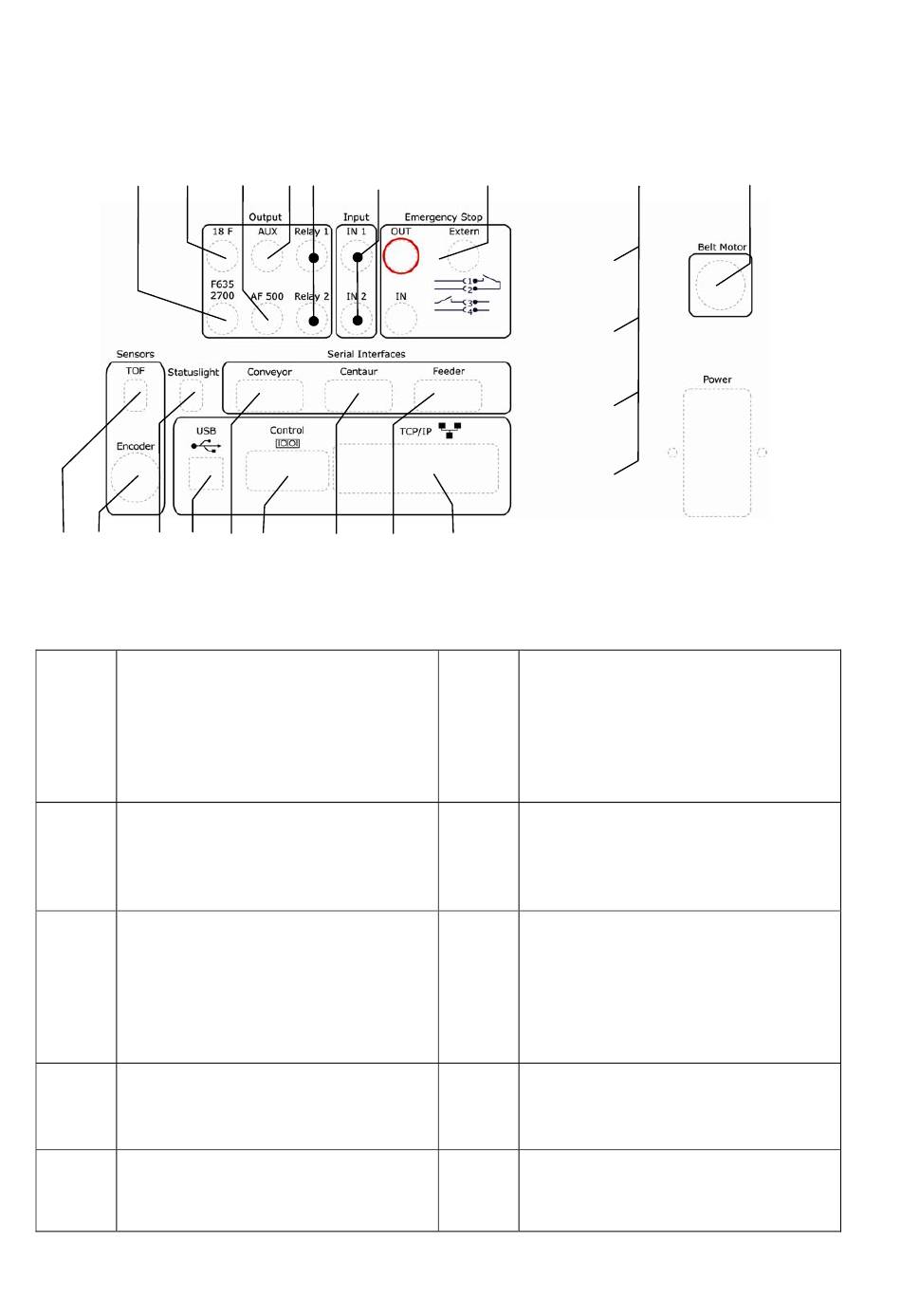

Abbildung 19: Schnittstellen an der Steuereinheit

7
18
10 TOF
Anschluss für den Papiersensor
(Blattanfang = Top of form)
11 Encoder
Anschluss für das Encoderrad
12 Statuslicht
Anschluss für Quadient Signallampe
(optische Signallampe) (weitere
Details finden Sie im Abschnitt für
Verbrauchsmaterialien und Zubehör)
13 USB
USB 2.0 Schnittstelle zum PC zum
Senden der Druckdaten
14 Transportband
Serielle Schnittstelle (Start, Stopp
& Geschwindigkeit) zu einer
Bedienungsanleitung Version 3.1
