Service

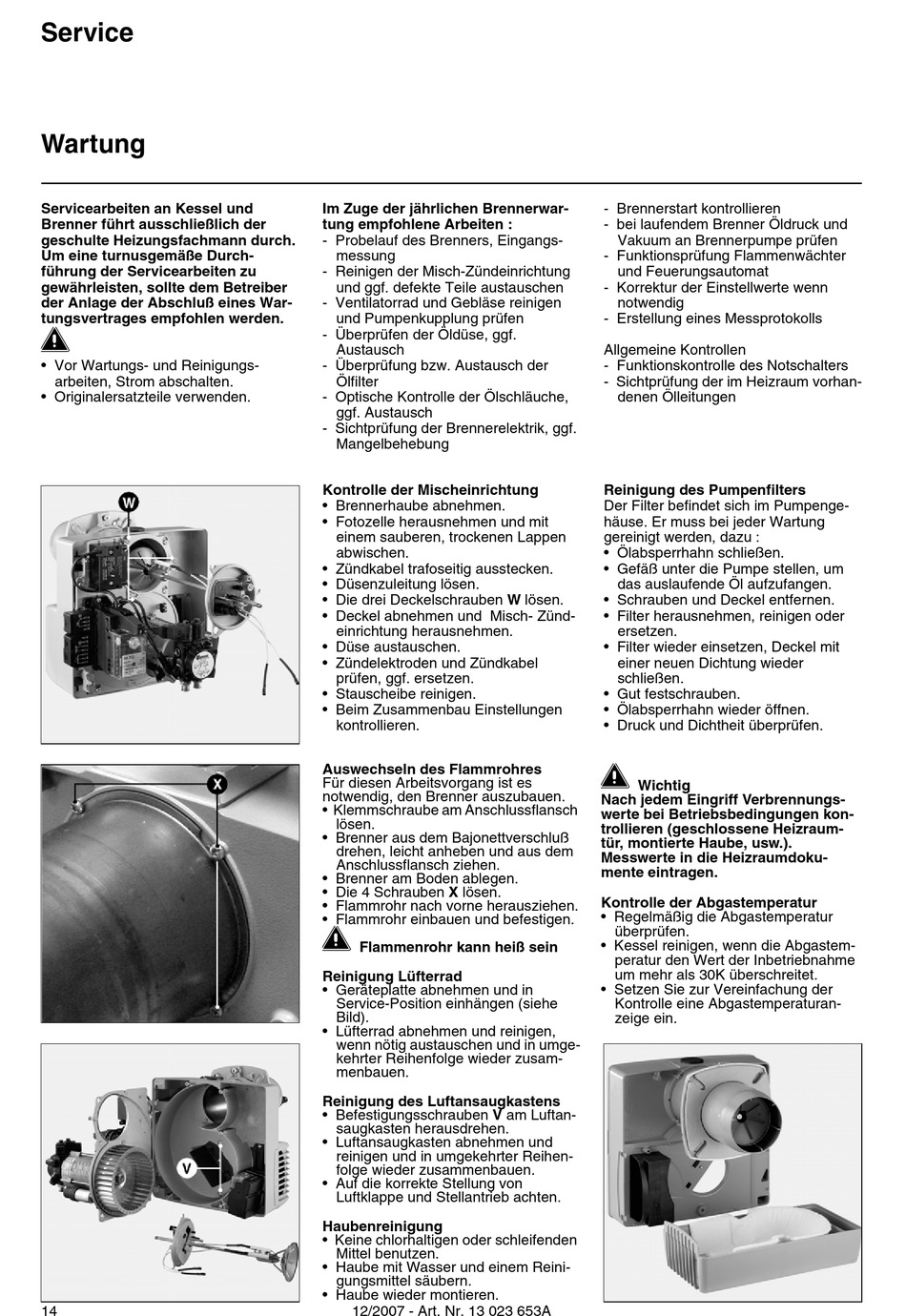

Wartung

Servicearbeiten an Kessel und
Brenner führt ausschließlich der
geschulte Heizungsfachmann durch.
Um eine turnusgemäße Durch-
führung der Servicearbeiten zu
gewährleisten, sollte dem Betreiber
der Anlage der Abschluß eines War-
tungsvertrages empfohlen werden.

• Vor Wartungs- und Reinigungs-
arbeiten, Strom abschalten.
• Originalersatzteile verwenden.
14
Im Zuge der jährlichen Brennerwar-
tung empfohlene Arbeiten :
- Probelauf des Brenners, Eingangs-
messung
- Reinigen der Misch-Zündeinrichtung
und ggf. defekte Teile austauschen
- Ventilatorrad und Gebläse reinigen
und Pumpenkupplung prüfen
- Überprüfen der Öldüse, ggf.
Austausch
- Überprüfung bzw. Austausch der
Ölfilter
- Optische Kontrolle der Ölschläuche,
ggf. Austausch
- Sichtprüfung der Brennerelektrik, ggf.
Mangelbehebung
Kontrolle der Mischeinrichtung
• Brennerhaube abnehmen.
• Fotozelle herausnehmen und mit
einem sauberen, trockenen Lappen
abwischen.
• Zündkabel trafoseitig ausstecken.
• Düsenzuleitung lösen.
• Die drei Deckelschrauben W lösen.
• Deckel abnehmen und Misch- Zünd-
einrichtung herausnehmen.
• Düse austauschen.
• Zündelektroden und Zündkabel
prüfen, ggf. ersetzen.
• Stauscheibe reinigen.
• Beim Zusammenbau Einstellungen
kontrollieren.
Auswechseln des Flammrohres
Für diesen Arbeitsvorgang ist es
notwendig, den Brenner auszubauen.
• Klemmschraube am Anschlussflansch
lösen.
• Brenner aus dem Bajonettverschluß
drehen, leicht anheben und aus dem
Anschlussflansch ziehen.
• Brenner am Boden ablegen.
• Die 4 Schrauben X lösen.
• Flammrohr nach vorne herausziehen.
• Flammrohr einbauen und befestigen.

Flammenrohr kann heiß sein
Reinigung Lüfterrad
• Geräteplatte abnehmen und in
Service-Position einhängen (siehe
Bild).
• Lüfterrad abnehmen und reinigen,
wenn nötig austauschen und in umge-
kehrter Reihenfolge wieder zusam-
menbauen.
Reinigung des Luftansaugkastens
• Befestigungsschrauben V am Luftan-
saugkasten herausdrehen.
• Luftansaugkasten abnehmen und
reinigen und in umgekehrter Reihen-
folge wieder zusammenbauen.
• Auf die korrekte Stellung von
Luftklappe und Stellantrieb achten.
Haubenreinigung
• Keine chlorhaltigen oder schleifenden
Mittel benutzen.
• Haube mit Wasser und einem Reini-
gungsmittel säubern.
• Haube wieder montieren.
12/2007 - Art. Nr. 13 023 653A
- Brennerstart kontrollieren
- bei laufendem Brenner Öldruck und
Vakuum an Brennerpumpe prüfen
- Funktionsprüfung Flammenwächter
und Feuerungsautomat
- Korrektur der Einstellwerte wenn
notwendig
- Erstellung eines Messprotokolls
Allgemeine Kontrollen
- Funktionskontrolle des Notschalters
- Sichtprüfung der im Heizraum vorhan-
denen Ölleitungen
Reinigung des Pumpenfilters
Der Filter befindet sich im Pumpenge-
häuse. Er muss bei jeder Wartung
gereinigt werden, dazu :
• Ölabsperrhahn schließen.
• Gefäß unter die Pumpe stellen, um
das auslaufende Öl aufzufangen.
• Schrauben und Deckel entfernen.
• Filter herausnehmen, reinigen oder
ersetzen.
• Filter wieder einsetzen, Deckel mit
einer neuen Dichtung wieder
schließen.
• Gut festschrauben.
• Ölabsperrhahn wieder öffnen.
• Druck und Dichtheit überprüfen.

Wichtig
Nach jedem Eingriff Verbrennungs-
werte bei Betriebsbedingungen kon-
trollieren (geschlossene Heizraum-
tür, montierte Haube, usw.).
Messwerte in die Heizraumdoku-
mente eintragen.
Kontrolle der Abgastemperatur
• Regelmäßig die Abgastemperatur
überprüfen.
• Kessel reinigen, wenn die Abgastem-
peratur den Wert der Inbetriebnahme
um mehr als 30K überschreitet.
• Setzen Sie zur Vereinfachung der
Kontrolle eine Abgastemperaturan-
zeige ein.
