elco VECTRON L 02.120 DUO Betriebsanleitung Seite 9

Montage
Brennermontage

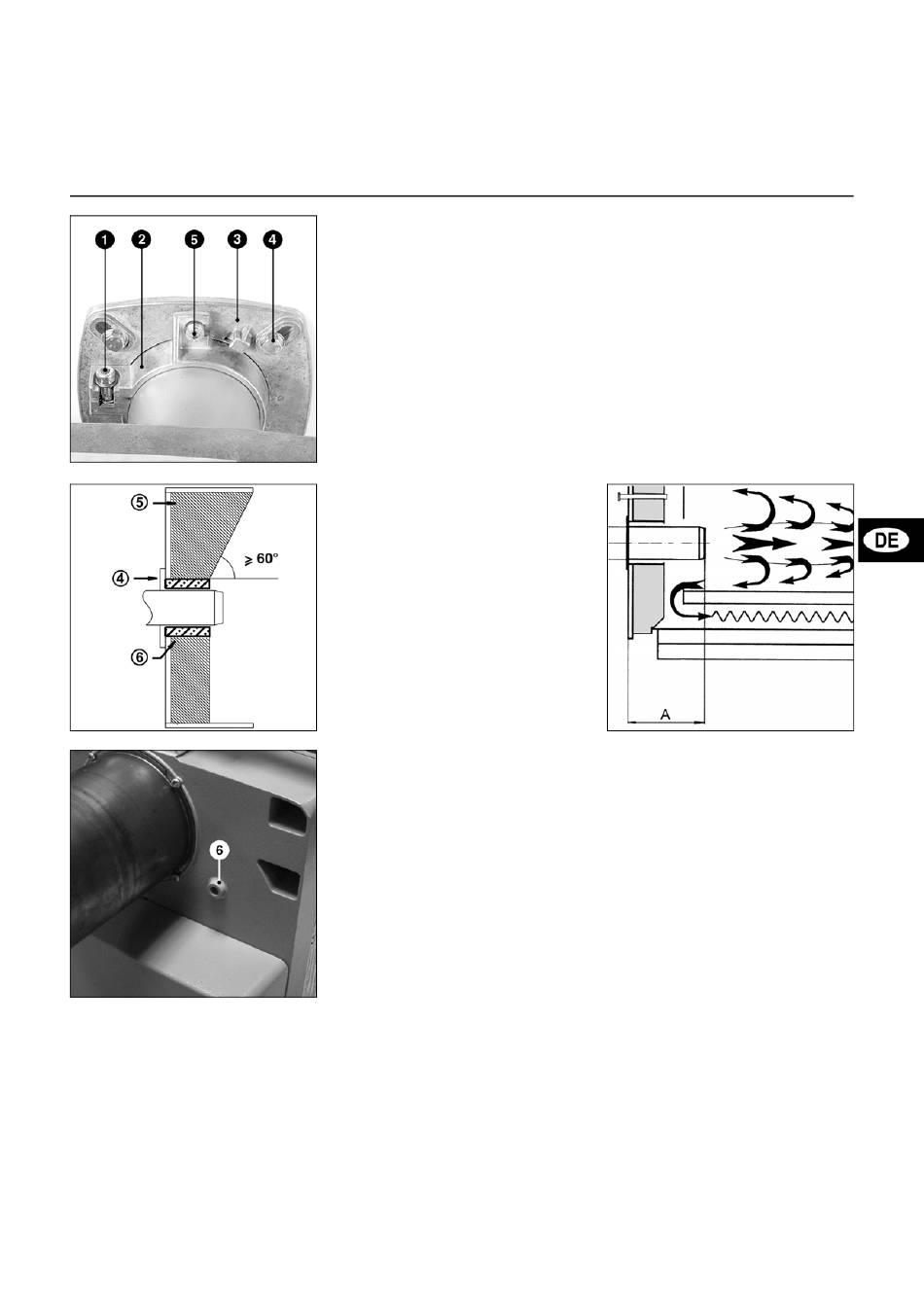

Montage des Brenners
Der Brennerflansch 3 ist mit Langlö-
chern ausgestattet und kann für einen
Lochkreis-Ø von 150 - 180mm
verwendet werden. Diese Maße ent-
sprechen der EN 226.
Durch Verschieben des Rohrhalters 2
auf dem Brennerrohr kann die Ein-
tauchtiefe der Mischeinrichtung an die
jeweilige Feuerraumgeometrie ange-
paßt werden. Die Eintauchtiefe bleibt
beim Ein- und Ausbau unverändert.
Durch den Rohrhalter 2 wird der Brenner
am Anschlußflansch und somit am
Kessel befestigt. Der Feuerraum wird
hierdurch dicht verschlossen.
Brennerrohr-Einbautiefe und Aus-
mauerung
Bei Wärmeerzeugern ohne gekühlte
Vorderwand ist, sofern der Kesselher-
steller keine andere Angaben macht,
eine Ausmauerung oder Isolierung 5 wie
im nebenstehenden Bild erforderlich.
Die Ausmauerung darf die Flammrohr-
vorderkante nicht überragen und mit
maximal 60° konisch zulaufen. Der
Luftspalt 6 ist mit einem elastischen,
nicht brennbarem Isolationsmaterial
auszufüllen. Bei Kesseln mit Umkehr-
feuerung ist die minimale Eintauchtiefe
A des Brennerrohres gemäß Angaben
des Kesselherstellers zu beachten.
Schauglaskühlung
Das Brennergehäuse kann mit einem
R1/8" Anschluss zur Aufnahme einer
Leitung zur Schauglaskühlung des
Kessels versehen werden.
• Dazu Gußvorsprung 6 durchbohren
und 1/8" Gewinde schneiden.
• Für Anschlussnippel und Ver-
bindungsschlauch Zubehör
Art. Nr. 12 056 459 verwenden.
12/2007 - Art. Nr. 13 023 653A
Einbau:
• Anschlußflansch 3 mit Schrauben 4
am Kessel befestigen.
• Rohrhalter 2 am Brennerrohr
montieren und mit Schraube 1
befestigen. Schraube 1 mit einem
Drehmoment von max. 6Nm
anziehen.
• Brenner leicht drehen, in den
Flansch einführen und mit Schraube 5
befestigen.
Ausbau:
• Schraube 5 lösen.
• Brenner aus dem Bajonettverschluß
drehen und aus dem Flansch ziehen.
Abgasanlage
Um evtl. ungünstige Schallemissionen
zu vermeiden, sollte bei der rauchgas-
seitigen Anbindung des Kessels auf
rechtwinklige Anschlussstücke verzich-
tet werden.
