Übersicht

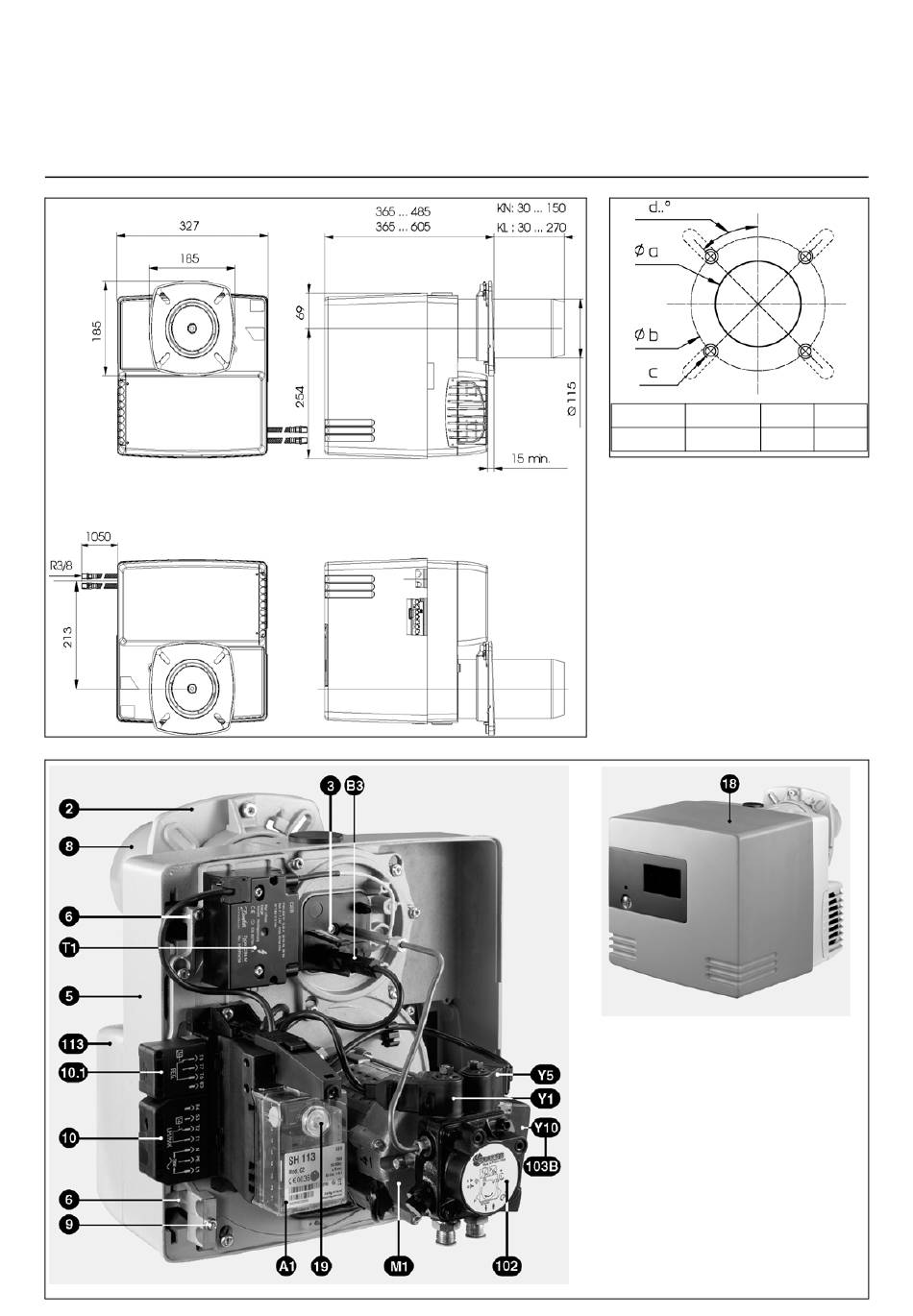

Abmessungen
Brennerbeschreibung
4 12/2007 - Art. Nr. 13 023 653A
Ø a Ø b
120...135 150...180
Bohrungen in der
Kesselanschlußplatte
Y10 Stellmotor Luftklappe
A1

Feuerungsautomat

B3 Flammenwächter
M1 Gebläse- und Pumpenmotor
T1 Zündtransformator
2 Brennerflansch
3 Einstellschraube Maß Y
5 Gehäuse
6 Einhängevorrichtung Geräteplatte
8 Brennerrohr
9 Klemmbride Ölschläuche
10 7 poliger Anschlußstecker
10.1 4 poliger Anschlußstecker
18 Brennerhaube
19 Entriegelungsknopf
102 Ölpumpe mit
Y1 Magnetventil 1. Stufe
Y5 Magnetventil 2. Stufe
113 Luftansaugkaste
c d
M8 45°
