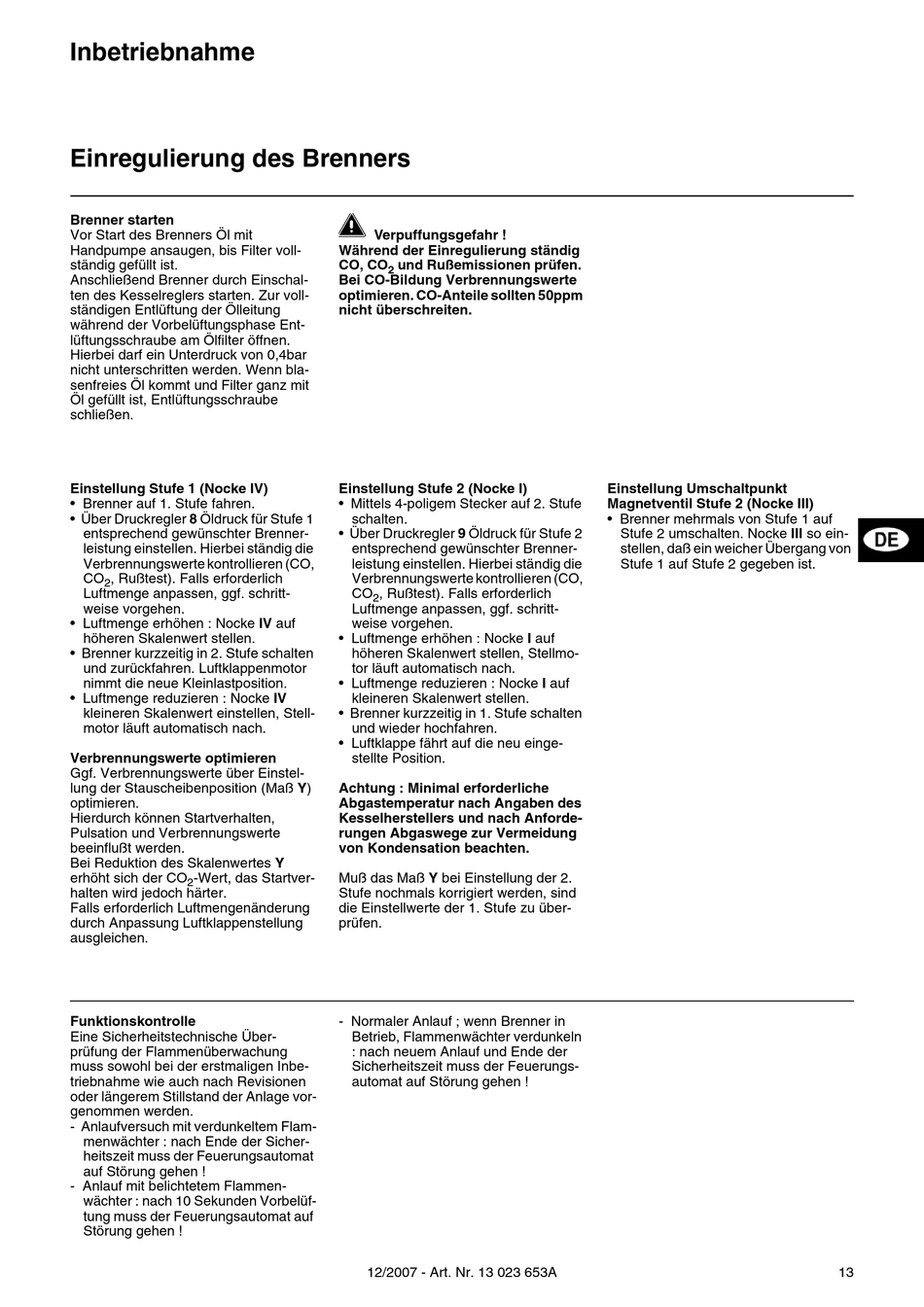

Einregulierung Des Brenners - elco VECTRON L 02.120 DUO Betriebsanleitung

Inbetriebnahme

Einregulierung des Brenners

Brenner starten
Vor Start des Brenners Öl mit
Handpumpe ansaugen, bis Filter voll-
ständig gefüllt ist.
Anschließend Brenner durch Einschal-
ten des Kesselreglers starten. Zur voll-
ständigen Entlüftung der Ölleitung
während der Vorbelüftungsphase Ent-
lüftungsschraube am Ölfilter öffnen.
Hierbei darf ein Unterdruck von 0,4bar
nicht unterschritten werden. Wenn bla-
senfreies Öl kommt und Filter ganz mit
Öl gefüllt ist, Entlüftungsschraube
schließen.
Einstellung Stufe 1 (Nocke IV)
• Brenner auf 1. Stufe fahren.
• Über Druckregler 8 Öldruck für Stufe 1
entsprechend gewünschter Brenner-
leistung einstellen. Hierbei ständig die
Verbrennungswerte kontrollieren (CO,
CO , Rußtest). Falls erforderlich
2
Luftmenge anpassen, ggf. schritt-
weise vorgehen.
• Luftmenge erhöhen : Nocke IV auf
höheren Skalenwert stellen.
• Brenner kurzzeitig in 2. Stufe schalten
und zurückfahren. Luftklappenmotor
nimmt die neue Kleinlastposition.
• Luftmenge reduzieren : Nocke IV
kleineren Skalenwert einstellen, Stell-
motor läuft automatisch nach.
Verbrennungswerte optimieren
Ggf. Verbrennungswerte über Einstel-
lung der Stauscheibenposition (Maß Y)
optimieren.
Hierdurch können Startverhalten,
Pulsation und Verbrennungswerte
beeinflußt werden.
Bei Reduktion des Skalenwertes Y
erhöht sich der CO -Wert, das Startver-
2
halten wird jedoch härter.
Falls erforderlich Luftmengenänderung
durch Anpassung Luftklappenstellung
ausgleichen.
Funktionskontrolle
Eine Sicherheitstechnische Über-
prüfung der Flammenüberwachung
muss sowohl bei der erstmaligen Inbe-
triebnahme wie auch nach Revisionen
oder längerem Stillstand der Anlage vor-
genommen werden.
- Anlaufversuch mit verdunkeltem Flam-
menwächter : nach Ende der Sicher-
heitszeit muss der Feuerungsautomat
auf Störung gehen !
- Anlauf mit belichtetem Flammen-
wächter : nach 10 Sekunden Vorbelüf-
tung muss der Feuerungsautomat auf
Störung gehen !

Verpuffungsgefahr !
Während der Einregulierung ständig
CO, CO und Rußemissionen prüfen.
2
Bei CO-Bildung Verbrennungswerte
optimieren. CO-Anteile sollten 50ppm
nicht überschreiten.
Einstellung Stufe 2 (Nocke I)
• Mittels 4-poligem Stecker auf 2. Stufe
schalten.
• Über Druckregler 9 Öldruck für Stufe 2
entsprechend gewünschter Brenner-
leistung einstellen. Hierbei ständig die
Verbrennungswerte kontrollieren (CO,
CO , Rußtest). Falls erforderlich
2
Luftmenge anpassen, ggf. schritt-
weise vorgehen.
• Luftmenge erhöhen : Nocke I auf
höheren Skalenwert stellen, Stellmo-
tor läuft automatisch nach.
• Luftmenge reduzieren : Nocke I auf
kleineren Skalenwert stellen.
• Brenner kurzzeitig in 1. Stufe schalten
und wieder hochfahren.
• Luftklappe fährt auf die neu einge-
stellte Position.
Achtung : Minimal erforderliche
Abgastemperatur nach Angaben des
Kesselherstellers und nach Anforde-
rungen Abgaswege zur Vermeidung
von Kondensation beachten.
Muß das Maß Y bei Einstellung der 2.
Stufe nochmals korrigiert werden, sind
die Einstellwerte der 1. Stufe zu über-
prüfen.
- Normaler Anlauf ; wenn Brenner in
Betrieb, Flammenwächter verdunkeln
: nach neuem Anlauf und Ende der
Sicherheitszeit muss der Feuerungs-
automat auf Störung gehen !
12/2007 - Art. Nr. 13 023 653A
Einstellung Umschaltpunkt
Magnetventil Stufe 2 (Nocke III)
• Brenner mehrmals von Stufe 1 auf
Stufe 2 umschalten. Nocke III so ein-
stellen, daß ein weicher Übergang von
Stufe 1 auf Stufe 2 gegeben ist.
13
