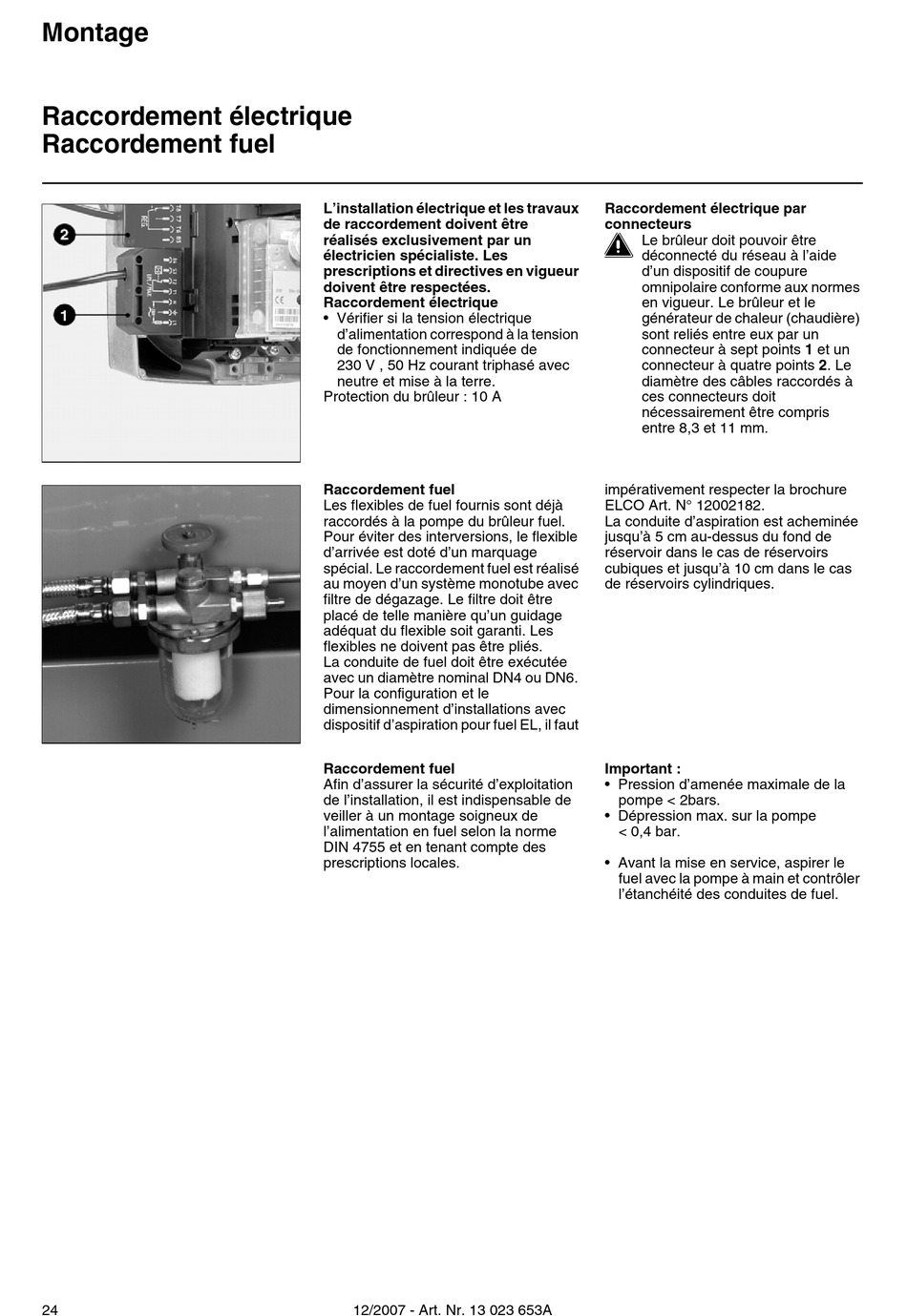

Montage
Raccordement électrique
Raccordement fuel
24
L'installation électrique et les travaux
de raccordement doivent être
réalisés exclusivement par un
électricien spécialiste. Les
prescriptions et directives en vigueur
doivent être respectées.
Raccordement électrique
• Vérifier si la tension électrique
d'alimentation correspond à la tension
de fonctionnement indiquée de
230 V , 50 Hz courant triphasé avec
neutre et mise à la terre.
Protection du brûleur : 10 A
Raccordement fuel
Les flexibles de fuel fournis sont déjà
raccordés à la pompe du brûleur fuel.
Pour éviter des interversions, le flexible
d'arrivée est doté d'un marquage
spécial. Le raccordement fuel est réalisé
au moyen d'un système monotube avec
filtre de dégazage. Le filtre doit être
placé de telle manière qu'un guidage
adéquat du flexible soit garanti. Les
flexibles ne doivent pas être pliés.
La conduite de fuel doit être exécutée
avec un diamètre nominal DN4 ou DN6.
Pour la configuration et le
dimensionnement d'installations avec
dispositif d'aspiration pour fuel EL, il faut
Raccordement fuel
Afin d'assurer la sécurité d'exploitation
de l'installation, il est indispensable de
veiller à un montage soigneux de
l'alimentation en fuel selon la norme
DIN 4755 et en tenant compte des
prescriptions locales.
12/2007 - Art. Nr. 13 023 653A
Raccordement électrique par
connecteurs

Le brûleur doit pouvoir être
déconnecté du réseau à l'aide
d'un dispositif de coupure
omnipolaire conforme aux normes
en vigueur. Le brûleur et le
générateur de chaleur (chaudière)
sont reliés entre eux par un
connecteur à sept points 1 et un
connecteur à quatre points 2. Le
diamètre des câbles raccordés à
ces connecteurs doit
nécessairement être compris
entre 8,3 et 11 mm.
impérativement respecter la brochure
ELCO Art. N° 12002182.
La conduite d'aspiration est acheminée
jusqu'à 5 cm au-dessus du fond de
réservoir dans le cas de réservoirs
cubiques et jusqu'à 10 cm dans le cas
de réservoirs cylindriques.
Important :
• Pression d'amenée maximale de la
pompe < 2bars.
• Dépression max. sur la pompe
< 0,4 bar.
• Avant la mise en service, aspirer le
fuel avec la pompe à main et contrôler
l'étanchéité des conduites de fuel.
